| 원래 장소: | FI |
| 브랜드 이름: | ABB |
| 인증: | Does not supply |
| 모델 번호: | AI845 3BSE023675R1 |
| 최소 주문 수량: | 1 |
|---|---|
| 가격: | negitiation |
| 포장 세부 사항: | 인 박스 |
| 배달 시간: | 3~5일 |
| 지불 조건: | 전신환, 웨스턴 유니온, PAYONEER |
| 공급 능력: | 10 |
| 브랜드: | ABB | 채널형: | DI |
|---|---|---|---|
| 무게: | 0.3 킬로그램 | 차단: | 개별 갈바닉 절연 채널 |
| 제품 종류: | i-o_module | 제품 id: | AI845 3BSE023675R1 |
| 로에스 상태: | EU 지침 2011/65/EU 준수 | 부문 번호: | AI845 3BSE023675R1 |

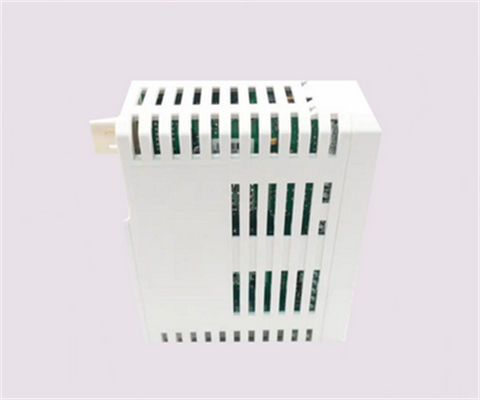

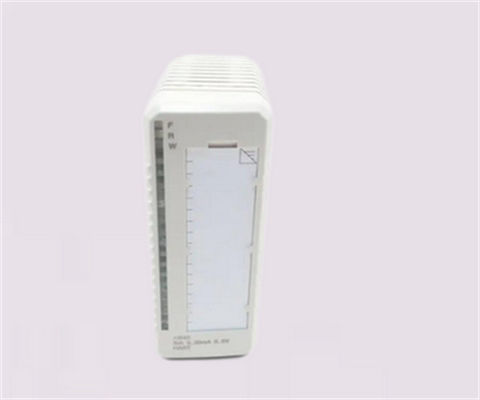

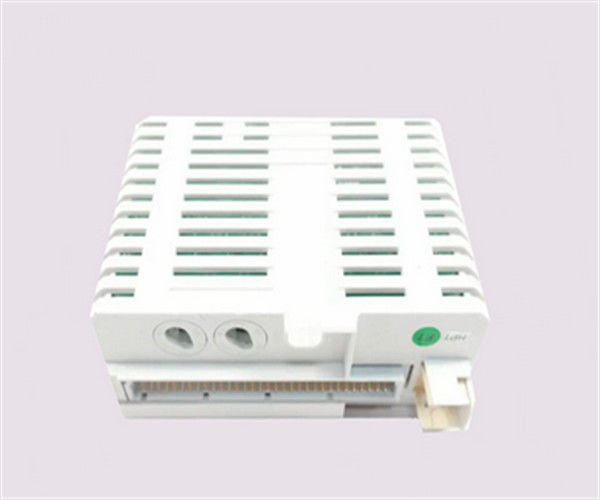

새로운 AI845 3BSE023675R1 아날로그 입력 모듈 전력 분배
설명
AI845 아날로그 입력 모듈은 단일 또는 과잉 애플리케이션을 위한 것입니다. 모듈은 8개의 채널을 가지고 있습니다. 각 채널은 MTU TU844 또는 TU845을 사용할 때 전압 또는 전류 입력이 될 수 있습니다.다른 MTU를 사용할 때 모든 채널은 전압 또는 전류 입력이됩니다..
전압과 전류 입력이 적어도 11V DC의 과전압 또는 저전압을 견딜 수 있습니다.입력 전압에 대한 입력 저항은 10 M 오hm 이상이고, 입력 전류에 대한 입력 저항은 250 오hm입니다..
모듈은 각 채널에 외부 HART 호환 송신기 공급을 배포합니다. 이것은 2 와이어 또는 3 와이어 송신기에 공급을 배포하기위한 간단한 연결을 추가합니다.송신기 전력은 감시되고 전류는 제한됩니다..
일반 정보
| 제1항 | 3BSE023675R1 |
| 종류 | 아날로그 입력 |
| 신호 사양 | 020mA, 4..20mA, 0..5V, 1..5V |
| 채널 수 | 8 |
| 신호 종류 | 단극 단단 |
| HART | 네 |
| 국영기업 | 아니 |
| 해고 | 네 |
| 높은 무결성 | 아니 |
| 본질적 안전성 | 아니 |
| 기계학 | S800 |
상세한 자료
| 결의 | 12비트 |
| 입력 임페던스 | 10 MΩ (출력 전압) 250 Ω (출력 전류) |
| 격리 | 그룹별로 땅으로부터 분리된 |
| 범위를 넘거나 그 아래 | 0 / +15% (0..20 mA, 0..5 V), -12.5% / +15% (4..20 mA, 1..5 V) |
| 오류 | 최대 0.1% |
| 온도 변동 | 최대 50ppm/°C |
| 입력 필터 (올림 시간 0-90%) | 290ms |
| 업데이트 사이클 시간 | 10ms |
| 전류 제한 | 현재 제한된 송신기 전력으로 구축 |
| 최대 필드 케이블 길이가 | 600미터 (656야드) |
| 최대 입력 전압 (파괴적이지 않음) | 11V DC |
| NMRR, 50Hz, 60Hz | > 40 dB |
| 가명 절단 전압 | 50V |
| 다이렉트릭 테스트 전압 | 500V AC |
| 전력 소모 | 3.5W |
| 전류 소비 +5V 모듈버스 | 100mA |
| 전류 소비 +24V 모듈버스 | 50mA |
| 전류 소비 +24V 외부 | 최대 265 mA (22 mA + 송신기 전류 * 1.32) |
| 앞 LED | F (ault), R (un), W (earning) |
| 감독 | 모듈 오류: 아날로그 리드백, 참조 전압, 내부 전원 공급, 체크섬, 감시 개 및 메모리 오류 내부 채널 오류: 낮은 통과 필터 ́, 멀티플렉서, 테스트 채널 오류 외부 채널 오류: 외부 전원 공급 부족, 송신기 전력, 외부 셔트 오류 |
| 감독 상태 표시 | 모듈 오류, 모듈 경고, 채널 오류 |
| CE 표시 | 네 |
| 전기 안전 | EN 61010-1, UL 61010-1, EN 61010-2-201, UL 61010-2-201 |
| 위험 한 장소 | C1 Div 2 cULus, C1 구역 2 cULus, ATEX 구역 2 |
| 해양 인증 | BV, DNV, LR |
| 온도, 작동 | 0 ~ +55 °C (+32 ~ +131 °F), 승인은 +5 ~ +55 °C를 위해 발급됩니다. |
| 온도, 보관 | -40 °C ~ +70 °C (-40 °F ~ +158 °F) |
| 오염 정도 | 레벨 2, IEC 60664-1 |
| 부식 보호 | ISA-S7104: G3 |
| 상대 습도 | 5~95%, 응축되지 않음 |
| 최대 주변 온도 | 55 °C (131 °F), 컴팩트 MTU 40 °C (104 °F) 에 수직 장착을 위해 |
| 보호급 | IEC 60529에 따른 IP20 |
| 기계 작동 조건 | IEC/EN 61131-2 |
| EMC | EN 61000-6-4 및 EN 61000-6-2 |
| 초전압 범주 | IEC/EN 60664-1, EN 50178 |
| 장비 클래스 | IEC 61140에 따른 I 클래스 (지질 보호) |
| RoHS 준수 | 제1항 제1호 |
| WEEE 준수 | 제1항의 규정 |
| MTU와 사용 | 수요자: 수요자: 수요자: 수요자: 수요자: 수요자: 수요자: 수요자: |
| 키 코드 | CC |
크기
| 너비 | 45mm (1.77 ̊) |
| 깊이 | 102mm (4.01 ̊), 111mm (4.37 ̊) 커넥터 포함 |
| 높이 | 119 mm (4.7 ̊) |
| 무게 | 00.23kg (0.51파운드) |
Q: 제품의 브랜드 이름은 무엇입니까?
A: 이 제품의 브랜드 이름은 ABB입니다.
Q: 제품의 모델 번호는 무엇입니까?
A: 제품의 모델 번호는AI845 3BSE023675R1.
질문: 제품이 어디서 생산되는가?
A: 이 제품은 FI에서 제조됩니다.
질문: 사용 가능한 지불 조건은 무엇입니까?
A: 사용 가능한 지불 조건은 T/T, 웨스턴 유니온, PAYONEER입니다.
Q: 제품에 대한 배송 시간은 얼마입니까?
A: 제품의 배송 시간은 3-5일입니다.
