| 원래 장소: | 마컴, 온타리오, 캐나다 |
| 브랜드 이름: | GE |
| 인증: | Does not supply |
| 모델 번호: | IC695ALG616 |
| 최소 주문 수량: | 1 |
|---|---|
| 가격: | 협상 가능 |
| 포장 세부 사항: | 원본 상자에 새 것 |
| 배달 시간: | 5-8작품 |
| 지불 조건: | T/T |
| 공급 능력: | 100 |
| 부분 이름: | IC695ALG616 | Sku: | IC695ALG616 |
|---|---|---|---|
| 제조사: | GE 파눅 | 분류: | 아날로그 입력 |
| 선행 시간: | 3~5일 | 포장: | 카튼 |
| 강조하다: | 16 채널 아날로그 입력 모듈,GE IC695ALG616,PACSystems RX3i 아날로그 입력 모듈 |
||
제품 설명

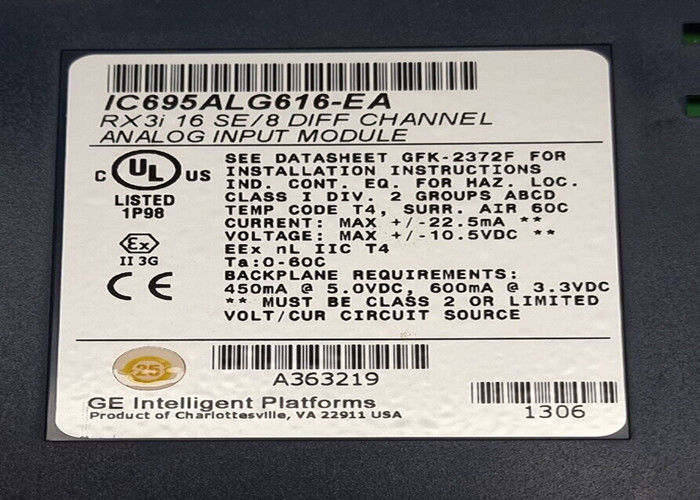

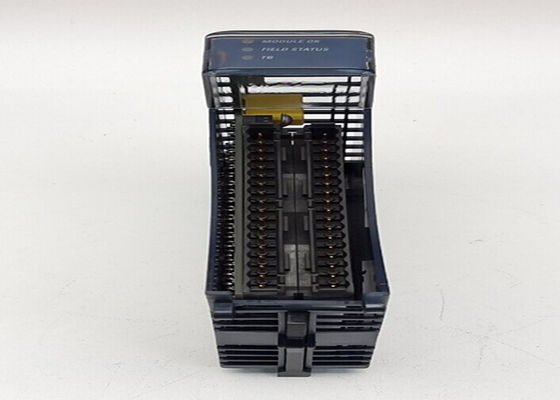

IC695ALG616는 GE Fanuc RX3i 시리즈의 16/8 채널, 격리되지 않은, 차원, 전압 / 전류, 아날로그 입력 모듈입니다.이 모듈은 16 개의 단일 끝 또는 8 개의 차차 입력 채널을 제공합니다.이 모듈은 RX3i 유니버설 백플레인에 위치해야 합니다. IC695ALG616의 웹사이트 페이지에서 이 단위의 사양을 참조하십시오.
IC695ALG616 모듈은 GE Fanuc Automation의 RX3i PACSystems 시리즈에 제작된 아날로그 입력 모듈이다.이 모듈은 16개의 단일 끝 또는 8개의 디ферен셜 입력 채널을 포함하는 고립되지 않은 디ферен셜 아날로그 입력 전류/전압 모듈인 특정 유형의 모듈입니다.이 모듈의 각 입력 채널에 다른 전력 범위가 구성 될 수 있으며 이러한 범위는 0 ~ 20 밀리 앰프, 4 ~ 20 밀리 앰프,및 +/-20 밀리암프 전류 및 +/-10 볼트, 0 ~ 10 볼트, + / 5 볼트, 0 ~ 5 볼트, 1 ~ 5 볼트 DC 전압. 이 모듈은 박스 스타일, 확장 박스 스타일, 스프링 스타일 또는 확장 스프링 스타일 단말 블록과 함께 사용할 수 있습니다.GE Fanuc 자동화 IC695ALG616 아날로그 입력 모듈은 RX3i 유니버설 백플레인에 설치되어 있습니다..
GE Fanuc 자동화 IC695ALG616 아날로그 입력 모듈에 탑재된 기능 중 일부는 완전한 자동 정정, 탑재된 오류 확인 기능,그리고 모든 전압 입력을 위한 오픈 서킷 감지 기능이 모듈은 또한 채널별로 선택 가능한 오류 보고 기능과 함께 높은 알람, 낮은 알람, 높은 알람, 낮은 알람과 함께 제공됩니다.GE Fanuc 자동화 IC695ALG616 아날로그 입력 모듈은 변화의 긍정적 및 부정적 비율 알람을 가지고 있으며 시작 시 자동 정렬을 통과합니다.이 모듈은 열을 넣고 랙에서 제거 (전력 아래 삽입 및 제거) 를 지원합니다.이 모듈은 -10 ~ + 10 볼트 전압 범위와 18 ~ 30 볼트 DC 외부 전원 공급 전압 범위에서 작동합니다..
사양
| 부문 번호 |
IC695ALG616 |
| 크기 | 34x145x140mm |
| 제조업자 | 제너럴 일렉트릭 멀티라인 |
| 제조 장소 | 캐나다 온타리오 주 마크햄 |
| 해상도 및 속도 | CE 2 구역, ATEX C1D2 ABS, BV, DNV, GL, KRS, LR |
| 아날로그 입력 수 & 유형 | UL, UL HAZLOC |
| 앤지시 | UL, UL HAZLOC |
| 승인 | CE 2 구역, ATEX C1D2 ABS, BV, DNV, GL, KRS, LR |
| 내부 힘 | 3.3V: 450mA; 5V: 600mA |
| 현재 범위 | 0-20mA, 4-20mA, +/-20mA |
| 입력값 수 | 16개의 단일 끝 또는 8개의 차차 |
특징
| 입력 범위 | 전류: 0~20mA, 4~20mA, ±20mA 전압: ±10V, 0~10V, ±5V, 0~5V, 1~5V | ||||
| 백플레인 전력 요구 사항 |
ALG608: ALG616: ALG626: ALG628: |
최대 200mA @ 5.0V +5% / -2.5%, 최대 200mA @ 3.3V +5% / -3% 최대 350mA @ 5.0V +5% / - 2.5%, 최대 200mA @ 3.3V +5% / - 3% 최대 400 mA @ 5.0V +5% / - 2.5%, 최대 200mA @ 3.3V +5% / - 3% 최대 260mA @ 5.0V +5% / - 2.5%, 최대 200mA @ 3.3V +5% / - 3% |
|||
| 모듈 내의 전력 분산 | IC695ALG608: IC695ALG626 |
2최대 58W; IC695ALG616: 4최대 50W; IC695ALG628: |
4최대 25W 2최대 83W |
||
| 열 절단 |
IC695ALG608 및 ALG616: 격하가 없습니다 모듈 IC695ALG626은 전압 모드에서 열 감소가 없습니다. 전류 모드에서 모듈 IC695ALG626의 열 감소에 대해서는 4 페이지를 참조하십시오. |
||||
| 결의 | 24비트 ADC를 부동 소수점 또는 정수로 변환 | ||||
| 입력 데이터 형식 | 32비트 필드에 있는 IEEE 32비트 또는 16비트 정수로 구성할 수 있습니다. | ||||
| 필터 옵션 | 8Hz, 12Hz, 16Hz, 40Hz, 200Hz, | ||||
| 하트 통신 | 버전 5.0 HART 프로토콜은 IC695ALG626 및 IC695ALG628 모듈에서 지원됩니다. | ||||
| 입력 저항 | >100k ′′ 입력 전압 | ||||
| 현재 입력 저항 | 249 ± 1% | ||||
| 오픈 서킷 탐지 시간 | 최대 1초 | ||||
| 초전압 | ±60 VDC 연속, 최대 | ||||
| 전류 과잉 | ±28mA 연속, 최대 | ||||
| 정상 모드 소음 거부 dB | 50Hz에서 | 60Hz에서 | |||
| 8 Hz 필터 | 85 | 85 | |||
| 12 Hz 필터 | 85 | 85 | |||
| 16 Hz 필터 | 35 | 62 | |||
| 40 Hz 필터 | 3 | 6 | |||
| 200 Hz 필터 | 0 | 0 | |||
| 500 Hz | 0 | 0 | |||
| 일반 모드 소음 거부 | 80Hz 필터로 최소 120dB @ 50/60 Hz 12Hz 필터로 최소 110dB @ 50/60 Hz | ||||
| 채널-채널 DC 크로스 스토킹 |
-80 dB 최소 (일종 모드) -80 dB 최소 (차분 모드, 지상 공통) -60 dB 최소 (차분 모드, 부동 공통) |
||||
|
격리 전압 단말 블록 뒷면/차체 |
광 단열, 트랜스포머 단열 1분 동안 250VAC 연속/1500VAC |
||||
|
아날로그 모듈 스캔 시간 (밀리초)
설정된 필터
8 Hz 필터 12 Hz 필터 16 Hz 필터 40 Hz 필터 200 Hz 필터 500 Hz 필터 [필터링 및 속도 감지이 비활성화] 설정된 필터
8 Hz 필터 12 Hz 필터 16 Hz 필터 40 Hz 필터 200 Hz 필터 500 Hz 필터 [필터링과 비율과 함께 감지 장애] |
아날로그 신호를 위한 모듈 스캔은 최대 네 개의 획득 주기로 구성될 수 있다. 각 주기는 특정 채널을 포함한다. 전체 스캔 시간은 획득 주기의 수에 따라 달라진다. 스캔에서 설정된 필터 옵션과 채널이 아날로그 또는 HART인지 |
|||||||
| 스캔에서 획득 주기의 수 (IC695ALG608/616/626/628- 전 및 이전) | ||||||||
| 1 | 2 | 3 | 4 | |||||
| 아날로그 | HART | 아날로그 | HART | 아날로그 | HART | 아날로그 | HART | |
| 121 | 128 | 241 | 254 | 362 | 380 | 482 | 506 | |
| 81 | 88 | 161 | 174 | 242 | 260 | 322 | 346 | |
| 61 | 68 | 121 | 134 | 182 | 200 | 242 | 266 | |
| 21 | 28 | 41 | 54 | 62 | 80 | 82 | 106 | |
| 5 | 12 | 9 | 22 | 14 | 32 | 18 | 42 | |
| 3 | 제1호 |
5 [1] |
제1호 |
7 [9] |
제1호 |
9 [12] |
제1호 | |
| 스캔에서 취득 주기의 수 (C695ALG608/616/626/628- Fx 및 이후) | ||||||||
| 1 | 2 | 3 | 4 | |||||
| 아날로그 | HART | 아날로그 | HART | 아날로그 | HART | 아날로그 | HART | |
| 122 | 124 | 247 | 248 | 367 | 375 | 494 | 500 | |
| 82 | 85 | 164 | 169 | 247 | 255 | 329 | 337 | |
| 62 | 65 | 127 | 130 | 188 | 191 | 252 | 258 | |
| 25 | 26 | 50 | 50 | 76 | 72 | 100 | 93 | |
| 6 | 12 | 12 | 17 | 19 | 24 | 26 | 32 | |
| 3 | 제1호 |
7 [1] |
제1호 |
11 [9] |
제1호 |
15 [12] |
제1호 | |
| HART 데이터 스캔 시간 (초) |
HART 데이터 스캔은 최대 4 개의 획득 주기로 구성될 수 있습니다. 각 주기는 특정 채널을 포함합니다.전체 HART 스캔 시간은 특정 채널 집합 내에서 HART를 위해 활성화 된 채널의 수에 달려 있습니다., 재시험 수, 슬롯 변수를 활성화/실용하고 패스 트루 명령어 사용 및 구성 설정을 합니다. |
|||||||
| HART를 위해 그룹에서 활성화 된 채널: | 각 HART 데이터 채널은 | |||||||
| 하나 | 0.7초 (보통) | |||||||
| 2개 | 1.9초 (보통) | |||||||
| 3개 | 3.0초 (보통) | |||||||
| 4개 | 4.0초 (보통) | |||||||
|
격렬한 RF 간섭의 존재에서 정정된 정확성 (IC 801-3, 10V/M) 정밀도는 범위의 ±1.5%로 저하될 수 있습니다. |
13°C ~ 33°C부터: ±5V, ±10V, ±20mA: 범위의 0.05% 0~10V, 0~5V, 1~5V, 0~20mA: 범위의 0.1% 4 ~ 20 mA: 범위의 0.125% |
|||||||
|
0°C에서 60°C까지: 0~10V, 0~5V, 1~5V: 범위의 0.2% 0~20mA: 범위의 0.25% 4 ~ 20 mA: 범위의 0.3125% ±5V, ±10V: 범위의 0.1% ±20mA: 0.125% |
||||||||
| 캘리브레이션 간격 | 12개월은 시간이 지남에 따라 정확성 규격을 충족시키기 위해 전형적입니다. 오프셋은 주기적인 캘리브레이션 조정으로 적용될 수 있습니다. | |||||||
