| Place of Origin: | Japan |
| 브랜드 이름: | MITSUBISHI |
| 인증: | CE |

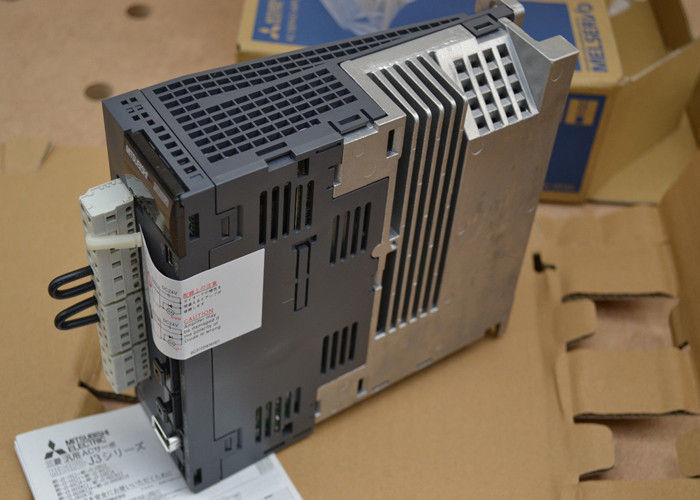

| Model Number: | MR-J3-70B-RJ004 |
| 최소 주문 수량: | 1 |
|---|---|
| 가격: | 협상 가능 |
| Packaging Details: | New in original box |
| 배달 시간: | 3~5일 |
| Payment Terms: | T/T |
| 공급 능력: | 100 |
| 전압: | 170V | 원산지: | 일본 |
|---|---|---|---|
| Brand: | MITSUBISHI | 공급 전압: | 200Vac-230Vac |
| 종류: | AC 서보 모터 드라이브 | 모델: | MR-J3-70B-RJ004 |
| Current: | 5.8A | 정량력: | 750W |
미쓰비시 MELSERVO-J3 일반용 AC 서보는 MELSERVO-J2-Super 시리즈의 고급 버전으로, 더욱 높은 성능과 더 향상된 기능을 제공합니다.이 강력한 servo는 위치를 제공합니다, 속도 및 토크 제어 모드 및 변경 된 제어 모드에서 작동 할 수있는 능력. 이것은 정밀 위치,기계 도구의 원활한 속도 조절, 일반 산업 기계, 라인 제어 및 긴장 제어.
USB 또는 RS-422 일련 통신 기능으로 MR 구성자 소프트웨어가 설치된 개인 컴퓨터는 매개 변수를 조정하고 테스트 작업을 수행하고 상태 표시를 모니터링하는 데 사용할 수 있습니다.그리고 이윤 조정. 세르보 이득은 실시간 자동 튜닝으로 자동으로 조정 될 수 있습니다.
MELSERVO-J2-Super 시리즈와 달리, MELSERVO-J3는 절대 위치 인코더를 갖춘 서보 모터를 갖추고 있으며, 회전당 인상적 인 262,144 펄스를 제공합니다.이것은 더 정확한 제어와 정확성을 보장합니다또한, 절대 위치 탐지 시스템을 쉽게 세르보 증폭기에 배터리를 추가하여 만들 수 있습니다.이 시스템은 전원 또는 경보 발생 시 홈 위치 반환을 불필요합니다, 최적의 편의성을 위해 홈 위치를 한 번 설정할 수 있습니다.
MELSERVO MR-J3 시리즈는 Mitsubishi Electric의 최첨단 AC 서버 드라이브 증폭기 기술의 훌륭한 예입니다.이 시리즈는 다양한 산업용 용도로 다양한 용량의 세르보 모터 드라이브를 포함한다.인기 있는 모델 중 하나는 750W의 세르보 모터 드라이브 MRJ370BRJ004로 3.8 AMP와 50/60HZ의 200-230V 입력 전압이 있습니다.
MELSERVO MR-J3 시리즈는 200V 범위의 다양한 전력 등급으로 제공됩니다. 여기에는 MR-J3-10A, MR-J3-10B, MR-J3-20A, MR-J3-20B, MR-J3-40A, MR-J3-40B, MR-J3-60A, MR-J3-60B, MR-J3-70A, MR-J3-70B 등이 있습니다.,MR-J3-100A, MR-J3-100B, MR-J3-200A, MR-J3-200B, MR-J3-350A, MR-J3-350B, MR-J3-500A, MR-J3-500B, MR-J3-700A, 그리고 MR-J3-700B
제품군
| 세로 앰플리퍼 MR-J3-A/B/T (200V 타입) |
10A 10B 10T |
20A 20B 20T |
40A 40B 40T |
60A 60B 60T |
70A 70B 70T |
100A 100B 100T |
200A 200B 200T |
350A 350B 350T |
500A 500B 500T |
700A 700B 700T |
|
|---|---|---|---|---|---|---|---|---|---|---|---|
| 전원 공급 | 전압/주파수* | 3단계 200-230V AC, 50/60Hz 1단계 200-230V AC, 50/60Hz |
3단계 200-230V AC, 50/60Hz | ||||||||
| 허용 전압 변동 | 3단계 200-230V AC: 170-253V AC 1단계 230V AC: 207-253V AC |
3단계 170-253V AC | |||||||||
| 허용되는 주파수 변동 | 최대 ± 5% | ||||||||||
| 제어 시스템 | 시누소이드 PWM 제어 / 전류 제어 시스템 | ||||||||||
| 동적 브레이크 | 내장 | ||||||||||
| 보호 기능 | 과전류 차단, 재생 과전압 차단, 과부하 차단 (전자 열 릴레이), 서보 모터 과열 보호, 인코더 오류 보호, 재생 오류 보호저전압 / 갑작스러운 전력 중단 보호, 초고속 보호, 과잉 오류 보호 | ||||||||||
| 냉각/보호 등급 | 자기 냉각, 개방 (IP00) | 열기 냉각 (IP00) | |||||||||
| 환경 | 실내 온도 | 작동: 0-55°C (집화되지 않는 상태) 저장: -20-65 °C (비 응축) |
|||||||||
| 상대 습도 | 작동: 최대 90% RH (비연결) 저장: RH 최대 90% (비 응축) |
||||||||||
| 고도 | 최고 해발 1000m | ||||||||||
| 진동 | 최대 5.9m/s2 (0.6G) | ||||||||||
| 무게 [kg] | 0.8 | 0.8 | 1.0 | 1.0 | 1.4 | 1.4 | 2.3 | 2.3 | 4.6 | 6.2 | |
| ervo 증폭기 MR-J3-A4/B4/T4 (400V 타입) |
60A4 60B4 60T4 |
100A4 100B4 100T4 |
200A4 200B4 200T4 |
350A4 350B4 350T4 |
500A4 500B4 500T4 |
700A4 700B4 700T4 |
11KA4 11KB4 |
15KA4 15KB4 |
22KA4 22KB4 |
|
|---|---|---|---|---|---|---|---|---|---|---|
| 전원 공급 | 전압/주파수* | 3단계 380-480V AC, 50/60Hz | ||||||||
| 허용 전압 변동 | 3단계 323-528V AC, 50/60Hz | |||||||||
| 허용되는 주파수 변동 | 최대 ± 5% | |||||||||
| 제어 시스템 | 시누소이드 PWM 제어 / 전류 제어 시스템 | |||||||||
| 동적 브레이크 | 내장 | 외부 옵션 | ||||||||
| 보호 기능 | 과전류 차단, 재생 과전압 차단, 과부하 차단 (전자 열 릴레이), 서보 모터 과열 보호, 인코더 오류 보호, 재생 오류 보호저전압 / 갑작스러운 전력 중단 보호, 초고속 보호, 과잉 오류 보호 | |||||||||
| 냉각/보호 등급 | 자기 냉각, 개방 (IP00) | 열기 냉각 (IP00) | ||||||||
| 환경 | 실내 온도 | 작동: 0-55°C (집화되지 않는 상태) 저장: -20-65 °C (비 응축) |
||||||||
| 상대 습도 | 작동: 최대 90% RH (비연결) 저장: RH 최대 90% (비 응축) |
|||||||||
| 고도 | 최고 해발 1000m | |||||||||
| 진동 | 최대 5.9m/s2 (0.6G) | |||||||||
| 무게 [kg] | 1.7 | 1.7 | 2.1 | 4.6 | 4.6 | 6.2 | 18 | 18 | 19 | |
주요 내용
극단 위치화 시간을 위한 고속 제어기; 평균 속도 주파수 반응 2100Hz
최대 속도 일정성을 위한 고해상도 인코더 (18비트 262,144 P/rev)
기계 요구 사항에 뛰어난 적응을 위해 고급 진동 억제
매우 빠른 설정 및 설치를 위해 자동 조정
최적의 비용/이익 비율
표준 장비로 포함된 절대 위치 인코더
플러그 앤 플레이 구성 및 자동 모터 식별 덕분에 최소 전선 요금
글로벌 표준을 지원합니다.
MDS 및 MR 시리즈 AC 세르보 드라이브는 산업 자동화 애플리케이션에 정확한 모션 제어 기능을 제공하기 위해 설계된 고급 모터 컨트롤러입니다.이 세르보 드라이브는 예외적인 속도와 위치 제어, 정확성과 신뢰성을 요구하는 고성능 애플리케이션에 이상적입니다. 자동 조정 및 외부 인코더 피드백과 같은 기능으로,MDS 및 MR 시리즈 AC 세르보 드라이브는 광범위한 애플리케이션의 요구를 충족시킬 수 있을 만큼 유연합니다.로봇공학에서 포장기계까지
MDS 및 FR 시리즈 AC 스핀드 드라이브는 고성능 스핀드 애플리케이션을 위해 설계된 전문 모터 컨트롤러입니다. 이러한 스핀드 드라이브는 예외적인 속도와 토크 제어,고속 스핀들 회전을 필요로 하는 정밀 가공 작업에 이상적입니다.. 열 과부하 보호 및 오류 탐지 등의 기능으로, MDS 및 FR 시리즈 AC 스핀드 드라이브는 신뢰할 수 있으며 모든 스핀드 애플리케이션에 쉽게 통합됩니다.
FR 시리즈 일반 용도 인버터 및 브레이킹 모듈은 다양한 산업용 용도로 사용할 수있는 다재다능 모터 컨트롤러입니다. 이러한 인버터는 에너지 효율적 인,600마력 이하의 모터에 대한 조정 가능한 속도 제어, 브레이킹 모듈은 높은 관성 부하에 신속하고 신뢰할 수있는 중지 힘을 제공합니다. 부드러운 시작과 조절 가능한 가속과 같은 기능으로,FR 시리즈 일반 목적 인버터 및 브레이킹 모듈은 다양한 산업용 용도로 훌륭한 선택입니다..
HA / HC / HF / HP / HS 시리즈 AC 서보 모터는 MDS 및 MR 시리즈 AC 서보 드라이브와 함께 사용하기 위해 특별히 설계된 고성능 모터입니다.이 서보 모터는 예외적인 힘과 토크를 제공합니다고해상도 인코더와 낮은 토크와 같은 기능으로,HA / HC / HF / HP / HS 시리즈 AC 서보 모터는 모든 고급 자동화 시스템에 완벽한 보완입니다.
SJ 시리즈 AC 스핀드 모터는 MDS 및 FR 시리즈 AC 스핀드 드라이브와 함께 사용하도록 설계된 전문 모터입니다. 이러한 스핀드 모터는 정확한 속도 및 토크 제어,정확성과 신뢰성을 요구하는 고속 가공 작업에 이상적입니다.높은 전력 밀도와 컴팩트 크기와 같은 특징으로, SJ 시리즈 AC 스핀드 모터는 모든 정밀 가공 응용 프로그램에 대한 훌륭한 선택입니다.
CNC 보드는 고급 자동화 시스템으로 사용하도록 설계된 전문 회로 보드입니다.이 보드는 자동화 시스템이 모션 컨트롤러와 인터페이스를 허용 통신 및 제어 기능을 제공합니다고속 통신 및 실시간 피드백과 같은 기능으로 CNC 보드는 모든 고급 자동화 시스템의 필수 요소입니다.
전원 공급은 자동화 시스템의 모든 구성 요소에 안정적이고 신뢰할 수 있는 전력을 공급하도록 설계된 전문 전원입니다.이 전원 공급은 과전압 및 단전 보호와 같은 기능을 제공합니다, 높은 수준의 신뢰성과 안전성을 요구하는 고성능 산업용 용도로 이상적입니다.
