IC660BLM506는 Genius I/O 블록 모듈과 함께 사용되는 종료 저항

IC660BLM506는 Genius I/O 블록 모듈과 함께 사용되는 종료 저항이다.이것은 Genius I/O 네트워크의 마지막 노드가 Genius I/O 블록 모듈이 될 때 특별히 필요한 액세서리 구성 요소입니다천재 I/O 블록은 독립적입니다. distributed I/O devices that are capable of functioning as an I/O module and communication adapter simultaneously as each I/O block is installed with different I/O densities and support specific I/O types이 I/O 플랫폼은 이전에는 GE Fanuc Automation에 의해 제조되었습니다.이제 에머슨 오토메이션에서. IC660BLM506는 저항 값이 150 오름이다. 이 저항은 저항을 여성 케이블 끝으로 미끄러뜨림으로써 설치 될 수 있기 때문에 미리 제조 된 케이블과 함께 사용할 수 있습니다.이것은 Genius I / O 단말기와 버스를 종료하는 데 필요한 임피던스를 연결합니다.부재된 Genius I/O 버스가 구현되고 마지막 노드가 버스 스위칭 모듈 (BSM) 인 경우, 종료 저항을 BSM의 S1 및 S2 단말기에만 설치하십시오.버스 각에 개별적으로 종료 저항을 설치할 필요가 없습니다버스 컨트롤러 또는 PCIM 장치가 Genius I/O 버스 마지막 노드인 경우, 탑재된 종료 저항을 설정해서는 안 됩니다.적절한 값의 저항 IC660BLM506과 같이 버스 컨트롤러에 Serial 1 및 Serial 2 커넥터에 설치 될 수 있습니다.. The advantage of this method is that it permits boards to be replaced without the need of disconnecting or disrupting the connection since the Genius I/O Bus is continuously terminated by the separately installed resistor, 탑재된 종료 저항은 아닙니다.

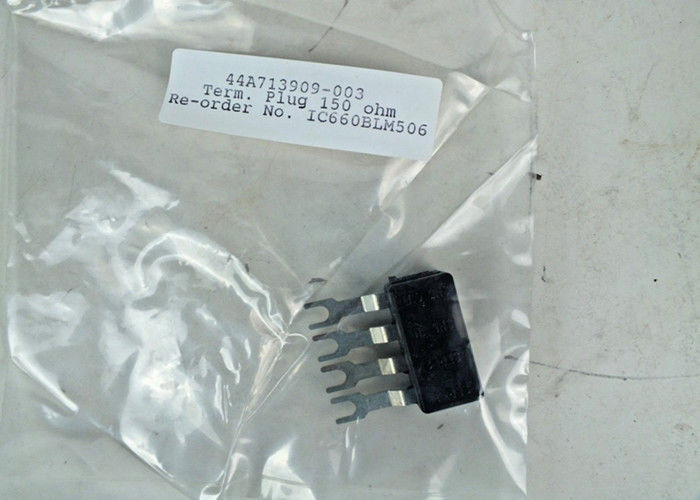

IC660BLM506 플러그 (IC660BLM506 Plug) 는 전공 150-오흐의 종료 플러그이다. 버스가 GE Fanuc Genius I/O 블록에서 종료될 때 IC660BLM506 플러그는 시리즈 1 및 2 단말기에 설치된다.IC660BLM506 플러그 무게는 2 파운드입니다. IC660BLM506 플러그는 기존 버스 케이블과 미리 형성 된 커넥터가있는 케이블과 함께 사용할 수 있습니다. IC660BLM506 플러그는 케이블의 여성 끝에 연결되어야합니다.일반적으로 산업 설치 시스템에서 찾을 수 있는 배선 4 가지 유형이 있습니다..

Genius I-O 장치를 사용하는 PLC 시스템은 제어 배선, 아날로그 배선 및 통신 배선의 혼합을 가질 수 있습니다. 특히 제한된 공간에서.Genius 시리즈 버스는 컴퓨터 수준의 트위스트 페어 데이터 케이블을 사용합니다이 버스 는 대리산 연쇄 를 통해 건설 되어 있으며, 이 버스 를 따라 중간 지점 에 Serial 1 및 Serial 2 라인이 연결 됩니다.신호가 양극화되기 때문에 버스 연결은 일관성 있어야 합니다.케이블 방패는 세그먼트로 분해되어 있으며 각 세그먼트 방패는 한쪽 끝에서 DC 가어드 (Shield Oot) 되고 다른 끝에서 작은 콘덴시터 (Shield In) 로 종료됩니다.이 케이블 세분화는 확장 된 지상 루프 경로를 깨기 위해 수행됩니다콘덴시터 종착은 고 주파수 픽업으로 인해 발생하는 일반적인 소음을 줄이는 데 도움이되며 동시에 낮은 주파수에서 케이블 방패에 높은 진폭의 지상 루프 전류를 방지합니다.

 기술 사양
