| 원래 장소: | 미국 |
| 브랜드 이름: | GE |
| 인증: | Does not supply |
| 모델 번호: | IS200BPIBG1AEB |
| 최소 주문 수량: | 1 |
|---|---|
| 가격: | 협상 가능 |
| 포장 세부 사항: | 원본 상자에 새 것 |
| 배달 시간: | 5-8작품 |
| 지불 조건: | T/T |
| 공급 능력: | 100 |
| 부분 이름: | IS200BPIBG1AEB | Sku: | IS200BPIBG1AEB |
|---|---|---|---|
| 제조사: | GE 파눅 | 종류: | IGBT 드라이브 브리지 성격 인터페이스 보드 |
| 동력 요건: | 17.7VAC 또는 5VDC | 기능적 약어/약어: | BPIB |

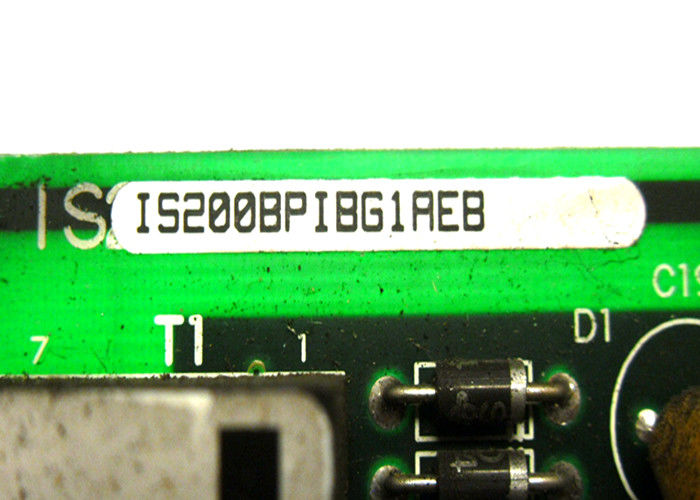

IS200BPIBG1AEB 모델은 제너럴 일렉트릭이 생산하는 MK VI 시리즈의 일부입니다.
IS200BPIBG1AEB에 대한 자주 묻는 질문
IS200BPIBG1AEB 모델에는 몇 개의 커넥터가 있나요?
IS200BPIBG1AEB 모델에는 네 가지 주요 커넥터 유형이 있습니다. PAPL, PBPL 및 PCPL 또는 A 단계 드라이버 보드 인터페이스 커넥터 및 DPAPL, DPBPL 및 PCPL 또는 17.7 AC 전원 커넥터.PBPL, PCPL 커넥터는 각각 개별 기능을 가진 16개의 핀을 가지고 있다. DPAPL, DPBPL, DPCPL 커넥터는 각각 2개의 핀을 가지고 있다. 모든 핀과 그 명칭에 대한 정보는표 7 참조, 5, 4 및 3 등등의 분류와 그 기능
IS200BPIBG1AEB 단위는 어떤 종류의 모델입니까?
IS200BPIBG1AEB 모델은 IGBT 드라이브 브리지 개인성 인터페이스 보드입니다. O1 커넥터와 인터페이스 및 작업할 때 필요한 신호 컨디셔닝을 제공하기 위해 사용됩니다.그것은 논리 수준 디지털 제어 신호를 사용하여 3 ~ 6 개의 게이트 드라이버 / 셔트 피드백 보드와 고립 된 VCO 피드백 회로와 함께 작동합니다..
제품 설명
모델 IS200BPIBG1AEB는 제너럴 일렉트릭에서 제조하고 마크 VI IS2000 시리즈에 사용되는 IGBT 드라이브 브리지 개인성 인터페이스 보드입니다. 모델을 사용할 때,그것은 P1 커넥터 논리 레벨 디지털 제어 신호를 세 개 또는 잠재적으로 여섯 개의 게이트 드라이버 / 셔트 피드백 보드와 고립된 VCO 피드백 회로에 신호 조건화를 공급합니다., 이는 DC 링크와 VBC와 VAB 단계 출력 전압을 모니터링합니다.IS200BPIBG1AEB 모델의 또 다른 특징은 게이트 드라이버 보드에서 발견 된 결함을 캡처하고 오류 정보를보고 할 수 있다는 것입니다.연결 된 게이트 드라이브 보드 또는 그로부터 전송되는 논리 신호는 17.7 Vac 공급에서 파생되는 5 V 중간 공급의 고립 된 전압과 이중 광 결합됩니다.
IS200BPIBG1AEB 모델에는 6개의 전원 공급 장치가 있습니다. 이 전원 공급 장치들은 3개의 트랜스포머의 2차 공급 장치에서 파생됩니다.전압은 17의 교류가 있습니다.7 Vac; 이 Vac는 사각형 파동 입력이며 P1 커넥터에서 공급되는 트랜스포머 원자로에 공급됩니다.두 번째 2차는 또한 전파를 수정하고 필터링하여 전압 피드백 VCO 회로에 필요한 12 V의 고립 전압을 제공할 수 있습니다.BPIB 모델에는 5V의 제어 로직이 있고 P1 커넥터를 통해 공급됩니다.
이 모델은 상부 및 하부 게이트 드라이버의 결함을 제어 할 수 있으며 각 단계별로 잠금됩니다. 인접한 IGBT가 ON하도록 명령되었을 때,드라이버 회로와 관련된 잠겨있는 결함이 적절한 단계 P 결함 선에 발표됩니다.IS200BPIBG1AEB 결함 제어에 대한 자세한 정보는 GEI-100266 사용 설명서의 3 페이지를 참조하십시오.
기술 사양
| 부문 번호 | IS200BPIBG1AEB |
| 시리즈 | 마크 VI IS200 터빈 제어 시스템 |
| 제조업자 | 일반 전기 산업 시스템 |
| 기능적 약자/약자 | BPIB |
| 모델 타입 | IGBT 드라이브 브릿지 인격 인터페이스 보드 |
| DC 링크 전압 피드백 VCO 범위 | 0-20 MHz |
| 전력 요구 사항 | 17.7 VAC 또는 5 VDC |
| IGBT 드라이버 카드 인터페이스 공급 출력 | 격리된 5 VDC, 최대 500 Ma |
