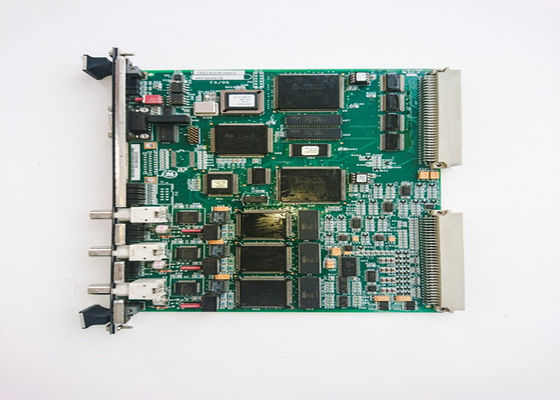

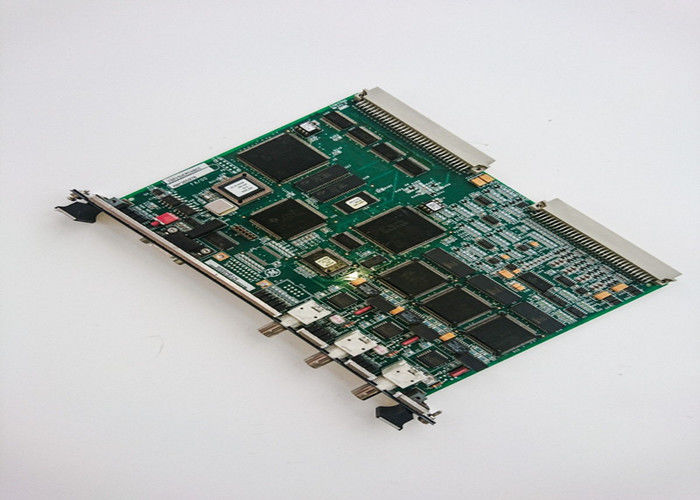

GE FANUC IS215VCMIH2 - VME 버스 마스터 컨트롤러 보드,6U 높은 VME 보드, 0.787 인치 너비

GE FANUC IS215VCMIH2 - VME 버스 마스터 컨트롤러 보드,6U 높은 VME 보드, 0.787 인치 너비

스펙

부문 번호: IS215VCMIH2
제조사: 제너럴 일렉트릭
시리즈: 마크 VI
제품 종류: 마스터 컨트롤러 보드
보드 유형: 6U 높이의 VME 보드, 0.787 인치 너비
프로세서: TMS320C32 32비트 디지털 신호 프로세서
메모리: 듀얼 포트 메모리
사용 가능성: 재고
제조 국가/지역: 미국
설명서: 마크 VI_GEH-6421_시스템 안내 Vol_II

기능 설명

IS215VCMIH2는 VME 버스 마스터 컨트롤러 보드이며, 제너럴 일렉트릭이 가스 터빈 제어 시스템에서 사용되는 Mark VI 시리즈의 일부로 제조 및 설계했다.VCMI는 시스템 제어 네트워크에 통신 인터페이스로 동시에 기능, 또한 IONet로 알려져 있으며 컨트롤러와 I/O 보드 사이의 통신을 위한 인터페이스입니다.VCMI는 제어 및 I/O 랙의 VME 버스 마스터로서 랙의 모든 보드와 그에 대응하는 단말보드의 ID를 처리합니다.컨트롤러와 I/O 프로세서 보드는 VCMI 보드 덕분에 양방향으로 서로 통신할 수 있습니다.컨트롤러의 이더넷 포트를 사용하여 통신합니다.컨트롤러 Genius 포트는 추가 PLC I/O를 시스템에 연결하는 데 사용할 수 있습니다. 첨부 그림에 표시된 시스템은 하나의 예입니다.시스템은 일반적인 VME 래크 전원 공급 장치의 저전압 변종을 사용하며 24 V dc로 공급됩니다..

그림 1: VCMI 보드, 단일 및 트리플 네트워크 버전

이 그림에는 지역 및 원격 I/O를 가진 VCMI를 사용하는 세 가지 단순 시스템 설정이 표시되어 있습니다. 각 I/O 랙에는 자체 VCMI 보드가 있으며 많은 I/O 랙은 IONet에 연결될 수 있습니다.DIN형 단말판의 신호 조건은 항상 T형 단말판과 동일합니다., 그리고 상기된 I/O 사양이 적용된다. 그러나, 보드는 TMR을 지원하지 않으며, 입력과 출력 수와 그어닝 규칙에 차이가 있다.공간은 영구적으로 장착 된 고밀도 유로 블록 단말 블록을 사용하여 절약됩니다.블록에 있는 단말기는 최대 2개의 #14 와이어 또는 1개의 #12 와이어를 수용할 수 있다. 가장 일반적인 와이어 크기는 #18 AWG이다.

도 2: 로컬 및 원격 I/O와 함께 심플렉스 시스템 구성

두 가지 크기의 TMR 시스템은 첨부 그림에 묘사되어 있습니다. 첫 번째 일러스트에서, 작은 시스템, 모든 I / O는 VME 제어 랙에 배치됩니다.원격 I/O 래크의 필요성을 제거합니다.. VCMI는 세 개의 IONet 포트를 가지고 있으며, 세 개의 채널 (R, S, T) 각각에 하나씩 있습니다. 두 번째 시나리오에서 멀리 있는 I/O 랙을 가진 더 큰 시스템.많은 I/O 래크가 하나의 IONet에 의해 지원되지만, 오직 하나의 래크가 표시됩니다. I/O 보드와 포인트에 관해서는 모든 I/O 채널 (R, S, T) 이 동일합니다.

그림 3: 지역 및 원격 I/O와 함께 TMR 시스템 구성

진단:

내부 5V, 12V, 15V, 28V 전원 공급 버스에 감시 및 경고 시스템이 설치되어 있습니다.경보 설정은 사용자 정의 가능하며 종종 3로 설정됩니다..5%. J301 를 통해 연결 된 전력 분배 모듈 (PDM) 은 진단 신호도 확인되었습니다. 여기에는 외부 모니터 회로에 대한 P28A와 PCOM이 포함됩니다.두 개의 5V DC 디퍼셜리얼 아날로그 입력, P125 V 버스의 지상 장애와 초/하전압, 디지털 입력.

설치:

컨트롤러와 VCMI는 제어 모듈을 구성하는 두 가지 구성 요소입니다. 세 가지 다른 유형의 랙이 있습니다.이 그림에 표시된 GE Fanuc 통합 장치의 래크와 "VCMI - 버스 마스터 컨트롤러"라는 섹션에 표시된 두 개의 Mark VI 래크 크기를 포함하여." 더 짧은 GE Fanuc 래크에는 원격 I/O가 있는 독립 모듈만 사용된다. 로컬 및 원격 I/O를 지원하는 더 긴 Mark VI 래크가 있다.냉각 팬은 사용되고 있는 랙에 따라 컨트롤러 위에 또는 아래에 위치또한 VDSK 보드는 팬 전력을 공급하고 ID 연결을 통해 랙을 식별하기 위해 GE Fanuc 통합 장치의 랙과 함께 사용되는 독립 제어 모듈에도 필요합니다.

그림 4: 통신판과 함께 랙에 장착 된 전형적인 컨트롤러

WOC는 가장 많은GE 스피드트로닉 마크 VI 대체 부품. 우리는 또한 고장있는 보드를 수리 할 수 있습니다. WORLD OF CONTROLS 또한 사용되지 않고 보증으로 뒷받침 된 재건을 공급 할 수 있습니다. 우리의 전문가 팀은 OEM 요구를 지원하기 위해 24 시간 사용할 수 있습니다.우리의 전문가 팀WOC자동화 요구 사항에 대해 기꺼이 도움을 줄 것입니다. 가격 및 부품 및 수리 가능성에 대해 전화 또는 이메일로 저희 팀과 연락하십시오.
