| 원래 장소: | 중국 (CN) |
| 브랜드 이름: | ABB |
| 인증: | CE |
| 모델 번호: | AF265-30-11-13 |
| 최소 주문 수량: | 1 |
|---|---|
| 가격: | 협상 가능 |
| 포장 세부 사항: | 원본 상자에 새 것 |
| 배달 시간: | 3~5일 |
| 지불 조건: | T/T |
| 공급 능력: | 1 |
| 브랜드: | ABB | 모델: | AF265-30-11-13 |
|---|---|---|---|
| 제품 id: | 1SFL547002R1311 | 관세 세율표 수: | 85364900 |

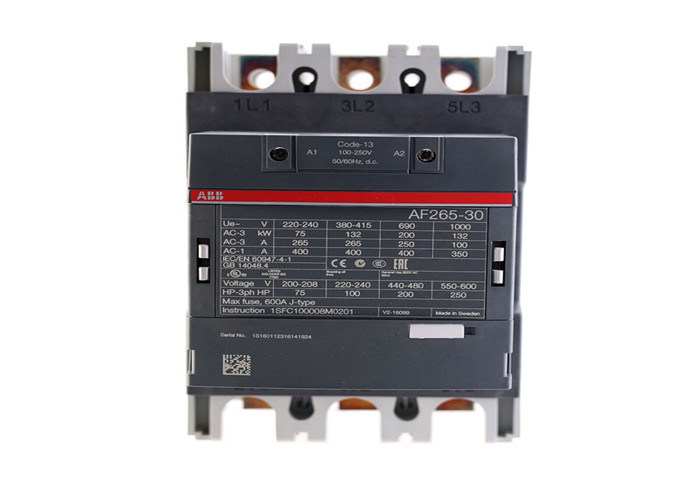

| 목록 설명: | AF265-30-11-13 접촉기 | 긴 설명: | AF265-30-11-13는 3 폴 - 1000 V IEC 또는 600 V UL 접촉기 전 설치 보조 접촉기 및 주 회로 바와 함께 |
| 강조하다: | AF265-30-11-13 3극 접촉기,1000V IEC 접촉기,600V UL 접촉기 |
||
일반 정보
일반 정보
확장된 제품 종류:
AF265-30-11-13
제품 ID:
1SFL547002R1311
EAN:
7320500481189
카탈로그 설명:
AF265-30-11-13 접촉기
긴 설명:
AF265-30-11-13는 3극 - 1000V IEC 또는 600V UL 접촉기, 미리 장착 된 보조 접촉기 및 주 회로 바와 함께,132 kW / 400 V AC (AC-3) 또는 200 hp / 480 V UL까지의 모터를 제어하고 400 A (AC-1) 또는 350 A UL까지의 전원 회로를 전환하는 일반 사용AF 기술 덕분에, 접촉기는 넓은 제어 전압 범위 (100-250 V 50/60 Hz 및 DC), 큰 제어 전압 변동을 관리,패널 에너지 소비를 줄이고 불안정한 네트워크에서 별도의 운영을 보장또한, 초상압 보호가 내장되어 있으며, 컴팩트한 솔루션을 제공합니다. AF 접촉기는 블록 유형의 디자인을 가지고 있습니다.추가 보조 접촉 블록과 추가로 다양한 액세서리로 쉽게 확장 할 수 있습니다..
주문
최소 주문량:
1개
관세관리 번호:
85364900
크기
제품 네트 너비:
140mm
제품 순 깊이/길이:
180mm
제품 순 높이:
225mm
제품 순중량:
30.9kg
기술
주요 연락처 NO:
3
주요 연락처 수 NC:
0
보조 접촉자 수 NO:
1
보조 접촉자 수 NC:
1
가등식 작동 전압:
주 회로 1000V
정형 주파수 (f):
주 회로 50 / 60 Hz
일반 공중 열류 (Ith):
IEC 60947-4-1에 따라 오픈 컨택터 Θ = 40 °C 400 A
가등급 작동 전류 AC-1 (Ie):
(1000V) 40 °C 350 A
(1000V) 55 °C 300A
(1000V) 60 °C 300A
(1000V) 70 °C 240 A
(690 V) 40 °C 400 A
(690 V) 55 °C 350 A
(690 V) 70 °C 290 A
가등급 작동 전류 AC-3 (Ie):
(415 V) 55 °C 265 A
(440 V) 55 °C 265 A
(500V) 55 °C 250A
(690 V) 55 °C 250 A
(1000 V) 55 °C 113 A
(380 / 400 V) 55 °C 265 A
(220 / 230 / 240 V) 55 °C 265 A
가등급 작동 전력 AC-3 (Pe):
(415V) 132kW
(440V) 160kW
(500V) 160kW
(690V) 200kW
(1000V) 160kW
(380 / 400 V) 132 kW
(220 / 230 / 240 V) 75 kW
가등식 파열력 AC-3:
8 x Ie AC-3
가산 생산량 AC-3:
10 x AC-3
단회로 보호장치:
gG 500A형 피지
평준 단시간 전류 저전압 (Icw) 을 견딜 수 있다:
40 °C의 주변 온도에서, 공중에서, 차가운 상태에서 10 s 2120 A
40 °C의 주변 온도에서, 공중에서, 차가운 상태에서 15 min 400 A
40 °C의 주변 온도에서, 공중에서, 추운 상태에서 1 min 865 A
40 °C의 실내 온도에서, 자유로운 공기 속에서, 추운 상태에서 1s 2650 A
40 °C의 실내 온도에서, 공중에서, 추운 상태에서 30 s 1224 A
최대 분쇄 용량:
cos phi=0.45 (IE > 100A의 cos phi=0.35) 440V 3800A에서
cos phi=0.45 (IE > 100 A의 cos phi=0.35) 690 V 3300 A에서
최대 전기 전환 주파수:
(AC-1) 시간당 300회
(AC-2 / AC-4) 시간당 150 회로
(AC-3) 시간당 300회
가등식 작동 전류 DC-1 (Ie):
(110 V) 2 개의 극, 40 °C 350 A
(220 V) 3 개의 극, 40 °C 350 A
가등급 작동 전류 DC-3 (Ie):
(110 V) 2 개의 극, 40 °C 350 A
(220 V) 3 개의 극, 40 °C 350 A
가등급 작동 전류 DC-5 (Ie):
(110 V) 2 개의 극, 40 °C 350 A
(220 V) 3 개의 극, 40 °C 350 A
가명 단열 전압 (Ui):
IEC 60947-4-1 및 VDE 0110 (그룹 C) 1000 V에 따라
UL/CSA 600V
정형 충동 저항 전압 (Uimp):
주 회로 8kV
기계적 내구성:
500만원
최대 기계 전환 주파수:
시속 300회
코일 작동 한계:
(IEC 60947-4-1에 따라) 0.85 × Uc Min. ... 1.1 x Uc Max. ( θ ≤ 70 °C에서)
제어 회로 정렬 전압 (Uc):
50 Hz 100... 250 V
60 Hz 100... 250 V
DC 동작 100... 250V
코일 소비량:
최대 유지. 등급 제어 회로 전압 50 Hz 17.5 V·A
최대 유지. 등급 제어 회로 전압 60 Hz 17.5 V·A
최대로 유지됩니다. 등급 제어 회로 전압 DC 4.5 W
최대에서 끌어당기기 등급 제어 회로 전압 50 Hz 385 V·A
최대에서 끌어당기기 등급 제어 회로 전압 60 Hz 385 V·A
최대에서 당기기. 등급 제어 회로 전압 DC 410 W
작동 시간:
코일 전력 제거와 NO 접촉 개방 사이 37... 47 ms
코일 에너지화와 NO 접촉 폐쇄 사이 25... 55 ms
연결 용량 주 회로:
유연 2 x 70... 185mm2
딱딱한 알 케이블 1 x 185... 240 mm2
딱딱한 Cu 케이블 2 x 70... 185 mm2
연결 용량 보조 회로:
플렉서블 페룰 2x 0.75... 2.5 mm2
격리 된 페룰로와 유연 2x 0.75... 2.5 mm2
유연 2x0.75... 2.5mm2
고체 2 x 1... 4 mm2
1 x 1.... 4mm2
보호 정도:
IEC 60529, IEC 60947-1, EN 60529 코일 터미널 IP20
IEC 60529, IEC 60947-1, EN 60529 주요 터미널 IP00
터미널 타입:
주 회로: 바
기술 UL/CSA
NEMA 크기:환경
대기 온도:
열 O / L 릴레이 (0.85... 1.1 Uc) 를 장착 한 접촉 장치 근처 -25... 50 °C
열 O / L 릴레이 없이 접촉기에 가깝다 (0.85... 1.1 Uc) -40... 70 °C
-40 °C ~ 70 °C에 저장하기 위해 접촉기에 가깝다.
허용되는 최대 운용 고도:
배열 없이 3000m
