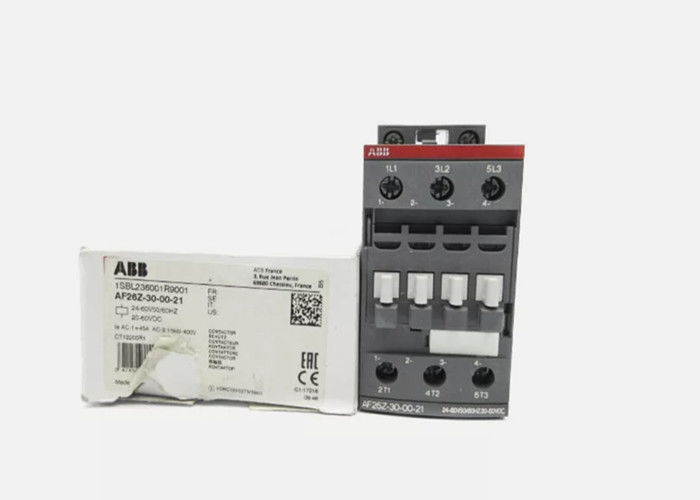

ABB AF26Z-30-00-21 AF26Z-30-00-21는 3극 - 690 V IEC 또는 600 UL 접착제와 나사 단말

ABB AF26Z-30-00-21 AF26Z-30-00-21은 나사 단자가 있는 3극 - 690V IEC 또는 600 UL 접촉기입니다.


일반 정보


주문
최소 주문 수량:
1 조각
관세 번호:
85364900





치수
제품 순 너비:
45mm
제품 순 깊이/길이:
86mm
제품 순 높이:
86mm
제품 순중량:
0.35kg




인위적인
주요 연락처 수 NO:
삼
주요 연락처 NC 수:
0
보조 접점 수:
0
보조 접점 수 NC:
0
표준:
IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60947-4-1, CSA C22.2 No. 60947-4-1
정격 작동 전압:
주회로 690V
정격 주파수(f):
제어 회로 50/60Hz
주회로 50/60Hz
기존 자유 공기 열 전류(Ith):
acc.IEC 60947-4-1에 따름, 개방형 접촉기 Θ = 40°C 50A
정격 작동 전류 AC-1(Ie):
(690V) 40°C 45A
(690V) 60°C 40A
(690V) 70°C 32A
정격 작동 전류 AC-3(Ie):
(415V) 60°C 26A
(440V) 60°C 26A
(500V) 60°C 23A
(690V) 60°C 17A
(380/400V) 60°C 26A
(220 / 230 / 240V) 60 ° C 26A
정격 작동 전류 AC-3e(Ie):
(415V) 60°C 26A
(440V) 60°C 26A
(500V) 60°C 23A
(690V) 60°C 17A
(380/400V) 60°C 26A
(220/230/240V) 60°C 26A
정격 작동 전력 AC-3(Pe):
(400V) 11kW
(415V) 11kW
(440V) 15kW
(500V) 15kW
(690V) 15kW
(380/400V) 11kW
(220/230/240V) 6.5kW
정격 작동 전력 AC-3e(Pe):
(415V) 11kW
(440V) 15kW
(500V) 15kW
(690V) 15kW
(380/400V) 11kW
(220/230/240V) 6.5kW
정격 단시간 내전류 저전압(Icw):
40 °C 주변 온도, 자유 대기, 차가운 상태 10초 350 A
40°C 주변 온도, 자유 대기, 차가운 상태에서 15분 50A
40°C 주변 온도, 자유 대기, 차가운 상태에서 1분 150A
40 °C 주변 온도, 자유 대기, 차가운 상태 1초 700 A
40 °C 주변 온도, 자유 대기, 차가운 상태 30초 225 A
최대 차단 용량:
440V 500A에서 cos phi=0.45(Ie > 100A의 경우 cos phi=0.35)
690V 200A에서 cos phi=0.45(Ie > 100A의 경우 cos phi=0.35)
최대 전기 스위칭 주파수:
(AC-1) 시간당 600사이클
(AC-2 / AC-4) 시간당 150사이클
(AC-3) 시간당 1200사이클
정격 작동 전류 DC-1(Ie):
(110V) 직렬 2극, 40°C 45A
(110V) 직렬 2극, 60°C 40A
(110V) 직렬 2극, 70°C 32A
(110V) 직렬 3극, 40°C 45A
(110V) 직렬 3극, 60°C 40A
(110V) 직렬 3극, 70°C 32A
(220V) 직렬 3극, 40°C 45A
(220V) 직렬 3극, 60°C 40A
(220V) 직렬 3극, 70°C 32A
(72V) 단극, 40°C 45A
자세히보기
정격 작동 전류 DC-3(Ie):
(110V) 직렬 2극, 40°C 45A
(110V) 직렬 2극, 60°C 40A
(110V) 2극 직렬, 70°C 32A
(110V) 직렬 3극, 40°C 45A
(110V) 직렬 3극, 60°C 40A
(110V) 직렬 3극, 70°C 32A
(220V) 직렬 3극, 40°C 45A
(220V) 직렬 3극, 60°C 40A
(220V) 직렬 3극, 70°C 32A
(72V) 단극, 40°C 45A
자세히보기
정격 작동 전류 DC-5(Ie):
(110V) 직렬 2극, 40°C 45A
(110V) 직렬 2극, 60°C 40A
(110V) 직렬 2극, 70°C 32A
(110V) 직렬 3극, 40°C 45A
(110V) 직렬 3극, 60°C 40A
(110V) 직렬 3극, 70°C 32A
(220V) 직렬 3극, 40°C 20A
(220V) 직렬 3극, 60°C 20A
(220V) 직렬 3극, 70°C 20A
(72V) 단극, 40°C 20A
자세히보기
정격 절연 전압(Ui):
IEC 60947-4-1 690V에 따라
acc.UL/CSA 600V까지
정격 임펄스 내전압(Uimp):
6kV
최대 기계적 스위칭 주파수:
시간당 3600사이클
정격 제어 회로 전압(Uc):
50Hz 24 ... 60V
60Hz 24~60V
DC 작동 20 ... 60V
시간을 운영하십시오:
코일 전원 차단과 NC 접점 폐쇄 사이 13 ... 98 ms
코일 전원 차단과 NO 접점 개방 사이 11 ... 95 ms
코일 전원 공급과 NC 접점 개방 사이 38 ... 90 ms
코일 전원 공급과 NO 접점 폐쇄 사이 40 ... 95 ms
DIN 레일에 장착:
TH35-15(35 x 15mm 장착 레일) acc.IEC 60715에 따름
TH35-7.5(35 x 7.5mm 장착 레일) acc.IEC 60715에 따름
나사로 장착(제공되지 않음):
대각선으로 배치된 2 x M4 나사
연결 용량 주 회로:
페룰 1/2x 1.5 ... 10 mm²로 유연함
절연 페룰이 있는 유연성 1x 1.5 ... 10 mm²
절연 페룰 2x 1.5 ... 4 mm²가 있는 유연한 제품
단단한 고체 1/2x 2.5 ... 4 mm²
경질 연선 1/2x 2.5 ... 10 mm²
연결 용량 제어 회로:
유연한 페룰 1/2x 0.75 ... 2.5 mm²
절연 페룰이 있는 유연성 1x 0.75 ... 2.5 mm²
절연 페룰 2x 0.75 ... 1.5 mm²가 있는 유연한 제품
단단한 고체 1/2x 1 ... 2.5mm²
견고한 연선 1/2x 1 ... 2.5 mm²
와이어 스트리핑 길이:
제어 회로 10mm
주회로 14mm
보호 등급:
IEC 60529, IEC 60947-1, EN 60529에 따른 코일 단자 IP20
acc.IEC 60529, IEC 60947-1, EN 60529 메인 터미널 IP20
터미널 유형:
나사 터미널


기술 UL/CSA

NEMA 크기:
1
연속 전류 정격 NEMA:
27A
마력 등급 NEMA:
(115V AC) 단상 2Hp
(200V AC) 삼상 7-1/2Hp
(230V AC) 단상 3Hp
(230V AC) 삼상 7-1/2Hp
(460V AC) 삼상 10Hp
(575V AC) 3상 10Hp
최대 작동 전압 UL/CSA:
주회로 600V
일반 사용 등급 UL/CSA:
(600V AC) 45A
마력 등급 UL/CSA:
(120V AC) 단상 2hp
(200 ... 208V AC) 삼상 7-1/2hp
(220 ... 240V AC) 삼상 7-1/2hp
(240V AC) 단상 3hp
(440 ... 480V AC) 삼상 15hp
(550 ... 600V AC) 삼상 20hp
연결 용량 주 회로 UL/CSA:
단단한 고체 1/2x 14-10 AWG
견고한 연선 1/2x 14-8 AWG
용량 제어 회로 UL/CSA 연결:
단단한 솔리드 1/2x 18-14 AWG
견고한 연선 1/2x 18-14 AWG
조임 토크 UL/CSA:
제어 회로 11in·lb
주 회로 22 in·lb

환경

주변 기온:
열 O/L 릴레이가 장착된 접촉기에 가깝습니다 -25 ... 60 °C
열 O/L 릴레이가 없는 접촉기에 가깝습니다. -40 ... 70 °C
보관용 접촉기에 가깝습니다 -60 ... +80 °C
기후 저항:
IEC 60947-1 Annex Q에 따른 카테고리 B
허용되는 최대 작동 고도:
디레이팅 없이 3000m
충격에 대한 저항.IEC 60068-2-27에 따름:
닫힘, 충격 방향: B1 25g
개방, 충격 방향: B1 5g
충격 방향 : A 30g
충격 방향: B2 15g
충격 방향: C1 25g
충격 방향: C2 25g
진동에 대한 저항성:
4g 닫힌 위치 및 2g 열린 위치 5 ... 300Hz

자재 규정 준수

분쟁 광물 보고 템플릿(CMRT):
9AKK108467A5658
REACH 선언:
2CMT2021-006202
RoHS 정보:
2CMT2021-006277
RoHS 상태:
EU 지침 2011/65/EU 준수
독성 물질 관리법 - TSCA:
2CMT2023-006525
WEEE B2C/B2B:
B2B(비즈니스 대 비즈니스)
WEEE 카테고리:
5. 소형 장비(외형 치수가 50cm를 초과할 수 없음)

순환가치

수명 종료 지침:
1SBC101080M6801

환경 투명성

환경 제품 선언 - EPD:
1SBD250584E4000
2TFP200036A1001

인증서 및 선언

ABS 인증서:
ABS_20-2060694-PDA
BV 인증서:
BV_2634H24898C0
CB 인증서:
CB_SE-112316
CCC 인증서:
CCC_2010010304445623
CQC 인증서:
CQC2010010304445623
CQC2020010304294316
적합성 선언 - CCC:
2020980304001254
2020980304001052
적합성 선언 - CE:
1SBD250000U1000
적합성 선언 - UKCA:
1SBD250031U1000
DNV 인증서:
DNV_TAE00001AF-4
EAC 인증서:
EAC_RU_FRME77B03447
GOST 인증서:
GOST_POCCFR.ME77.B07175.pdf
KC 인증서:
KC_HW02016-15001C
LR 인증서:
LRS_LR23403517TA-02
리나 인증서:
RINA_ELE240318XG
RMRS 인증서:
RMRS_1802705280
UL 인증서:
UL-US-2150887-5
UL-CA-2142658-5
UL 목록 카드:
E312527

컨테이너 정보

패키지 레벨 1 단위:
상자 1개
패키지 레벨 1 너비:
87mm
패키지 레벨 1 깊이/길이:
87mm
패키지 레벨 1 높이:
47mm
패키지 레벨 1 총 중량:
0.35kg
패키지 레벨 1 EAN:
3471523114111
패키지 레벨 2 단위:
상자 21개
패키지 레벨 2 너비:
250mm
패키지 레벨 2 깊이/길이:
300mm
패키지 레벨 2 높이:
315mm
패키지 레벨 2 총중량:
15.75kg
패키지 레벨 3 단위:
1080개

분류

개체 분류 코드:
큐
ETIM 4:
EC000066 - 자석 접촉기, AC 스위칭
ETIM 5:
EC000066 - 자석 접촉기, AC 스위칭
ETIM 6:
EC000066 - 전원 접촉기, AC 스위칭
ETIM 7:
EC000066 - 전원 접촉기, AC 스위칭
ETIM 8:
EC000066 - 전원 접촉기, AC 스위칭
e클래스:
V11.0 : 27371003
UNSPSC:
39121529
IDEA 세분화된 카테고리 코드(IGCC):
4758 >> IEC 접촉기
전자번호(핀란드):
3706273
전자번호(스웨덴):
3211376
