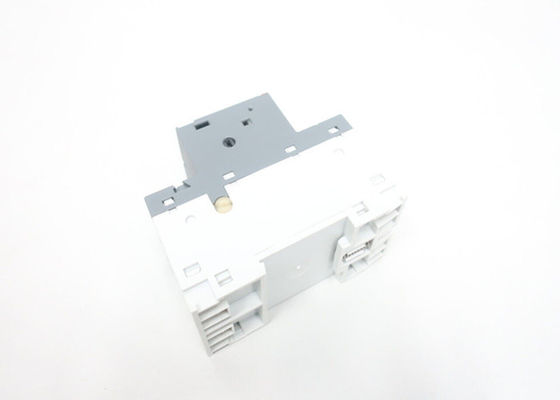

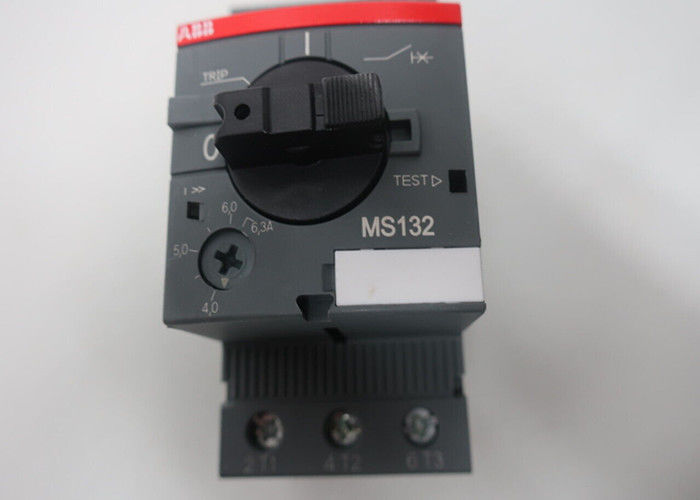

MS132-6.3는 45mm 폭의 콤팩트 장치로, 가등식 가동 전류



일반 정보

확장된 제품 종류:
MS132-6.3
제품 ID:
1SAM350000R1009
EAN:
4013614400094
카탈로그 설명:
MS132-6.3 수동 모터 스타터 4.0... 6.3 A
긴 설명:
MS132-6.3 수동 모터 스타터 (또한 모터 보호 차단기 또는 수동 모터 보호기로도 알려져 있습니다.) 는 Ie = 6.3 A의 가등전류를 가진 45 mm 폭의 컴팩트 장치입니다.이 장치는 수동으로 엔진을 켜고 끄는 데 사용되며 피질이 필요없이 단회로로부터 안정적으로 보호합니다., 과부하 및 단계 장애. 수동 모터 시작기는 400 VAC 및 트립 클래스 10에서 100 kA의 단회로 차단 능력을 제공합니다.추가 기능은 내장 연결 해제 기능입니다, 온도 보상, 발동 없는 메커니즘 및 스위치 위치 표시를 명확히 하는 회전 손잡이. 수동 모터 시작기는 3단계 및 1단계 응용에 적합합니다.손잡이는 허가되지 않은 변경으로부터 보호하기 위해 잠금보조 연락처, 신호 연락처, 저전압 방출, 셔트 트립, 3 단계 버스 바, 전력 공급 블록 및 단말 간격 장치가 액세서리로 제공됩니다.





MS132-6.3 수동 모터 스타터는 주로 다양한 전기 장애로부터 모터를 보호하기 위해 설계된 다재다능한 장치이며 동시에 작동에 대한 수동 제어 기능을 제공합니다.여기 MS132-6의 주요 특징과 사양이 있습니다..3:

1. 장치 유형: 수동 모터 스타터 (모터 보호 차단기라고도 불린다).

2. 너비: 45mm의 너비로 콤팩트한 크기, 공간을 효율적으로 만듭니다.

3. 등급 작동 전류 (Ie): 6.3A. 이것은 장치가 정상적인 작동 조건에서 처리할 수 있는 최대 연속 전류를 나타냅니다.

4. 단회로 끊기 용량 (Ics): 400 VAC에서 100 kA. 이것은 장치가 손상없이 안전하게 끊을 수있는 최대 고장 전류를 지정합니다.

5. 트립 클래스: 클래스 10. 이것은 과부하 조건에서 장치의 트립 특성을 의미합니다.

6. 보호 기능:

   • 단장 보호: 단장 장애로부터 보호합니다.
   • 과부하 보호: 지속적인 과류 조건으로부터 보호합니다.
   • 단계 장애 보호: 단계 장애 시나리오로부터 보호합니다.

7. 내장 기능:

   • 단속 기능: 모터를 수동으로 단속하는 방법을 제공합니다.
   • 온도 보상: 온도 범위에서 안정적인 작동을 보장합니다.
   • 트립-프리 메커니즘: 장애 상태에서 장치를 수동으로 "동" 위치에 유지하는 것을 방지합니다.
   • 잠금 가능한 손잡이: 무단 조작을 방지하기 위해 손잡이를 고정합니다.

8. 작동: 모터 제어에 유연성을 제공하여 3단계 및 1단계 애플리케이션 모두에 적합합니다.

9. 가용품:

   • 보조 연락처: 추가 제어 또는 신호를 위해.
   • 시그널링 연락처: 모터 스타터의 상태를 표시하기 위해.
   • 저전압 방출: 전압 하락 시 자동으로 모터를 분리합니다.
   • 셔트 트립: 원격 트립 기능
   • 3단계 버스 바, 전력 공급 블록, 터미널 스페이저: 더 쉬운 설치와 연결을 위해.

10. 손잡이: 스위치 위치 표시를 명확하게 하는 회전 손잡이가 있어 조작이 쉽고 상태 가시성을 가집니다.



주문

최소 주문량:
1개
관세관리 번호:
85362010

인기 있는 다운로드

데이터 시트, 기술 정보:
2CDC131021D0202
지침 및 설명서:
2CDC131022M6802
지침 및 설명서 (2부)
2CDC131060M0202
운영 지침:
2CDC131063M6801
시간-현행 특성 곡선:
1SAM300505F0009
I2t 특성:
1SAM300507F0001
1SAM300507F0003
절단 전류 특성:
1SAM300508F0001
1SAM300508F0003
CAD 차원 도면:
2CDC001079B0201
차원 다이어그램
1SAM300402F0001





크기

제품 네트 너비:
45mm
제품 순 높이:
90mm
제품 순 깊이/길이:
86.75mm
제품 순중량:
0.265kg





기술

용역용 단회로 끊기 용량 (Ics):
(230V AC) 100 kA
(250 V DC) 10 kA 시리즈의 3 폴
(400V AC) 100kA
(440V AC) 30kA
(500V AC) 20kA
(690V AC) 3kA
가등급 최후 단회로 끊기 용량 (Icu):
(230V AC) 100 kA
(400V AC) 100kA
(440V AC) 30kA
(500V AC) 20kA
(690V AC) 3kA
시속 단환 전류 정렬 (ii):
78.8 A
설정 범위:
4.0... 6.3 A
가등급 작동 전력 AC-3 (Pe):
(400V) 3단계 2.2kW
가등급 작동 전력 AC-3e (Pe):
(400V) 3단계 2.2kW
가등식 작동 전압:
주 회로 690V AC
주 회로 250V DC
가등급 작동 전류 (Ie):
6.3 A
가등급 작동 전류 AC-3 (Ie):
6.3 A
가등급 작동 전류 AC-3e (Ie):
6.3 A
가등급 작동 전류 DC-5 (Ie):
6.3 A
정형 주파수 (f):
주 회로 50 Hz
주 회로 60 Hz
작동 주파수 (fsw):
0... 400 Hz
정형 충동 저항 전압 (Uimp):
주 회로 6kV
가명 단열 전압 (Ui):
690V
전력 손실:
정규 작동 조건에서 전극당 0.7... 1.8 W
폴란드인 수:
3
일반 공중 열류 (Ith):
주 회로 6.3A
보호 정도:
가구 IP20
주요 회로 단말기 IP10
오염 정도:
3
전기 내구성:
50000 사이클
기계적 내구성:
100000 사이클
터미널 타입:
스크루 터미널
연결 용량 주 회로:
플렉서블 페룰 1/2x 0.75... 2.5mm2
고립 된 철강으로 유연한 1/2x 0.75... 2.5 mm2
유연한 1/2x 0.75... 2.5mm2
딱딱한 1/2x 1... 4mm2
튼튼한 토크:
주 회로 0.8... 1.2 N·m
와이어 스트리핑 길이:
주 회로 9mm
추천되는 스크루 드라이버:
포지드리브 2
장착 위치:
1... 6
DIN 레일에 장착:
IEC 60715에 따라 TH35-15 (35 x 15 mm 장착 레일)
IEC 60715에 따라 TH35-7.5 (35 x 7.5 mm 장착 레일)
최소 장착 거리는:
전기전도판, 수평 - 최대 400V 0mm
전기전도판, 수평 - 최대 690V 1.5mm
전기전도판, 수직 75mm
다른 장치 같은 타입, 수평 0mm
다른 장치 같은 유형, 수직 150mm
액추에이터 타입:
로터리 핸들
연락 위치 표시:
ON / OFF / TRIP
표준:
IEC/EN 60947-1
IEC/EN 60947-2
IEC/EN 60947-4-1
UL 60947-1
UL 60947-4-1
IEC 60335-2-40 A2L
언급:
UL508 자기 보호 조합 모터 컨트롤러 (E 타입) 가 피더 블록 S1-M3-xx과 결합

기술 UL/CSA

단회로 전류 등급 (SCCR):
수동 자기 보호 조합 제어기 (E 타입), (480Y / 277 V AC) 65 kA
수동 자기 보호 조합 제어기 (E 타입), (600Y / 347 V AC) 18 kA
모든 UL 목록 피지 또는 단속기, 그룹 설비 (480V AC) 65 kA
모든 UL 목록 피지 또는 단속기, 그룹 설비 (600V AC) 35 kA
모든 UL 목록 피지 또는 단속기, 모터 단속기 (480V AC) 65kA
모든 UL 목록 피지 또는 단속기, 모터 단속 (600 V AC) 18 kA
모든 UL 목록 피지 또는 회로 차단기, 그룹 설비 (480Y / 277 V AC) 의 탭 선도자 보호 65 kA
모든 UL 목록 피지 또는 회로 차단기, 그룹 설치 (600Y / 347 V AC) 에서 탭 전도기 보호 18 kA
최대 작동 전압 UL/CSA:
주 회로 600V AC




경력급 UL/CSA:
(200V AC) 3단계 1 Hp
(208V AC) 3단계 1 Hp
(220... 240V AC) 3단계 1.5 Hp
(440... 480V AC) 3단계 3HP
(550... 600V AC) 3단계 5 Hp
완전 로드 암퍼 모터 사용:
(200V AC) 3단계 6.3A
(208V AC) 3단계 6.3A
(220... 240V AC) 3단계 6.3A
(440... 480V AC) 3단계 4.8A
(550... 600V AC) 3단계 6.1A
로터 앰퍼 잠금:
(200V AC) 3단계 37.8A
(208V AC) 3단계 37.8A
(220... 240V AC) 3단계 37.8A
(440... 480V AC) 3단계 32A
(550... 600V AC) 3단계 36.8A
일반용품 UL/CSA 등급:
(600V AC) 6.3A
연결 용량 주요 회로 UL/CSA:
유연한 1/2x 16-12 AWG
1/2x 16-12 AWG에 꽂힌
튼튼한 토크 UL/CSA:
주 회로 10... 12 in·lb

환경

대기 온도:
방안 주변 0...+40 °C
-25 °C ~ +70 °C
-25... +60 °C로 보상된 작업
보관 -50... +80 °C
대기 온도 보상:
네
허용되는 최대 운용 고도:
2000m
IEC 60068-2-27에 따른 충격 저항성:
11ms 펄스 25g
진동 저항성:
5g 3... 150 Hz
