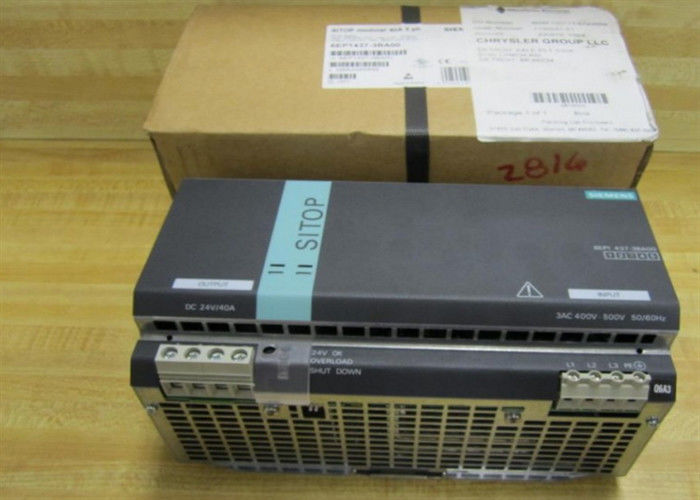

시멘스 6EP1 437 3BA00 전원 공급 입력 400-500 V 3 AC 출력: 24 V DC/40 A

시멘스 6EP1 437 3BA00 전원 공급 입력 400-500 V 3 AC 출력: 24 V DC/40 A


6EP1 437 3BA00에 대한 세부 정보

기상 번호 (시장 정면 번호) 6EP1437-3BA00
제품 설명 SITOP 모듈형 40 A 안정화 된 전원 입력: 400-500 V 3 AC 출력: 24 V DC/40 A
제품군 주문 데이터 개요
제품 라이프 사이클 (PLM) PM400:단계 종료 시작
PLM 효력 날짜 제품 폐지 이후: 01.10.2014

입력
데이터 시트 6EP1437-3BA00
시토프 모두라 / 3AC / 24VDC / 40A
SITOP 모듈 40A 안정화
전원 입력: 3 AC 400-
500V 출력: 24V DC/40A
입력
입력 3단계 AC
이름 전압 값 Vin 이름 전압 400... 500 V
전압 범위 AC 320... 550 V
● 참고: Vin > 340 V부터 시작
넓은 범위 입력 네
과전압 저항 2.3 × Vin 등급, 1.3 ms
원전 버퍼링 (Vin = 400V)
주력 버퍼링 용량 최하위, 최소 6 ms; Vin = 400 V
가명선 주파수 1 50 Hz
가명선 주파수 2 60 Hz
가명선 범위 47... 63 Hz
입력 전류
● 등급 입력 전압 400V 2.2A
켜기 전류 제한 (+25 °C), 최대 70A
1t, 최대 2.8A2·s
내장 입력 피지
네트워크 전원 입력에서의 보호 (IEC 898) 요구 사항: 3극 연결된 소형 차단기 10... 16 A
특징 C 또는 차단기 3RV2011-1DA10 (3A 설정) 또는
3RV2711-1DD10 (UL 489)

출력
제어된, 격리된 DC 전압
정전압 Vout DC
24V
전체 허용, 정적 ±
3%
정적 전력 보상, 약
00.1%
정적 로드 균형, 약
00.2%
잔류 파동 피크-피크 최대
100mV
피크-피크, 최대 (밴드위드:20MHz)
200mV
조정 범위
24...28.8V
제품 기능 출력 전압 조절
네
출력 전압 설정
포텐티오미터를 통해 최대 960W
상태 표시
녹색 LED 24V OK
신호
신호 모듈을 통해 ((6EP1961-3BA10)
켜고 끄는 동작
보우트 (소프트 스타트) 를 초과하지 않습니다.
시작 지연, 최대
2.5초
최대 출력 전압의 전압 증가 시간

등급 전류 값 40A 이상
전류 범위 0... 40A
● 참고: +60... +70 °C: 2%/K의 경화
공급되는 액티브 파워는 전형적으로 960 W
단기 과부하 전류
● 일반적으로 120A 가 작동 하는 동안 단절
과도한 전류에 대한 과부하 능력의 기간
● 작동 중 단회로에서 25ms
일정한 과부하 전류
● 시작 중 단장 경우 전형적인 46A
더 나은 성능을 위한 병렬 스위칭 예; 스위칭 가능한 특성
향상 된 병렬 전환 가능한 단위의 수
성능
2
효율성
가등급, 가등급, 약 90%
가등급 전력 손실 Vout, 가등급 Lout, 약 106W
닫힌 순환 제어
동적 전력 보상 (Vin 등급 ±15%) 최대 1 %
동적 부하 평형 (Iout: 50/100/50 %), Uout ± typ. 2 %
로드 스테이프 설정 시간 50~100%, 보통 4ms
부하 단계 설정 시간 100~50%, 보통 4ms
설정 시간 최대 10 ms
보호 및 감시
출력 과전압 보호 < 35V
전류 제한, 46A
출력 단절 방지 속성 예
단전 보호 또는, 일정한 전류 특성 약 46A 또는 잠금
종료
지속 가능한 단회전 전류 RMS 값
● 전형적인 46A
과부하/단계 표시기 LED 노란색 "대부하"를 표시하고, LED 빨간색은 "제장 종료"를 표시합니다.
