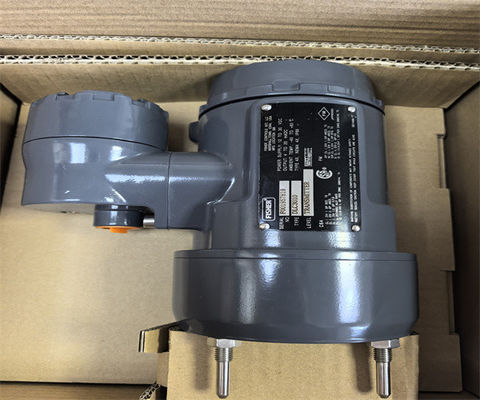

DLC3010 디지털 레벨 컨트롤러 PLC 프로그래밍 가능한 논리 컨트롤러

DLC3010 디지털 레벨 컨트롤러 PLC 프로그래밍 가능한 논리 컨트롤러

피셔 번호 DLC3010

4~20mA 2개의 케이블

전원 공급: 24Vdc

FIELDVUE DLC3010 디지털 레벨 컨트롤러는 레벨 센서와 함께 액체 레벨, 두 액체 사이의 인터페이스 레벨 또는 액체 특이 중력 (밀도) 을 측정하는 데 사용됩니다.레벨 또는 특이 중력의 변화는 이동기에 떠있는 힘을 행사디지털 레벨 컨트롤러는 이 회전 움직임을 전자 신호로 변환합니다.

DLC3010는 액체의 수준, 인터페이스 수준 또는 밀도를 감지하도록 구성 할 수있는 통신, 마이크로 프로세서 기반 도구입니다.
4 ~ 20 밀리 앰퍼 전류 신호를 제공하는 DLC3010, HART® 통신 프로토콜을 사용하여 프로세스 운영에 중요한 정보에 쉽게 액세스 할 수 있습니다.이 과정에 대한 정보를 얻을 수 있습니다DLC3010은 Emerson 자동화 솔루션 DeltaVTM 시스템으로 아날로그 또는 HART 디지털 신호 모드에서 사용할 수 있습니다.

사용 가능한 구성
DLC3010 디지털 레벨 컨트롤러:
격리 및 격리 없는 249 센서에 장착됩니다.
표 4 및 5 및 센서 설명
기능: 송신기
통신 프로토콜: HART

스펙DLC3010 디지털 레벨 컨트롤러

피셔 FIELDVUE DLC3010 디지털 레벨 컨트롤러는 프로세스 운영에 중요한 정보에 쉽게 액세스 할 수 있도록 도와줍니다.

475 또는 375 필드 커뮤니케이터를 사용하여 프로세스, 도구 또는 센서에 대한 정보를 수집합니다.디지털 레벨 컨트롤러 DLC3010는 DeltaVTM 시스템과 함께 아날로그 또는 HART® 디지털 신호 모드에서 사용할 수 있습니다..

레버 잠금

레버 잠금 융합 접근 손잡이에 내장되어 있습니다. 손잡이가 열려있을 때, 중립 위치에 레버를 위치
결합을 위한 이동 위치. 어떤 경우 이 기능은 폭력적인 움직임으로부터 레버 집합을 보호하기 위해 사용됩니다.
운송 중에
DLC3010 컨트롤러는 수신 시 다음 기계적 구성 중 하나를 갖는다.
1완전히 조립되고 결합 된 케이지 디스플래서 시스템은 디스플래서 또는 드라이버 막대기를
가동 범위는 기계적 수단으로 작동합니다. 이 경우 액세스 손잡이 (그림 2) 는 잠금되지 않은 위치에 있습니다.
캘리브레이션 전에 디스플래서 차단 하드웨어를 제거하십시오. (적절한 센서 설명서를 참조하십시오.)
짝이 잘 되어 있어야 합니다.

전력/전류 루프 연결

디지털 레벨 컨트롤러 터미널을 통해 전압을 보장하기 위해 충분한 크기의 평범한 구리 전선을 사용
12.0 볼트 DC 아래로 이동하지 않습니다. 그림 9에 표시된 것처럼 현재 신호 전선을 연결합니다. 연결을 수행 한 후, 다시 확인
연결의 양극성과 정확성을 확인하고 전원을 켜면 됩니다.
연구개발 연결
프로세스 온도를 감지하는 RTD를 디지털 레벨 컨트롤러에 연결할 수 있습니다.
온도 변화에 대한 특정 중력 교정을 자동으로 수행합니다. 최상의 결과를 위해
최적의 EMC 성능을 위해, 3 미터 (9.8 피트) 이상 보호 된 와이어를 사용 하 여
RTD를 연결합니다. 방패의 한쪽 끝만 연결합니다.
기기 터미널 박스 또는 RTD 열기구로
그림 11

2선 RTD 연결

1터미널 상자에서 RS와 R1 단말 사이에 점퍼 와이어를 연결.
2RTD를 R1와 R2 터미널에 연결합니다.
