IC693PWR321의 제품 설명

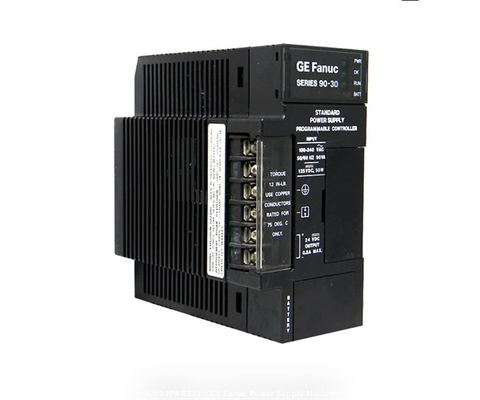

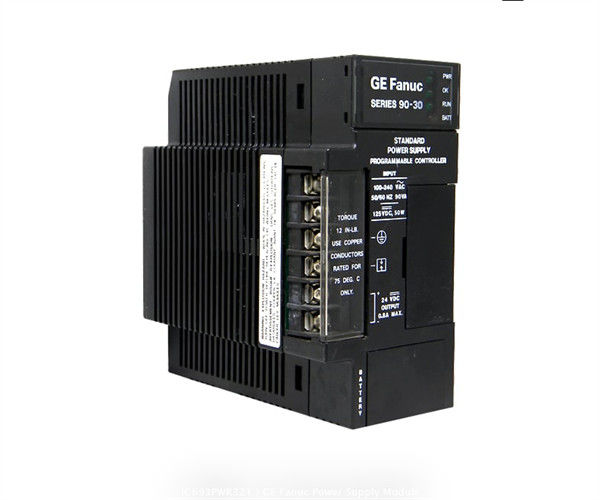

GE Fanuc IC693PWR321은 표준 전원 공급 장치이다. 이 단위는 직류 또는 대류를 사용할 수있는 30 와트 전원 공급 장치입니다. 120/240 VAC 또는 125 VDC의 입력 전압으로 작동합니다.+5VDC 출력 이외, 이 전원 공급은 +24 VDC 출력을 두 개 제공할 수 있습니다. 하나는 90-30 시리즈 출력 릴레이 모듈의 전원 회로에 사용되는 릴레이 전력 출력입니다. 다른 하나는 고립 출력입니다.일부 모듈에서 내부적으로 사용되는그것은 또한 24 VDC 입력 모듈에 대한 외부 전원을 제공할 수 있습니다.

I/O 모듈과 마찬가지로, 이 전원 공급은 90-30 시리즈 시스템과 쉽게 호환되며 모든 CPU 모델과 작동합니다.전원 공급 장치에 제한 기능이 있습니다. 직접적인 단축이 발생하면 전원을 종료하여 하드웨어를 보호합니다.. IC693PWR321는 사용자 연결을 위해 6 개의 단말기를 가지고 있습니다. 모든 시리즈 90-30 전원 공급원처럼,이 모델은 CPU 성능에 연결됩니다. 이것은 단순하고 안전,고장 견딜 수 있는 기능전원 공급 장치에는 또한 첨단 진단 기능과 내장된 스마트 스위치 퓨징 기능이 있습니다. 이것은 단위를 사용할 때 높은 성능과 안전성을 높여줍니다.

GE Fanuc IC693PWR321는 GE Fanuc 90-30 시리즈 플랫폼의 일부인 표준 전원 모듈입니다. 이 전원 공급 장치의 부하 용량은 30 와트입니다.그리고 명소 입력 전압은 100~240 VAC 또는 125 VDC출력 용량은 15 와트 5VDC, 20 와트 24VDC 및 15 와트 + 24VDC 릴레이다. GE Fanuc IC693PWR321 모듈은 90-30 시리즈의 전력 모듈이다.그것은 Fanuc 90-30 시리즈 PLC의 처리 능력에 전력을 제공합니다. 메인보드의 가장 왼쪽에 있는 슬롯에 위치한다. 그 등급 전력은 30 와트이다. 그것은 AC 및 DC 전원과 함께 작동 할 수 있다.장치의 입력 전압 소스의 전압 범위는 85~264 볼트 AC 또는 100~300 볼트 DC가어야 합니다.그것은 5V DC 및 24V DC 전압을 제공하며, 일부 모듈이 외부 전원을 공급하는 고립 된 24V DC 전압 전원 공급을 제공합니다.최고 전류는 4 암페르입니다.이 프로그래밍 가능한 컨트롤러의 전원 공급 장치는 견고한 구조를 가지고 있으며 배터리가 장착되어 있습니다.IC693PWR321 모듈은 모든 CPU 모델과 완전히 호환됩니다.전원 모듈은 CULUS 및 CE 표준 인증을 통과했습니다. 그것은 클래스 1 디비전 2 등급 환경에서 작동하도록 설계되었습니다.

IC693PWR321 모듈은 전력 제한 기능을 가지고 있으며 직접 단전 경우 하드웨어를 즉시 보호 할 수 있습니다.전원 공급 장치는 운영자 연결을 위해 6 개의 단말기가 장착되어 있습니다.그것은 모든 이벤트와 운영자를 위한 업데이트를 추적 할 수있는 향상 된 진단 기능을 가지고 있습니다. 전력 공급 장비는 보호 조치로 지능식 스위치 피지와 장착되어 있습니다.통신용, IC693PWR321 모듈은 RS-485 일련 포트를 장착하고 있습니다. 일련 포트를 사용하여 다른 주변 장치 및 CPU / 컴퓨터를 연결할 수 있습니다.IC693PWR321는 AC 또는 DC 전원으로부터 공급될 수 있습니다.이 전원 공급 장치의 AC 입력 전압 범위는 85-264 VAC이며 명목 값은 120-240 VAC입니다. DC 전원 공급 장치 전압의 허용 전압 범위는 100-300 VDC입니다.소속기:. 그것의 입력 전력 요구 사항은 90 VA (AC 입력) 및 50W (DC 입력). 250 밀리 초 동안 4 A의 최고 급류에 견딜 수 있습니다.IC693PWR321의 출력 전력 능력은 5 VDC 및 24 VDC 릴레이 동작에 최대 15 와트를 포함합니다.; 24VDC 릴레이는 최대 15와트, 24VDC 격리 장치는 최대 20와트입니다. 이 전원 공급 장치의 출력 전압은 5.0 VDC에서 5.2 VDC이며, 명목 값은 5.1 VDC입니다.24VDC 릴레이의 경우 24VDC에서 28VDC; 21.5VDC ~ 28VDC, 24VDC 동작을 고립하는 데 사용됩니다. 6.4VDC ~ 7VDC에서 과전압 보호 및 4A에서 과전류 보호, 최대 20 밀리 초의 유지 시간.

기술 사양

GE Fanuc IC693PWR 시리즈 90-30 고용량 전원 공급 모듈은 I/O 모듈과 마찬가지로 간단하게 켜지며 모든 시리즈 90-30 CPU와 작동합니다. Each version provides auto-ranging so there is no need to set jumpers for different incoming power levels and they are current limiting so a direct short will shut the power supply down to avoid damage to the hardware. 90-30 시리즈 전원 공급 장치는 단순하고 안전하며 오류 용인성을 위해 CPU의 성능에 묶여 있습니다.첨단 진단 및 내장된 스마트 스위치 퓨징은 전원 공급 장치의 다른 안전 기능 중 하나입니다.
