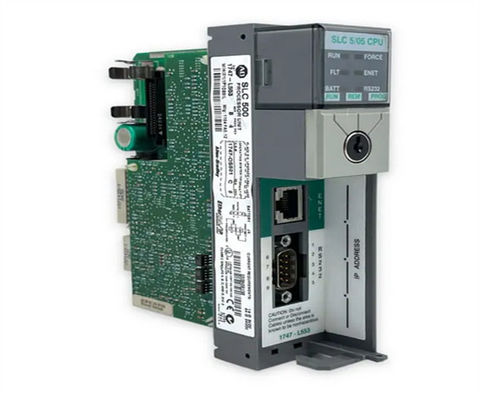

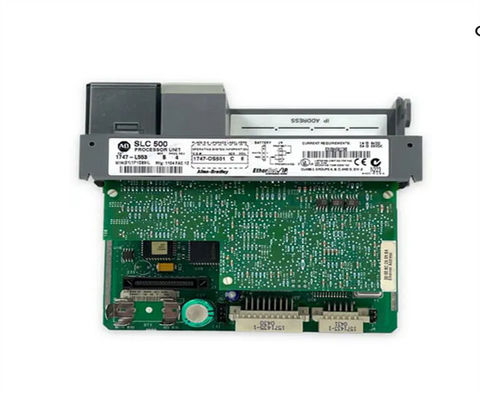

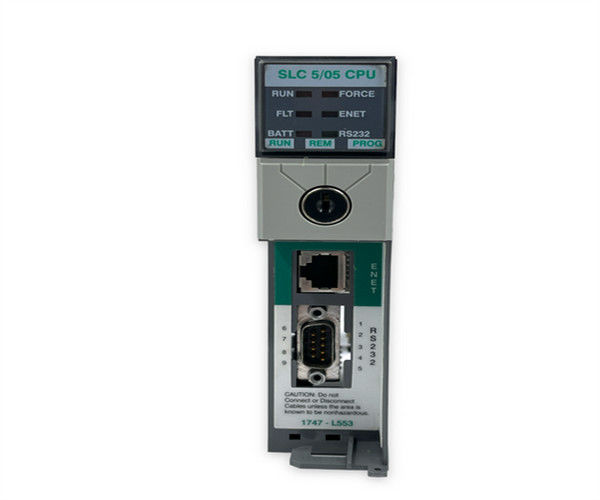

1747-L553 앨런 브래들리 SLC 5/05 프로세서 마이크로프로세서 컨트롤러 디지털 IO 모듈

1747-L553에 대한 설명

이 모듈, 1747-L553은 HAVC 제어, 작은 프로세스 컨트롤러 및 재료 취급과 같은 여러 유용한 응용 프로그램을 가진 Allen Bradley SLC 500 시리즈의 일부입니다.그것은 PLC-5에 기반한 프로세스를 가지고 있으며 사용자 이해를 위한 고급 명령어 집합과 함께 제공됩니다이 단위는 SCADA 애플리케이션을 위해 전체 시스템 전체에 설정되거나 독립적으로 남아있을 수 있습니다. 총 64,000 단어까지 저장할 수 있습니다.데이터 또는 프로그램 정보에 000개의 단어를 사용할 수 있습니다., 4,000은 데이터에만 사용할 수 있습니다. 또한 480 아날로그 I / O까지 포함, 4096 입력과 출력. 여전히 프로그램 스캔 시간은 단어 당 0.9 밀리 초이고, I / O 스캔 시간은 0.225 밀리초.

1747-L553의 뒷면 전류는 1 A에서 5 볼트 DC (직류) 와 0 A (175 mA) 에서 24 볼트 DC이다. 이 단위는 3 개의 로컬 I/O 체시와 로컬 I/O 체시에 대한 30 개의 모듈 슬롯을 갖추고 있다.이더넷과 RS-2332 통신 포트, 네트워크 통신을 위해 구성되어 있으며 1761-NET-AIC 변환기에 연결됩니다. 이 프로세서는 실시간 시계를, 내장 달력을, 키 스위치를플래시 메모리 업그레이드 그것의 시리즈 기능 외에도, 온라인 프로그래밍, 그리고 부동 소수점 수학

작동 중 이 단위는 30g의 작동 충격에 견딜 수 있으며 0~60°C 온도 표준을 준수하는 환경에서만 작동해야 합니다.

앨런 브래들리/록웰 자동화 1747-L553 모듈은 앨런 브래들리 SLC 500 및 SLC 5/05 시리즈의 CPU 또는 중앙 프로세서 유닛 모듈이다.이 CPU는 배터리 백업을 지원하는 CMOS RAM을 내장하고 있습니다, 또한 64K의 추가 메모리를 제공하는 앨런 브래들리 1747-M13 메모리 모듈을 지원할 수 있습니다. 1747-L553 CPU 모듈은 이더넷 채널과 RS-232, DH-485, DF1,또는 ASCII 포트이 CPU는 가장 유연한 CPU 중 하나입니다.

1747-L553에 대한 기술 사양

약 1747-L553

앨런 브래들리 1747-L553 프로세서는 산업용 모듈형 프로세서이다. SLC 5/05 1747-L553 프로세서는 다른 장치 및 응용 프로그램과 최대 64 개의 연결을 지원합니다.그 중 4개가 항상 들어오는 연결입니다., 4은 항상 출력 연결이고, 56은 입출력 연결이 될 수 있습니다.프로세서의 등급 전력 소비는 4 와트이며 24 볼트 DC에서 0 밀리암프 전류와 5 볼트 DC에서 1 암프 전류를 끌어냅니다.1747-L553 프로세서는 전원이 켜졌을 때 설치하거나 제거해서는 안되며 전원이 켜졌을 때 전선을 연결해서는 안 됩니다.또한 프로세서는 ESD 또는 정전 전류 배열을 포함 할 수있는 표면에 노출되어서는 안됩니다.프로세서는 1746 체스 0 슬롯에 설치되어야 합니다. 다른 슬롯에 프로세서를 설치하면 작동 할 수 없습니다.

또한 과열을 방지하기 위해 설치 후 보호 포장을 Allen-Bradley 1747-L553 프로세서에서 제거해야합니다.1747-CP3 케이블은 1747-L553 프로세서에서 채널 0을 컴퓨터의 일련 포트로 연결하는 데 사용할 수 있습니다.1747-UIC 인터페이스 변환기는 프로세서에서 채널 0을 컴퓨터의 USB 포트로 연결하는 데도 사용할 수 있습니다.프로세서의 채널 1 컴퓨터의 이더넷 포트에 연결하는 데 사용할 수 있습니다. 교체 가능한 리?? 배터리는 RAM에 배터리 백업을 제공하기 위해 1747-L553 프로세서에서 제공됩니다. 이 배터리는 최대 2 년 동안 백업을 제공 할 수 있습니다.배터리는 프로세서의 앞 패널에 있는 BATT 표시기가 배터리 수준이 낮다는 것을 나타낼 때 교체해야합니다..
