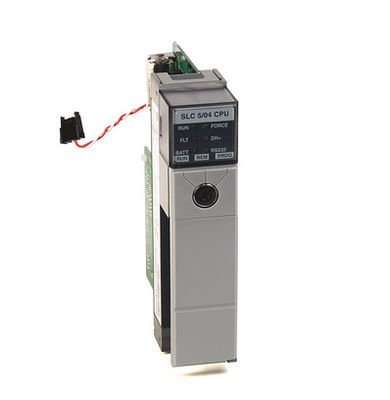

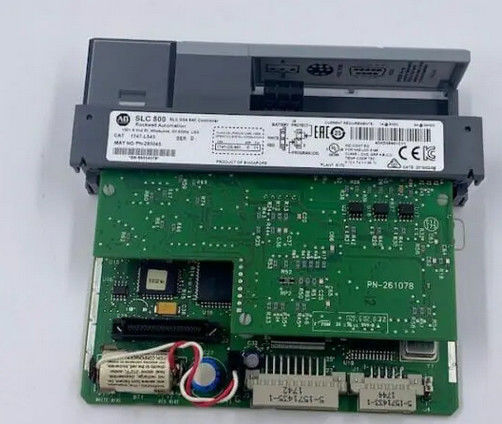

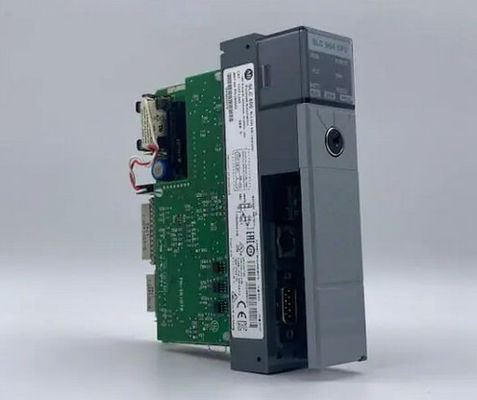

1747-L543 앨런 브래들리 SLC 5/04 64K 컨트롤러 모듈

1747-L543의 설명

1747-L543은 앨런-브래들리 (Allen-Bradley) 의 SLC 500 모듈 하드웨어의 컨트롤러 모듈입니다. 메모리 또는 64 KB와 함께 제공됩니다.그리고 9핀 RS-232 포트 및 3 와이어 터미널 데이터 하이웨이 플러스 (DH+) 프로토콜과 같은 내장 통신 인터페이스4096개의 입문점과 4096개의 출력점을 사용할 수 있습니다.

앨런 브래들리 1747-L543는 SLC 500 제품군의 강력한 프로세서 중 하나입니다. 1747-L543 프로세서는 유연하며 다양한 I/O 채널, 메모리, 포트,그리고 명령어 세트이것은 주어진 응용 프로그램의 정확한 요구를 충족시키는 것을 용이하게합니다. SLC 5/04 프로세서 가족 중 하나인 프로세서는 16K, 32K 또는 64K 단어의 메모리 용량을 제공합니다.1747- L543 자체는 30 I / O 모듈 슬롯이 있습니다, 4096 입력 포트 및 출력 포트, 최대 64K 메모리. 표준 배터리 지원 RAM 및 백업 플래시 메모리. 1747-L543는 5V DC에서 1A 및 24V DC에서 0A의 전력 부하를 가지고 있습니다.프로세서는 강제 I/O에 대한 상태 정보를 제공하는 LED 표시기가 있습니다., RS-232, DH+, CPU 오류 및 실행. 1747-L543의 평균 프로그램 스캔 시간은 0.9 ms/K이며 전형적인 I/O 스캔 시간은 0.225 ms입니다. 전력 손실의 경우,프로세서는 프로그램 스캔 대기 시간이 있습니다., 전력 부하에 따라 20ms에서 3초까지 다양합니다. 또한 프로세서는 다른 프로세서, 터미널 및 인터페이스와의 통신을 위해 DH + 포트를 내장하고 있습니다.RS-232C 통신 포트DH+는 DH-485보다 3배나 빠르기 때문에 유리합니다.

1747- L543를 설치할 때 전극전하를 조심해야 합니다.사용 전에 포장을 제거하여 과열을 방지하기 위해 추가 주의가 필요합니다.. 1747-L543은 제대로 작동하기 위해 왼쪽 슬롯 (슬롯 0) 에 삽입되어야 합니다. 적용 된 전력으로 모듈을 연결하거나 분리하지 마십시오.

로크웰 배제책: 이 제품은 사용 된 잉여품입니다. PDF 공급은 이 제품의 제조업체의 허가된 잉여품 딜러 또는 제휴업체가 아닙니다.제품에는 더 오래된 날짜 코드가 있거나 공장 또는 승인 된 딜러에서 직접 사용할 수있는 것보다 오래된 시리즈가있을 수 있습니다.. PDF 공급은이 제품의 허가 된 배급자가 아니기 때문에, 원래 제조업체의 보증은 적용되지 않습니다. 많은 앨런 브래들리 PLC 제품은 이미 펌웨어를 설치하고 있지만,PDF 공급은 PLC 제품이 펌웨어와, 펌웨어가 있는 경우, 펌웨어가 애플리케이션에 필요한 수정 레벨인지PDF 공급은 또한 로크웰에서 제품에 대한 펌웨어를 다운로드하거나 기타 방법으로 얻는 능력이나 권리에 대해 어떠한 진술도 하지 않습니다.PDF 공급 또한 제품에 그러한 펌웨어 설치에 대한 귀하의 권리에 대해 어떠한 진술도 하지 않습니다.PDF 공급은 귀하의 이름으로 펌웨어를 구입하거나 공급하지 않습니다.. 펌웨어 획득 또는 설치와 관련된 모든 최종 사용자 라이선스 계약 또는 유사한 문서의 조건을 준수하는 것이 귀하의 의무입니다.

예상 운송량 1747-L543호
크기는 1.3" x 5.8" x 5.0"
(3.2cm x 14.6cm x 12.7cm)
무게: 0.3kg
