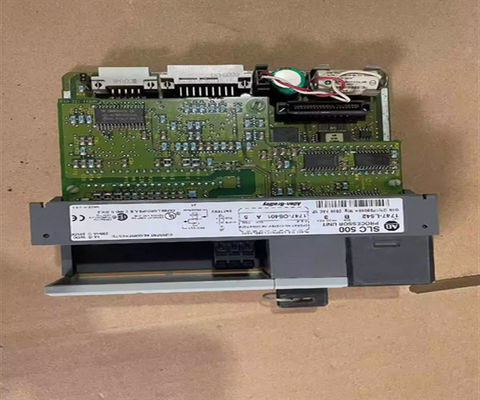

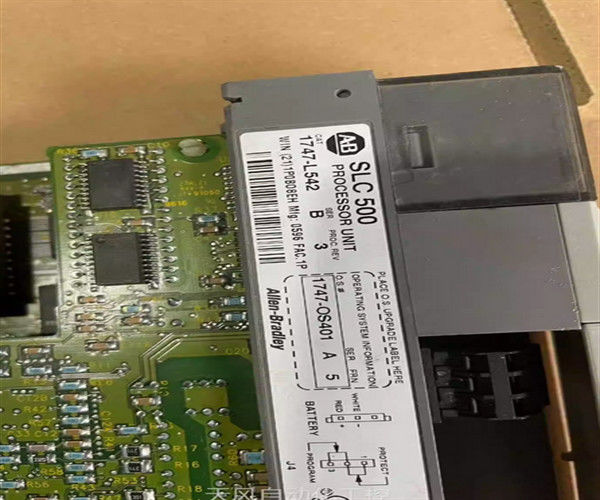

앨런 브래들리 1747-L542 컨트롤러 모듈 SLC 500 모듈 하드웨어

1747-L542 SLC는 SLC 5/03 컨트롤러이다. 이 컨트롤러는 1747-L52 SLC 5/03 카테고리에 해당하는 세 (3) 개의 컨트롤러 중 하나입니다.이 컨트롤러는 SLC 5/03의 중급 컨트롤러입니다. 32 KB의 사용자 메모리를 가지고 있지만 여전히 4096 입출력 처리 할 수 있습니다..

1747-L542는 모듈형 하드웨어와 함께 사용된다. 이 프로세서는 1746-A2, 1746-A7, 1746-A10 및 1746-A13와 같은 모든 SLC 차체의 슬롯 제로 (0) 에 설치된다.그것은 뒷판에 공급되는 전력으로 전원을 공급하지만, 차체의 가장 왼쪽에 설치된 시스템 전원 공급 장치에서 공급됩니다.

This SLC processor has integrated RS232 and Data Highway Plus (DH+) communication port which allows this processor to be communicated with computer-based control systems such as Human Machine Interface (HMI) or Supervisory Control and Data Acquisition (SCADA)이 프로세서는 또한 PLC 5와 같은 다른 앨런 브래들리 프로그래밍 가능한 논리 컨트롤러 (PLC) 를 위한 메시지 전송 또는 패스 트루 통신을 구현하는 데 사용될 수 있습니다.컴팩트 로직스 및 컨트롤 로직스 플랫폼.

이 프로세서는 실행, CPU 오류, 강제 I / O, 배터리 저하, RS-232 및 DH + LED와 같은 상태 지표로 구성되어 있습니다. 또한 프로세서의 작동 모드를 전환하는 키가 제공됩니다.앨런 브래들리 1747-L542는 32K 단어 처리 능력을 가진 SLC 500 SLC 5/04 모듈 처리 장치입니다., 특히 4K 데이터 저장소 및 프로그램 데이터에 대한 28K 단어. 최대 4096개의 디스크리트 입력과 4096개의 디스크리트 출력을 가지고 있으며 최대 480개의 로컬 아날로그 I/O가 있습니다.1747-L542은 또한 최대 3 개의 로컬 I / O 차체를 가지고 있습니다., 로컬 I/O 차체에 최대 30개의 슬롯을 가지고 있다. I/O 스캔 시간은 0.255 밀리 초이고, 전형적인 프로그램 스캔 시간은 0.9 밀리 초/Kword이며, 비트 실행 시간은 0.37 밀리 초이다.전력 손실 후 20 밀리 초부터 3 초까지의 프로그램 스캔 대기 시간.

전력 스캔 대기 시간은 전원 공급 장치의 로딩에 달려 있습니다. 또한 메모리 백업에 플래시 EPROM을 사용하고 있으며 1747-L542 프로세서의 32KB RAM는 배터리를 지원합니다.통신 포트는 RS-232 포트와 DH+ 포트. 상태 LED 또한, 특히 낮은 배터리, CPU 오류, 실행, 강제 I / O, DH + 및 RS-232에 사용할 수 있습니다.1747-L542의 배면 전류는 5 볼트 DC에서 1 A이며 전류는 24 볼트 DC에서 175 mA입니다.32~140도에서 작동하고 -40~185도에서 보관할 수 있고,응축되지 않는이 프로세서의 가속도는 2.5G로 57에서 2000 헤르츠, 이동은 0.015 인치, 최고에서 최고, 5에서 57 헤르츠, 그리고 작동 충격은 30G입니다.
