| 원래 장소: | 일본 |
| 브랜드 이름: | AB |
| 인증: | CE |
| 모델 번호: | 1747-L541 |
| 최소 주문 수량: | 1 |
|---|---|
| 가격: | Negotiated |
| 포장 세부 사항: | 새로운 원형 |
| 배달 시간: | 3~5일 |
| 지불 조건: | L/C, T/T |
| 공급 능력: | 1000 |
| 브랜드: | AB | 제품 종류: | 디지털 I 오우 모듈 |
|---|---|---|---|
| 부문 번호: | 1747-L541 | 원산지: | 일본 |
| 신호 범위 :: | 4...20mA, 0...20mA | 온도 정격 :: | -20...55 Ｃ (- 한 4... 131' Ｆ) |
| 강조하다: | 1747-L541 SER B SLC 500,앨런 브래들리 1747-L541 SER B |
||

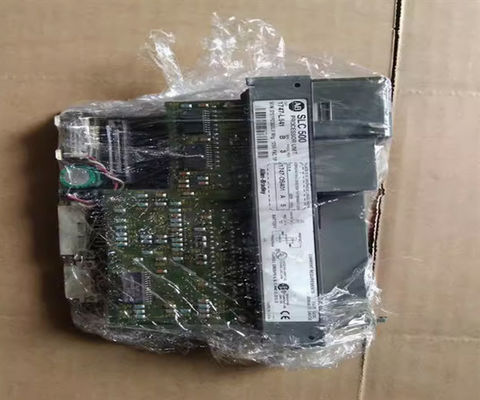

앨런 브래들리 1747-L541 SER B PROC REV 3 SLC 500 프로세서
앨런 브래들리 1747-L541은 SLC 500 시리즈의 일부인 SLC 5/04 프로세서이며, 1747-L541, L542, L543 컨트롤러도 포함됩니다.더 빠른 통신과 짧은 프로그램 실행 시간으로 향상된 고성능 프로세서입니다.. SLC 5/04는 16K, 32K, 또는 64K 단어 메모리와 함께 제공되며 최대 4096 입력 및 출력 포인트를 제어 할 수 있습니다. 통신을 위해,1747-L541은 확장된 메시지 기능과 고속 통신을 지원하는 DH+ 채널을 내장하고 있습니다.또한 DF1 라디오 모??, DH-485, ASCII 및 Modbus RTU 통신을 지원하는 RS-232 채널을 갖추고 있습니다. 프로그래밍을 위해,고급 수학 지침과 다양한 추가 지침을 포함합니다.또한 원격 I/O, DeviceNet 패스 트러우 및 간접 주소화를 지원합니다.

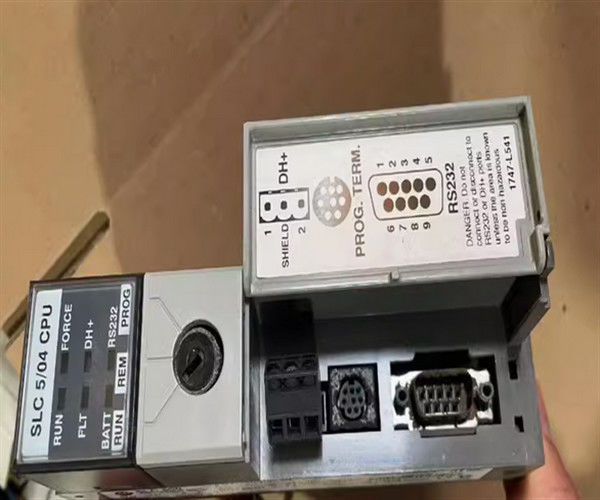

1747-L541은 키워드당 전형적인 프로그램 스캔 시간이 0.9 밀리 초이고 전형적인 I/O 스캔 시간은 0.225 밀리 초입니다.그것은 5 볼트 DC에서 1 Amp 및 24 볼트 DC에서 200 mA의 백플라인 전류 부하를 필요로. 1 밀리초 선택 시간 인터럽트 (STI) 와 0.5 밀리초 분별 입력 인터럽트 (DII) 를 가지고 있습니다. 프로그램 및 데이터 테이블 저장용으로,64 KB 메모리를 가진 1747-M13 플래시 기반 메모리 장치를 사용합니다.. SLC 5/04는 실행, 원격, 또는 프로그램 모드를 선택하기 위해 전면 패널에 3 위치 키 스위치를 포함합니다. 1747-L541 SLC 504는 RUN, FLT, BATT, FORCE, DH +,문제 해결 및 진단용 RS-232 LED 상태 표시기SLC 500 시리즈 프로세서는 간단하고 비용 효율적인 디자인으로 HVAC 제어, SCADA 및 재료 취급과 같은 응용 프로그램에서 좋은 설치를 기록했습니다.
앨런-브래들리 1747-L541은 16 KB 사용자 메모리를 통합하여 최대 4096 입출력까지 처리하도록 설계된 SLC 5/04 컨트롤러입니다.이 컨트롤러는 모듈형 스타일 SLC 500 프로그래밍 가능한 논리 컨트롤러 (PLC) 에 속합니다.
The 1747-L541 ideal for use in medium application as this controller is capable of implementing distributed IO application with the use of a communication adapter on the CPU rack and communication scanner on the IO racks. RS232 통신 포트는 DF1 및 DH485 피어-투-피어 토폴로지를 구성할 수 있으며 DH+ 통신은 확장된 거리 및 멀티 드롭 토폴로지를 지원합니다.
대안적으로 RS232 통신 포트는 1761-NET-AIC와 함께 사용되기도 하며, 일련 포트가 멀티 드롭 네트워크에 연결될 수 있도록 한다.통신 포트의 기본 설정은 악수 하지 않습니다., 19.2 Kbaud, CRC 오류 검사, 복제 패킷, RS232 포트 및 57.6 Kbaud, 노드 주소 = 1 데이터 고속도로 플러스 (DH +) 를 위해 상동 및 부당성을 감지합니다.
1747-L541 컨트롤러는 SLC 500 랙을 장착하고 전자 뒷면으로 연결합니다.시스템 전원 공급은 또한 전자 백플레인을 통해 프로세서의 내부 회로에 전력을 공급해야합니다.
이 컨트롤러는 미국 및 캐나다 안전 표준에 따라 UL에 등록되어 있으며 CE 준수 및 C-Tick 표시가 있습니다.
약 1747-L541 세르 C
1747-L541 시리즈 C 프로세서 모듈은 앨런 브래들리의 SLC 5/04 프로세서 모듈이다. SLC 500 프로세서 모듈 시리즈의 일부이다.CPU는 16개의 사용자 메모리 용량으로 구성되어 있습니다.,000 단어. 그것은 480 아날로그 I / O와 함께 4096 입력과 4096 출력을 가지고 있습니다. 프로세서는 5 볼트 DC에서 1 Amp의 백플레인 전류를 사용하여 전원을 공급합니다. 프로세서의 프로그램 스캔 시간은 0입니다.9 밀리초프로세서 단위의 I/O 스캔 시간은 0.225 밀리 초입니다. 프로세서 단체는 처리 및 통신에 더 빠른 속도를 제공합니다.그것은 다른 프로그램 모드를 선택하기 위해 전면 패널에 키스 스위치로 장착됩니다로컬 통신을 위해 프로세서는 DH+ 포트와 RS-232 포트를 사용합니다. 프린터는 RS 포트에 추가 될 수도 있습니다.1747-L541 시리즈 C 프로세서 모듈은 64 개의 백업 플래시 메모리이 프로세서는 호환되는 앨런 브래들리 SLC 500, PLC 2, PLC 5, Controllogix 프로세서와 메시징을 지원합니다. 프로세서 모듈은 원격 I/O도 지원합니다.
1747-L541 시리즈 C 프로세서 모듈은 차시 내부에 장착되어 있으며 개방형 칸막이를 가지고 있습니다.프로세서는 모듈의 작동 및 통신 상태를 표시하는 상태 LED가 장착되어 있습니다.프로세서 모듈은 Windows 플랫폼에서 실행되는 RSLogix 500 소프트웨어를 사용하여 프로그래밍 할 수 있습니다.제어 시스템의 다른 응용 요구 사항은 프로세서 단위를 사용하여 충족 될 수 있습니다.1747-L541 시리즈 C 프로세서 모듈은 HVAC 제어, 조립 작업, SCADA 응용 프로그램 및 프로세스 제어 등 다양한 응용 프로그램으로 사용할 수 있습니다.1747-L541 시리즈 C 프로세서 모듈은 0 ~ 60도 섭씨 온도 범위 내에서 작동해야합니다.. 프로세서는 내장 된 실시간 시계로 장착되어 있습니다. 부동 소수점 데이터와 복잡한 명령어를 지원합니다.
| 제조업자 | 로크웰 자동화 |
|---|---|
| 브랜드 | 앨런-브래들리 |
| 부품 번호/카탈로그 번호 | 1747-L541 |
| 시리즈 | SLC 500 |
| 입력물 | 4096 |
| 모듈 유형 | SLC 5/04 프로세서 |
| 출력 | 4096 |
| 아날로그 I/O | 480 |
| 기억력: | 최대 16 KB, 배터리 지원 RAM |
| 프로그램 스캔 시간 | 00.9 ms/K |
| 사용자 메모리 | 161,000 단어 |
| I/O 체시 | 3 |
| 차체 모듈 슬롯 | 30 |
| I/O 스캔 시간 | 0.225 밀리초 |
| 의사소통 | 데이터 하이웨이 플러스 (DH+), RS-232 |
| 백업 메모리 | 1747-M13 |
| 환경 온도 | 0~60°C |
| 키워드별 프로그램 스캔 시간 | 0.9 밀리초 |
| 배터리 백업 메모리: | 네, 1747-BA |
| UPC | 10662468653029 |
| UNSPSC | 32151705 |
