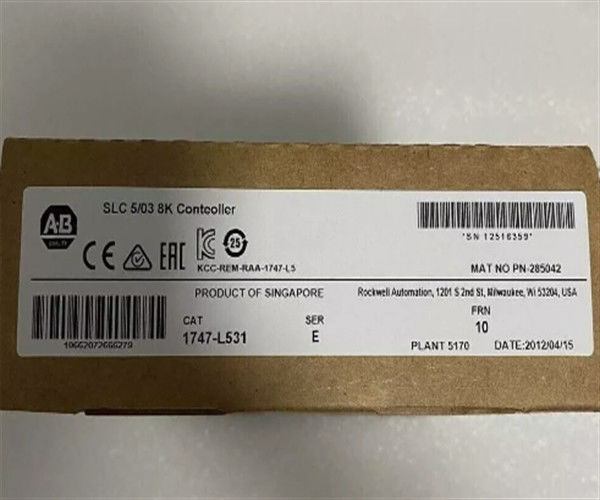

앨런 브래들리 1747-L531 SLC 500 PLC 프로세서 로크웰 자동화

1747-L531의 설명

앨런 브래들리 1747-L531은 SLC 500 모듈 하드웨어 스타일 시리즈에 속하는 SLC 5/03 프로세서 타입 모듈이다.단순한 독립 시스템에서 큰 시스템, 복잡한 분산된 모듈. 처리량을 수행하도록 설계되었으며, 아날로그, 디지털 및 지능형 I/O 를 포함한 60개의 다양한 I/O 모듈을 지원할 수 있으며, 추가로 최대 4개의 I/O 를 제어할 수 있습니다.096 출력 및 입력 포인트그것은 SLC 500 모듈 프로세서, 호환되는 체시, 전원 공급, 및 포함 된 모든 부품에 대한 설치 지침과 함께 제공됩니다. 이 모듈은 C-Tick 표시, CE 준수,캐나다와 미국 안전 표준에 따라 UL 등재,

1747-L531 모듈 프로세서는 프로그램용 메모리 크기가 8K, 16K, 또는 32K로 제공됩니다. 이 사용자 구성 가능한 메모리는 프로그램 저장 또는 데이터 저장에 적용 될 수 있습니다.드라이브는 약 2 년 동안 지속되는 배터리 지원 RAM을 갖추고 있습니다BATT LED 표시기는 교체 가능한 배터리의 전압이 임계 수준 이하로 떨어졌을 때 사용자에게 경고합니다.배터리가 끊어졌을 때 최소 30분 동안 전원이 사용 가능합니다.내장 된 콘덴서 때문에 새로운 배터리가 설치되어 반 시간 (30 분) 이내에 오래된 배터리를 교체하면 RAM에 저장된 모든 데이터가 보존 될 수 있습니다.1747-L531 프로세서는 DH-485 피어 투 피어를 포함한 통신 프로토콜을 수신하고 시작합니다., 컨트롤넷, 이더넷, 데이터 하이웨이 플러스 (DH+), 디바이스넷, 모드버스 RTU 마스터, 그리고 RS232 포트를 통한 풀 듀플렉스 또는 반 듀플렉스 마스터 또는 슬레이브 DF1, ASCII 및 DH-485그것의 전면 패널은 세 가지 작동 모드를 허용하는 3 위치 키 스위치를 가지고 있습니다: 프로그램, 실행 및 원격. 이 키 스위치는 비상 정지 스위치 또는 하드 와이어드 마스터 제어 릴레 대신 사용할 수 없습니다.

이 컨트롤러는 플래시 EPROM을 사용하여 확장 할 수있는 통합된 8K 메모리를 가지고 있습니다.필요한 메모리 모듈은 사용자 메모리의 최대 64K를 지원하는 1747-M13의 부분 번호와 1747-M15의 어댑터 소켓을 가지고 있습니다.. 사용자 프로그램은 잘못된 프로그래밍, 전기 급류 및 소음으로 인해 발생할 수 있는 실수 또는 원치 않는 프로그램 삭제 방지하기 위해 메모리 모듈에 저장되거나 기록 될 수 있습니다.메모리 모듈에 사용자 프로그램을 태울 때 일반적인 규칙은 프로그램 크기가 프로세서 메모리 크기를 초과해서는 안된다는 것입니다. 오류가 있는 프로그램을 기록하지 마십시오. 특히 주요 오류가 있는 프로그램을 기록하지 마십시오. 여기에는 오류 상태와 오류의 원인이 포함됩니다.

사용자 프로그램, 하드웨어 구성이 여기에 구현되고 I/O 강제와 같은 시범화 및 문제 해결 도구가 제공됩니다.

이 프로세서는 또한 대기 시간을 지원합니다.이것은 시스템 전원 공급에 입력 전압이 명목 범위 아래로 떨어지더라도 제한된 시간 동안 프로그래밍 스캔을 계속 할 수있는 프로세서의 능력을 의미합니다.. 대기 시간이 만료되면 CPU는 자동으로 정지 모드로 설정됩니다. 이것은 모든 제어 응용 프로그램에서 이상적이지 않은 갑작스러운 정지를 방지합니다.

로크웰 배제책: 이 제품은 사용 된 잉여품입니다. DO Supply는 이 제품의 제조업체의 허가된 잉여품 딜러 또는 제휴업체가 아닙니다.제품에는 더 오래된 날짜 코드가 있거나 공장 또는 허가 된 딜러에서 직접 사용할 수있는 것보다 오래된 시리즈가있을 수 있습니다..DO 공급은이 제품의 허가 된 배급자가 아니기 때문에, 원래 제조업체의 보증은 적용되지 않습니다. 많은 앨런 브래들리 PLC 제품은 이미 펌웨어를 설치하고 있지만,DO Supply는 PLC 제품이 펌웨어와, 펌웨어가 있는 경우, 펌웨어가 애플리케이션에 필요한 수정 레벨인지DO Supply는 또한 Rockwell에서 제품을 위한 펌웨어를 다운로드하거나 다른 방법으로 획득할 수 있는 귀하의 능력이나 권리에 대해 어떠한 진술도 하지 않습니다.도 공급은 또한 제품에 그러한 펌웨어 설치에 대한 귀하의 권리에 대해 어떠한 진술도 하지 않습니다.도 공급은 귀하의 이름으로 펌웨어를 구입하거나 공급하지 않습니다. 펌웨어 획득 또는 설치와 관련된 모든 최종 사용자 라이선스 계약 또는 유사한 문서의 조건을 준수하는 것이 귀하의 의무입니다.

의1747-L531알렌-브래들리 (Allen-Bradley) 의 SLC 500 모듈 하드웨어용 SLC 5/03 컨트롤러 모듈이다. 8KB의 메모리와 RS-232 포트 및 DH485 통신 포트와 같은 내장 통신 인터페이스가 제공됩니다..4096개의 디스크리트 IO 포인트의 IO 용량을 가지고 있으며, 전형적인 스캔 시간은 1ms/K입니다.
