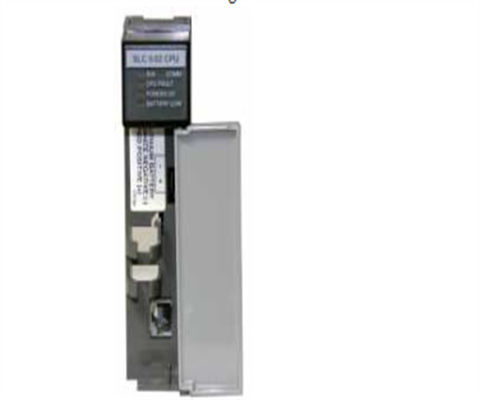

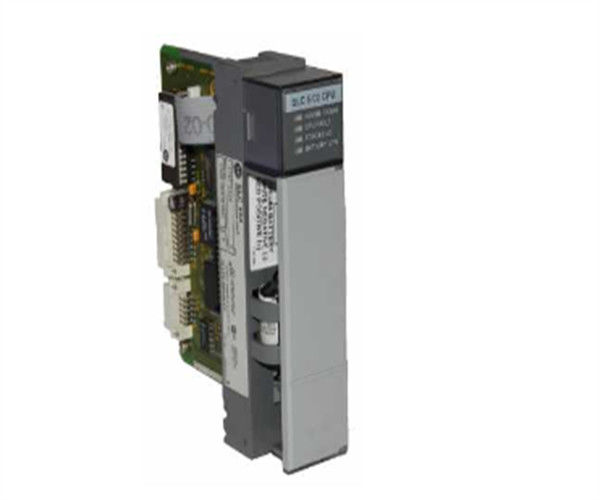

앨런-브래들리 1747-L524 CPU 모듈 프로그래밍 가능한 논리 컨트롤러

1747-L524의 설명

• 앨런 브래들리는 로크웰 오토메이션의 전략적 플래그십 브랜드 중 하나입니다.앨런 브래들리 제품에는 PLC 주변 모듈과 산업 자동화의 상태를 변화시키는 스캐너 등 다수의 자동화 솔루션이 포함됩니다.아날로그, 디지털, 진단 디지털, 모션 제어 및 특수 I / O의 전체 범위로, 1747-L524 CPU Allen-Bradley CPU 모듈은 모든 응용 프로그램 요구 사항을 충족합니다.1747-L524 모듈은 1747-L511을 포함한 더 넓은 SLC500 PLC 타입 단위의 일부입니다., 1747-L514, 그리고 1747-L541 모듈은 I/O 기능과 컨트롤러 호환성입니다. 효율적인 작업 생산을 위해 SLC 500 시리즈 1747-L524 모듈을 통해 독창성을 보여주십시오.480의 프로세서로 장착된 아날로그 I/O, 이 CPU 모듈은 다양한 위치 또는 회사에서 도움이되는 고품질 출력 작업을 만듭니다. 4.8 밀리 초 프로그램 스캔 시간 및 절대 최대 4,096, 모델 1747-L524 모듈 장치는 데이터와 정보의 대용량을 처리하는 조직에 대 한 훌륭합니다.앨런-브래들리 SLC500 PLC 주식 시리즈 1747-L524 CPU 모듈은 유연한 메모리 구성을 갖추고 있습니다, 비밀번호 보호 및 알림 표시를 통해 처음부터 끝까지 시스템을 제어할 수 있습니다.CPU 모듈 시리즈 1747-L524는 실행을 포함하여 생산성을 높이기 위해 프로그램 가능한 모드를 갖추고 있습니다., 프로그램 및 테스트 모드. 모듈 단위는 LED 상태 및 배터리 낮은 표시기를 장착하여 처음부터 끝까지 프로세스를 모니터링하고 배터리 손실 중단을 방지 할 수 있습니다.앨런-브래들리 SLC500 PLC 주식 시리즈 1747-L524 CPU 모듈은 CPU 상태에 대한 내부 레지스터를 제공합니다1747-L541 모듈의 CPU 메모리는 사용자가 필요로 하는 타이머, 카운터 및 저장소에 할당될 수 있습니다.스톡에 포함 된 앨런 브래들리 1747-L524 CPU 모듈은 배터리입니다350mAh의 백업 전류를 가지고 있습니다.프로세서는 동시에 여러 작업을 쉽게 실행할 수 있습니다.. 앨런-브래들리 SLC500 시리즈 1747-L524 CPU 모듈은 고속 데이터 모듈을 지원하며 32 비트 서명 수학 함수를 처리 할 수 있습니다. 단위는 또한 더 넓은 기능을 위해 인덱스 된 주소를 갖추고 있습니다.앨런-브래들리 1747 시리즈 CPU 모듈은 선택된 I/O 모듈을 지원합니다, 응용 프로그램 및 그들을 수용하기 위해 랙을 필요로 합니다.단순히이 CPU와 5V DC와 24V DC 모두를 위해 당신의 I / O 모듈에 대한 전체 백플레인 전류 요구 사항을 계산하고 적절한 전원 공급원을 선택이 단말기는 ControlLogix 프로그래밍 가능한 컨트롤러를 포함한 컨트롤러와 호환성을 갖추고 있습니다.앨런 브래들리 1747-L524 CPU 모듈은 0도에서 60도까지의 작동 온도 범위와 5%에서 95% RH 비 응축 기능을 가지고 있습니다.앨런 브래들리 (Allen-Bradley) 의 SLC500 시리즈 CPU 모듈은 높이 145mm, 너비 35mm, 깊이 142mm,컴팩트하고 기존 시스템에 쉽게 연결할 수 있도록앨런 브래들리는 고품질 제품 제공과 산업 자동화 솔루션 제공에 대한 헌신으로 국제적으로 인정받는 브랜드입니다.앨런 브래들리 (Allen-Bradley) 는 산업용 1747-L524 시리즈 CPU 모듈을 통해 혁신을 제공합니다.다양한 기능과 높은 컴포넌트 무결성을 가진 SLC500 시리즈 1747-L524 CPU 모듈은 모든 산업 자동화 요구를 달성하기 위해 솔루션을 제공합니다.

1747-L524호의 제품 식별자

• 브랜드
  앨런-브래들리
• MPN
  1747-L524
• UPC
  10662073890666
• eBay 제품 ID (ePID)
  143698852

1747-L524의 세부 사항

앨런-브래들리 1747-L524은 4096개의 디스크리트 입력과 출력을 제공하는 SLC 500 프로세서 유닛이다. 이 SLC 5/02 프로세서는 명령어, 배터리 지원 RAM,그리고 EEPROM 백업 메모리, 메모리 고장 경우 데이터를 복원하기 위해이 장치는 480개의 아날로그 포인트를 지원한다. 1747-L524은 5 볼트 DC 전압에서 350 밀리암퍼 전류와 24 볼트 DC 전압에서 105 밀리암퍼 전류를 끌어낸다.이 컨트롤러는 RS-232 포트를 가지고 DH485 네트워크 프로토콜을 지원. 단위는 전력 존재 및 통신 상태를 표시하는 LED 표시기를 포함합니다. 프로세서는 71개의 프로그래밍 명령어를 지원할 수 있습니다. 컨트롤러는 2의 비트 실행 시간을 가지고 있습니다.4 마이크로초이 프로세서는 3개의 I/O 체시와 30개의 모듈 슬롯을 제공합니다.

1747-L524은 프로그램 스캔 시간이 4.8 밀리 초이고 I/O 스캔 시간은 1.6 밀리 초입니다.1747-L524는 2 년의 수명을 가진 배터리를 가지고 있으며 장치를 분리하거나 전력 손실로 인해 전원을 유지하기 위해 전면판에 위치하고 있습니다.이 프로세서는 5%에서 95%까지 비 응축 상대 습도 범위를 지원합니다. 이 SLC 5/02는 열린 장을 포함하고 체스를 사용하여 쉽게 설치 할 수 있습니다.1747-L524는 온도 범위인 0~60도 (32~140도) 에서 작동하며 무게는 약 290그램 (0.64 파운드) 가 운송 중입니다.

앨런 브래들리 1747-L524은 최대 사용자 메모리 4K를 가진 SLC 5/02 프로세서이다. SLC 5/02 프로세서로서, 1747-L524는 4096 입출력을 제공하고 4096 출력을 제공합니다. 프로세서는 480 아날로그 I / O를 가지고 있습니다.사용자는 이 프로세서와 함께 SLC 500 시리즈의 60 개 이상의 모듈 유형을 사용할 수 있습니다.1747-L524 프로세서는 EEPROM을 백업 메모리로 사용할 수 있습니다.프로세서의 RAM의 내용은 거기에 저장될 수 있습니다, 그리고 그 데이터 또한 RAM에 로드 될 수 있습니다. 프로세서의 RAM 또한 배터리 지원 표준 절차입니다.

프로세서는 24V DC에서 105mA 및 5V DC에서 350mA의 백플레인 전류 부하를 가지고 있습니다. 프로그램 스캔 대기 시간은 전력 손실 후 20ms에서 3s까지 다양하며 전력 공급량 부하에 따라 다릅니다.1747-L524은 4.8ms 프로그램 스캔 시간 및 1.6ms I/O 스캔 시간. 로컬 차시에는 30 개의 I/O 모듈 슬롯과 3 개의 I/O 차시가 있습니다.

1747-L524은 프로세서로서 몇 가지 눈에 띄는 이점을 가지고 있습니다. SLC 5/04 프로세서는 강력하며 광범위한 기능으로 광범위한 응용 프로그램을 해결합니다.그것은 높은 수준의 수학 능력을 가진 고급 명령어 세트를 가지고 있습니다, 간접 주소 사용, 그리고 계산 명령어. 추가적으로 1747-L524는 산업적으로 설계되어 극한 온도를 유지할 수 있습니다.산업환경의 전형적인 전기 소음과 강한 진동1747-L524의 크기는 대략 145 x 142 x 35mm입니다.0~60도 (32-140도 파렌하이트) 에서 작동 할 수 있으며, -40~85도 (-140~185도 파렌하이트) 에서 보관 할 수 있다.

1747-L524의 기술 사양
