1747-L514의 설명

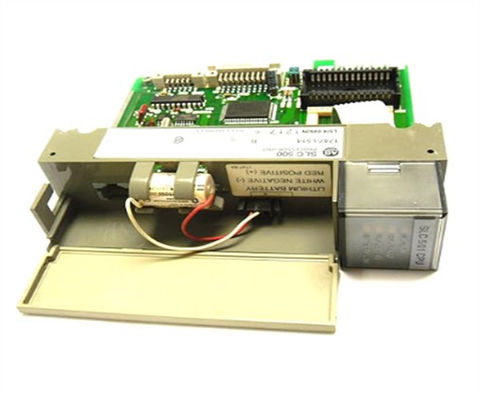

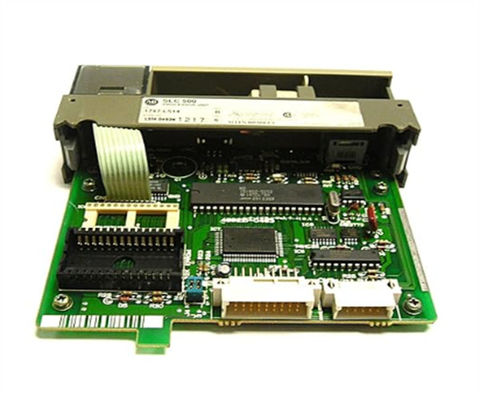

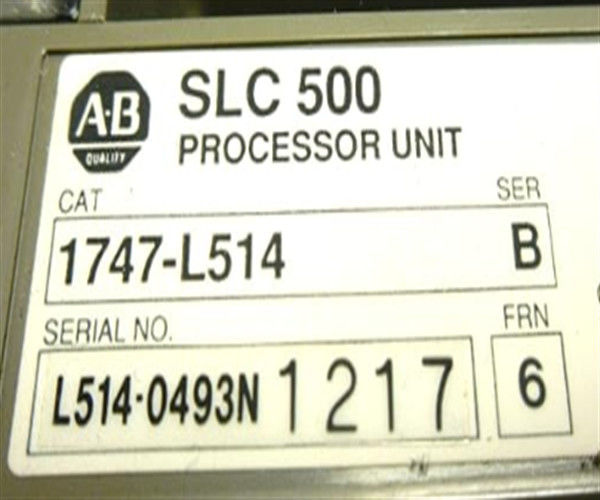

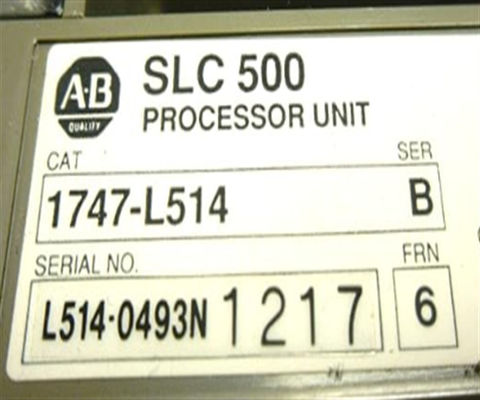

앨런-브래들리 1747-L514은 SLC 500 프로세서이다. 이 모듈은 1746 차체의 슬롯 0에 설치된 모듈형 하드웨어의 일부이다.4K 메모리와 DH485 통신 인터페이스이 프로세서는 5VDC에서 0.090A의 백플레인 전류를 사용한다. 최대 3개의 I/O 체시와 최대 30개의 슬롯을 지원한다.

앨런 브래들리 1747-L514은 SLC 500 프로세서 단위이다. 이 모듈은 단일 슬롯 너비 컨트롤러인 SLC 5/01 컨트롤러로도 불린다.그것은 모든 1746 모듈형 차시의 슬롯 0에 장착4K 사용자 메모리와 DH-485 통신 인터페이스가 탑재되어 있습니다.

1747-L514은 중소 자동화 요구 사항에 사용하도록 설계되었습니다.최대 30개의 I/O 모듈을 제어할 수 있으며, 최대 31746개의 차체에 배포될 수 있습니다.이 SLC 500 컨트롤러에 의해 지원 통신 어댑터의 다양성을 사용하여 확장 I / O 및 원격 I / O 차시의 구현을 지원합니다.

1747-L514은 5VDC에서 전기 전류 부하가 0.090이며 최소 전력 소비량은 1.75 와트입니다.임베디드 DH-485 포트는 1761-NET-AIC 또는 고급 인터페이스 변환기 (AIC) 모듈을 지원합니다.또한, SLC 5/01의 메모리 테이블은 앨런 브래들리 데이터 테이블 액세스 모듈 (DTAM) 을 사용하여 액세스 할 수 있습니다.

1747-L514은 선택적으로 비휘발성 메모리를 설치할 수 있다. 비휘발성 메모리는 전기 지워질 수 있는 프로그래밍 가능한 읽기 전용 메모리 (EEPROM) 의 형태이다.호환되는 EEPROM은 1747-M1와 1K 사용자 단어 EEPROM, 1747-M2 4K 사용자 단어 EEPROM 1747-M5 메모리 모듈 어댑터 소켓. EEPROM 모듈은 랜덤 액세스 메모리 (RAM) 인 내장 메모리에 저장된 프로그램을 기록하는 데 사용할 수 있습니다.비휘발성 메모리에 프로그램을 기록하여, 사용자 프로그램은 컨트롤러가 전원 사이클에 들어가면 자동으로 로드 될 수 있습니다.

그것은 1747-BA 리?? 배터리 어셈블리를 30 분 콘덴서 수명과 리?? 배터리 2 년 수명을 표준 RAM의 백업 전력으로 사용합니다.1747-L514은 최대 비트 실행 시간은 4μs이며 전체 모듈 스캔 시간은 8ms/K입니다.일시적인 전력 손실 중, 모듈의 프로그램 스캔은 로딩되는 전원 공급에 따라 20ms에서 3s까지 걸릴 수 있습니다.기본 DH-485 통신 기능으로 제공되며 프로그램 채널에서 스레이브 역량 (수용) 으로만 작동 할 수 있습니다.. 1747-L514은 5-95% 비 응축 상대 습도 범위에서 0-60 °C (32-140 °F) 의 주변 작동 온도 범위가 있으며 30G의 운영 충격을 견딜 수 있도록 설계되었습니다.그리고 2의 진동.5G 57-2000Hz. 1747-L514은 C-UL, UL 및 CE 인증을 받았으며 NEMA 표준 ICS 2-230 산업 소음 면역을 제공합니다.
