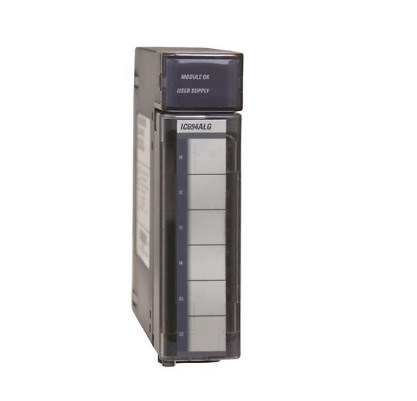

IC693ALG392 8채널 아날로그 전류-전압 출력 모듈

제품 설명 IC693ALG392

IC693ALG392는 PACSystems RX3i 및 90-30 시리즈를 위한 아날로그 전류/전압 출력 모듈이다.모듈은 8개의 단일 끝 출력 채널을 가지고 있으며, 사용자에 의해 설치된 전압 출력 및/또는 전류 루프 출력각 채널은 다음 범위 (0 ~ + 10 볼트) 에 대한 구성 소프트웨어를 생성 할 수 있습니다. 유니 폴라, (-10 ~ + 10 볼트) 바이 폴라, 0 ~ 20 밀리 앰프, 또는 4 ~ 20 밀리 앰프.각 채널은 15에서 16 비트 번역 할 수 있습니다이것은 사용자가 선호하는 범위에 달려 있습니다. 모든 8개의 채널은 8 밀리 초마다 갱신됩니다.

IC693ALG392 모듈은 현재 모드에서 각 채널에 대해 CPU에 오픈 와이어 결함을 보고합니다. 시스템 전원이 방해되었을 때 모듈은 알려진 마지막 상태로 갈 수 있습니다.모듈에 외부 전원이 지속적으로 공급되는 경우, 각 출력은 마지막 값을 유지하거나 설정된대로 0으로 재설정됩니다. RX3i 또는 시리즈 90-30 시스템의 모든 I/O 슬롯에 설치 할 수 있습니다.

이 모듈은 터미널 블록에 직접적으로 연결된 외부 소스에서 24 VDC 전력을 얻어야 합니다. 각 출력 채널은 단일 끝으로 공장 정렬되어 0.625 μA입니다.이것은 전압에 따라 변경될 수 있습니다.사용자는 강렬한 RF 간섭의 존재에서 모듈의 정확도는 전류 출력에서 +/-1% FS 및 전압 출력에서 +/- 3% FS로 감소 할 수 있음을 유의해야합니다.또한 이 모듈이 올바르게 작동하기 위해 금속 상자에 고정되어야 한다는 점에 유의해야합니다.

IC693ALG392의 기술 사양

GE Fanuc Automation는 90-30 제품 라인의 일부로 IC693ALG392 아날로그 전류/전압 출력 모듈을 제조합니다.이 모듈은 8 채널 아날로그 출력 모듈로 최대 8 개의 출력 채널에서 단면으로 전류 및 전압 루프 출력을 제공하도록 설계되었습니다.이 모듈은 0 ~ 20 밀리 앰프 또는 4 ~ 20 밀리 앰프의 전류 범위와 함께 양극적 및 일극적 전압 범위를 제공합니다. 모든 출력 채널은 디지털-애날로그 변환을 수행 할 수 있습니다..8개의 출력 채널은 채널당 8밀리초의 업데이트 속도를 가지고 있다. 현재 모드에서, IC693ALG392 모듈은 CPU에 개방된 와이어 결함을 보고하는 데 도움이 되는 기능을 갖는다.전원이 끊어지면, 이 아날로그 전류/전압 출력 모듈은 여전히 오류가 발생하기 전에 있던 마지막 작동 상태로 돌아갈 수 있습니다.전력 고장 후 모듈에 외부 전원을 적용 한 후, 각 출력은 마지막 값으로 구성되거나 0으로 재설정될 수 있습니다.

GE Fanuc 시리즈 90-30 IC693ALG392 아날로그 전류/전압 출력 모듈은 RX3i PACSystems I/O 차체 슬롯 중 어느 하나에 설치할 수 있습니다.그것은 24 볼트 DC의 등급 전압으로 외부 전원 공급을 가지고 있으며 이 전원 공급은 모듈의 단말 블록에 연결될 수 있습니다이 출력 모듈은 최대 부하 저항에서 작동하여 최적의 성능과 내구성을 달성하고 유지하는 데 도움이됩니다.IC693ALG392 아날로그 전류/전압 출력 모듈에는 작동 중인 모듈의 상태와 전원 공급 상태를 표시하는 2 개의 LED 표시기가 있습니다.. 운영자는 각 출력 채널의 작동 모드를 전압 출력 또는 전류 출력으로 구성할 수 있습니다. 두 작업 모드 모두 동시에 선택 할 수 있습니다.
