1747-ASB의 설명

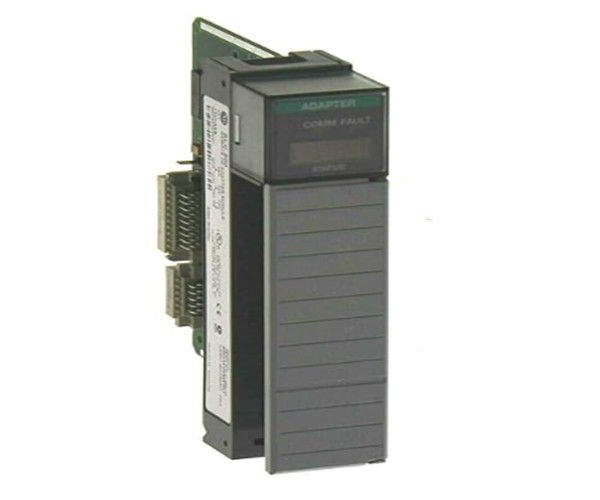

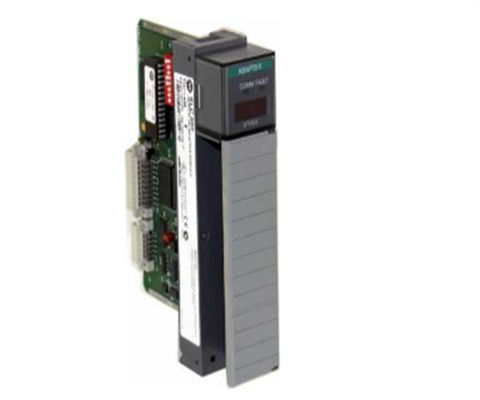

앨런-브래들리 1747-ASB는 SLC 500 시스템의 일부인 원격 I/O 어댑터 모듈이다.그것은 원격 I/O를 통해 SLC 또는 PLC 스캐너와 다양한 1746 I/O 모듈 사이의 통신 링크를 구축원격 I/O 링크는 하나의 마스터 장치 즉 SLC 또는 PLC 스캐너와 어댑터인 하나 이상의 슬레이브 장치로 구성됩니다.SLC 또는 PLC 이미지 테이블은 I / O 모듈 이미지 지도를 직접 차시에서 얻습니다. 이미지 매핑을 위해, 그것은 분별 및 블록 전송을 지원한다. 1747-ASB는 효율적인 이미지 활용과 함께 1/2-슬롯, 1-슬롯, 2-슬롯 주소를 지원한다.그것은 SLC 500 프로세서와 함께 차체에 설치되어 있으며 차체에서 I / O를 스캔합니다1747-ASB 모듈은 5V에서 375mA 백플라인 전류와 24V에서 0mA를 가지고 있으며 최소 및 최대 열 분산량은 1.875W입니다.그것은 최대 3040 미터 거리에 I / O 데이터를 통신 할 수 있습니다.6K, 115.2K, 230.4K 바우드 레이트. 최대 32개의 논리 그룹으로 사용자 선택의 이미지 크기를 허용하고 최대 30개의 차체 슬롯을 제어한다.1747-ASB는 또한 32 어댑터까지 비휘발성 메모리 및 확장 노드 기능을 제공합니다배선용은 Belden 9463 또는 유사한 카테고리 케이블을 사용해야 하며, 사용자 프로그래밍이 필요하지 않습니다.그것은 원격 I / O 링크와 프로세서 사이의 연결을 위해 6 핀 피닉스 커넥터를 사용합니다1747-ASB 모듈은 모든 SLC 501 I/O 모듈을 지원합니다. 기본 모듈, 저항 모듈, 고속 카운터 모듈 등.작동 상태와 오류를 표시하는 향상된 기능을 가진 세 개의 7 세그먼트 디스플레이가 있습니다.1747-ASB는 산업 환경에서 사용하도록 설계되었으며 NEMA 표준 소음 면역을 제공합니다.

1747-ASB는 SLC 500 자동화 플랫폼에 속하는 원격 IO 어댑터입니다. 이 IO 어댑터는 I/O 스캐너 모듈과 통신합니다.인터페이스 카드 및 게이트웨이.

PLC 애플리케이션의 경우, 이 모듈의 주요 목적은 원격 I/O 네트워크를 통해 분산된 IO 애플리케이션을 구현하는 것입니다. SLC 확장 버스와 비교하면,확장은 제한된 케이블 길이와 매우 제한된 SLC 차체 확장이 있습니다.1747-ASB를 사용하면 1747 RIO 스캐너와 함께 최대 32 개의 SLC 차체를 사용할 수 있으며, 적용 가능한 거리는 762 미터 또는 2500 피트 230.4 KBaud, 1524 미터 또는 5000 피트 115.2KBaud와 3048m 또는 10이 어댑터의 제어 능력은 최대 30입니다.이 30 슬롯 제한은 각 랙에 RIO 스캐너와 전원 공급 장치가 설치되어 다른 차시 또는 랙으로 세분화 될 수 있습니다.

원격 IO 스캐너와 통신하는 것 외에도 이 모듈은 개인 컴퓨터에 직접 장착된 앨런 브래들리 통신 카드와 통신하는 데도 사용될 수 있다.이것은 원격 프로그래밍 및 구성 기능 및 감독 제어 및 데이터 획득 (SCADA) 을 통해 원격 제어를 가능하게합니다.대안적으로,PanelView 제품과 같은 Allen-Bradley 인간 기계 인터페이스 (HMI) 는 HMI가 SCADA 시스템과 유사한 프로세스를 제어 할 수있는 원격 I / O 어댑터를 추가 할 수 있습니다..

This Remote I/O adapter also supports communication with Allen-Bradley encompass partner products and 3rd party gateways and converters for implementing 3rd party communication with other automation products.

예상 운송량1747-ASB
차원: 2.0 "x 6.0" x 5.0 "
(5,1cm x 15,2cm x 12,7cm)
무게: 0파운드 7.1온스 (0.2kg)
