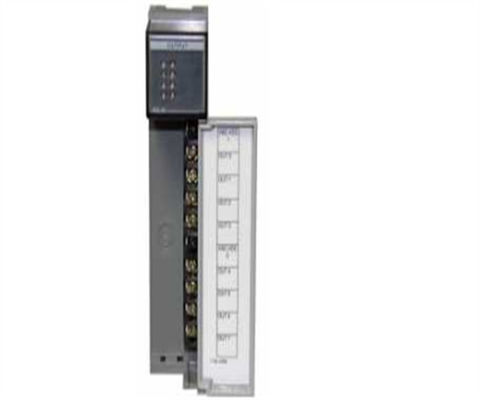

1746-OW8 앨런-브래들리 디지털 출력 모듈 8 포인트 리레

1746-OW8 앨런-브래들리 디지털 출력 모듈 8 포인트 리레

  • 1746-OW8 앨런-브래들리 디지털 출력 모듈 8 포인트 리레
  • 1746-OW8 앨런-브래들리 디지털 출력 모듈 8 포인트 리레
1746-OW8 앨런-브래들리 디지털 출력 모듈 8 포인트 리레
제품 상세 정보:
원래 장소: 일본
브랜드 이름: AB
인증: CE
모델 번호: 1746-OW8
결제 및 배송 조건:
최소 주문 수량: 1
가격: Negotiated
포장 세부 사항: 새로운 원형
배달 시간: 3~5일
지불 조건: L/C, T/T
공급 능력: 1000
접촉
상세 제품 설명
브랜드: AB 제품 종류: 디지털 I 오우 모듈
부문 번호: 1746-OW8 원산지: 일본
신호 범위 :: 4...20mA, 0...20mA 온도 정격 :: -20...55 C (- 한 4... 131' F)
강조하다:

1746-OW8 디지털 출력 모듈 1746-OW8 앨런-브래들리 디지털 출력 모듈

,

1746-OW8 Allen-Bradley Digital Output Module

1746-OW8 앨런-브래들리 디지털 출력 모듈 8 포인트 리레









1746-OW8의 설명

앨런 브래들리 1746-OW8 (Allen-Bradley 1746-OW8) 은 SLC 500 계열의 콘택트 출력 모듈이다. 총 8개의 릴레이 콘택트 출력을 갖춘 4개의 출력 2개 세트를 갖추고 있다.열분해율은 0입니다..138W 1점, 최소 분산 2.59W, 최대 3.7W. 1746-OW8는 5V에서 85mA와 24V에서 90mA의 백플라인 전류를 끌어냅니다. AC/DC 전압 범주로 작동합니다.1746-OW8는 5-125V DC 또는 5-265V AC의 전압 범위 (운영) 를 가지고 있습니다., ON 및 OFF (최대 저항 부하) 모두에 대한 10ms 신호 지연 및 AC 및 8A에 대한 모듈 당 16A 연속 전류.







1746-OW8는 CSA에서 1급, 2부위 위험 장소에서 사용하도록 인증되었습니다. 5에서 95% 사이의 상대 습도 수준, 응축하지 않는 환경에서 작동하도록 등급되었습니다.-40°C 에서 85°C 사이 에 보관 하는 것 이 가장 좋다-25 °C에서 60 °C 사이의 온도에서 작동해야합니다. 10-500Hz에서 1746-OW8는 2g의 진동과 30g의 충격을 수용 할 수 있습니다.이 모듈은 오염 수준이 오염 2보다 낮은 산업 환경에서 사용할 수 있습니다.(이 레벨은 EN/IEC0664-1에 명시되어 있습니다.) LED 조명의 도움으로 각 출력 포인트의 상태를 모니터링하여 문제 해결 프로세스를 용이하게 할 수 있습니다.색상 밴드는 오른쪽 모듈에 제거 가능한 단말기 블록을 일치하는 데 도움이 1746-OW8의 앞 패널에 사용할 수 있습니다제거 가능한 터미널 블록은 정확도를 높이기 위해 색상 코딩도 있습니다.



앨런-브래들리 1746-OW8 SLC 500 디지털 입력 모듈은 8개의 출력으로 제공됩니다. 이 모듈은 AC/DC 릴레의 전압 범위를 가지고 있습니다. 운영 온도는 -25-60°C (-13-140°C).파렌하이트) 이고, 작동하지 않는 온도는 -40-85도입니다.이 모듈의 작동 진동은 10-500 Hz에서 2g이며 이 모듈의 작동 충격은 30g입니다.앨런 브래들리 1746-OW8의 최대 열 분산은 30.7와트, 점당 0.138와트

앨런 브래들리 1746-OW8 디지털 입력 모듈은 5-125V DC와 5-265V AC의 47-63 Hz의 작동 전압 범위를 가지고 있습니다. 이 모듈의 5V DC의 백플레인 전류는 85 mA입니다.이 모듈의 24V DC의 뒷면 전류는 90mA입니다.앨런 브래들리 1746-OW8은 개방형 장비로 공급됩니다. 1746-OW8은 산업 환경에서 사용하도록 설계되었습니다.이 모듈은 오염 수준이 오염 2 (EN / IEC0664-1 출판물에서 정의 된 바와 같이) 보다 높지 않은 환경에서 설치되어야합니다.장치는 장치 또는 도구로만 액세스 할 수 있습니다. 전원이 제거되지 않는 한 장치를 연결하지 마십시오.장비가 위험한 부위에 있는 경우 단속하지 마십시오.만약 이것을 무시한다면, 위험한 전기 활이 만들어질 것입니다.앨런-브래들리 1746-OW8은 SLC 500 프로그래밍 가능한 논리 컨트롤러 (PLC) 플랫폼과 함께 사용되는 앨런-브래들리가 만든 8 채널 리레 출력 모듈입니다.특히 SLC 5/01, SLC 5/02, SLC 5/03, SLC 5/04 및 SLC 5/05 컨트롤러와 사용할 수있는 고정 또는 모듈형 하드웨어와 호환됩니다.

이 모듈을 5~125 VDC와 5~265 VAC의 작동 전압 범주로 사용한다.이 모듈은 두 (2) 그룹으로 나뉘어 4그룹당 4 (4) 채널을 가지고 다른 또는 같은 전압으로 작동 할 수 있습니다.초강압 억제 장치는 모듈의 설계 된 작동 수명을 최대화하기 위해 설치 될 수 있습니다.

이 모듈은 SLC 프로세서 외에도 원격 I/O 토폴로지에서 사용할 수 있습니다. 원격 I/O 차체에서 사용되면 차시의 슬롯 0은 SLC 500 통신 어댑터에 예약되어 있습니다.다른 슬롯이 이 모듈에 호환됩니다..

1746-OW8의 사용으로 중재 릴레의 필요성이 제거 될 수 있습니다. 중재 릴레는 일반적으로 다른 전압 범주와 작동하는 데 사용됩니다.이 모듈은 이미 언급된 기능을 지원, 간접 회로의 필요성이 제거되어 패널 공간을 절약하고 비용 효율성을 높입니다.

이 모듈은 최대 저항 부하에서 ON 및 OFF 전환을 위해 10.0 ms의 유사한 신호 지연 등급을 가지고 있습니다. 이 모듈은 클래스 1, 디비전 2 동작에 인증되었습니다.모듈당 연속 전류는 16입니다..0 Ampere AC 그룹당 8.0 A. 설치 위치와 상관없이 차시의 단일 슬롯을 차지합니다.



로크웰 배제책: 이 제품은 사용 된 잉여품입니다. PDF 공급은 이 제품의 제조업체의 허가된 잉여품 딜러 또는 제휴업체가 아닙니다.제품에는 더 오래된 날짜 코드가 있거나 공장 또는 허가 된 딜러에서 직접 사용할 수있는 것보다 오래된 시리즈가있을 수 있습니다.. PDF 공급은이 제품의 허가 된 배급자가 아니기 때문에, 원래 제조업체의 보증은 적용되지 않습니다. 많은 앨런 브래들리 PLC 제품은 이미 펌웨어를 설치하고 있지만,PDF 공급은 PLC 제품이 펌웨어와, 펌웨어가 있는 경우, 펌웨어가 애플리케이션에 필요한 수정 레벨인지PDF 공급은 또한 로크웰에서 제품에 대한 펌웨어를 다운로드하거나 기타 방법으로 얻는 능력이나 권리에 대해 어떠한 진술도 하지 않습니다.PDF 공급 또한 제품에 그러한 펌웨어 설치에 대한 귀하의 권리에 대해 어떠한 진술도 하지 않습니다.PDF 공급은 귀하의 이름으로 펌웨어를 구입하거나 공급하지 않습니다.. 펌웨어 획득 또는 설치와 관련된 모든 최종 사용자 라이선스 계약 또는 유사한 문서의 조건을 준수하는 것이 귀하의 의무입니다.

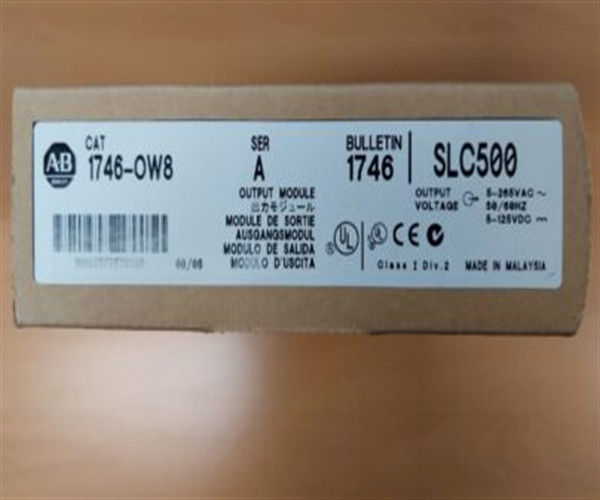

약 1746-OW8 세르 A

1746-OW8 시리즈 A 출력 모듈은 앨런 브래들리가 제조한 SLC 500 디지털 접촉 출력 모듈이다. 프로그램 가능한 컨트롤러에 사용되는 8채널 릴레이 출력 모듈이다.그것은 차체 장착 내부에 포함되고 GOST와 KC 표준과 같은 표준에 의해 인증됩니다이 모듈의 작동 온도 범위는 0~60°C이다. 이 모듈은 원래의 앨런-브래들리 OW8 출력 모듈의 개정 버전이다.8개의 출력과 4개의 출력 포인트가 있습니다.. 디지털 접촉 출력 모듈의 작동 전압은 일반 부하 조건에서 5 ~ 265 볼트 AC 또는 5 ~ 125 볼트 DC입니다. AC 연결의 현재 출력은 1.5 Amps와 DC 연결의 전류 출력은 1입니다1746-OW8 시리즈 A 출력 모듈은 85 ~ 90 밀리 앰프 범위 내의 백플라인 전류를 가지고 있습니다.논리 모듈은 하나의 컨트롤러 또는 통신 어댑터에 30개의 I/O 모듈을 가진 최대 3개의 체시를 연결할 수 있습니다..

1746-OW8 시리즈 A 출력 모듈은 최대 0 밀리 앰프의 오프 스테이트 누출량을 가지고 있다. 최소 부하 전류는 5 볼트 DC에서 10 mA이다. 디지털 접촉 출력 모듈은 0의 열 소모를 가지고 있다.138 와트 1점당 최소 분산 2.59 와트 및 최대 분산 3.7 와트. 모듈은 온 상태와 오프 상태 모두에 대해 10 밀리 초의 신호 지연을 가지고 있습니다. 운영 주파수 범위는 10에서 500 헤르츠 사이입니다..2G의 진동과 30G까지의 충격에 수용할 수 있습니다.1746-OW8 시리즈 A 출력 모듈은 각 출력의 상태를 표시하는 LED 표시기가 장착되어 있습니다.또한 이 지표는 사용자가 필요한 경우 모듈을 모니터링하고 문제 해결을 할 수 있도록 도와줍니다.







1746-OW8에 대한 기술 사양

제조업자 로크웰 자동화
브랜드 앨런-브래들리
부품 번호/카탈로그 번호 1746-OW8
시리즈 SLC 500
모듈 유형 디지털 콘택트 출력 모듈
출력 8
작동 전압 5~265 볼트 AC 또는 5~125 볼트 DC
그룹 수 2
그룹별 포인트 4
출력 유형 N.O. 릴레이 접촉
신청서 릴레이 접촉 출력 (평균 4개)
전류/출력 (120 VAC) 1.5 암퍼
단계 반응 60 밀리초, 2.5 밀리초
전류/출력 (24VDC) 1.2 암퍼
배후 전류 0.85-0.9A
신호 지연, 최대 저항 부하 켜기 = 10.0 ms 끄기 = 10.0 ms
