앨런 브래들리 1746-OV16 SLC 16 포인트 디지털 출력 모듈

설명1746-OV16

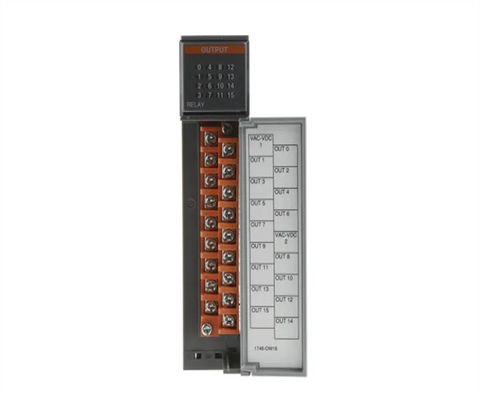

앨런-브래들리 1746-OW16는 SLC 500 디지털 접촉 출력 모듈이다. 이 디지털 접촉 출력 모듈은 16 (16) 개의 정상적으로 열린 (NO.) 5-265 볼트 AC 또는 5-125 볼트 DC의 작동 전압의 릴레 채널O. 그것은 두 (2) 출력 그룹을 가지고 있습니다.

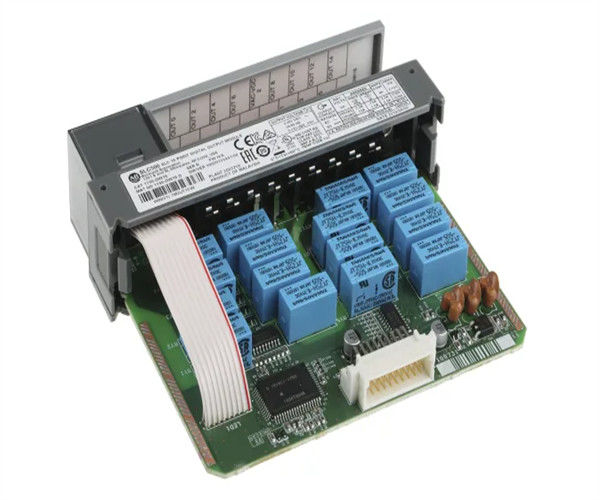

앨런 브래들리 1746-OW16는 SLC 500 제품군에 사용되는 앨런 브래들리 디스크리트 출력 모듈이다. 이 모듈은 릴레이 출력 모듈 또는 때로는 건조 접촉 출력 모듈로 불린다.

이 모듈은 5 ~ 125 VDC 및 5 ~ 265 VA 범위의 DC 전압과 같은 복합 전압 범주가 존재하는 응용 프로그램에서 사용하기에 이상적입니다.그것은 두 (2) 입력 그룹과 그룹 당 하나의 (1) 공통 단말기를 가지고 있습니다이 그룹은 한 그룹이 DC 전압으로 작동하는 반면 다른 그룹은 AC 전압으로 작동 할 수 있습니다. DC 전압 또는 AC 전압 입력으로도 사용할 수 있습니다.이 모듈의 사용은 중재 회로를 구현 할 필요성을 제거.

120VAC로 작동할 때, 브레이크 암페어 등급은 15A이고, 브레이크 암페어 등급은 1.5A이다. 240VAC의 경우, 브레이크 암페어 등급은 7.5A이고, 브레이크 암페어 등급은 0.75A이다.동전 작동의 연속 전류는 2입니다..5 A. 125 VDC로 작동할 때, 연결 접촉 등급은 0.22 A이고, 끊기 접촉 등급은 1.2 A. 125 VDC에서 연속 전류는 1.0 A이고, 24 VDC 동작에서는 2.0 A입니다.각 채널에 외부에 장착되는 초강압 억제 장치가 권장됩니다.이 장치의 사용은 모듈에 손상을 방지하고, 따라서 모듈의 수명을 연장합니다.

앨런 브래들리 1746-OW16는 앨런 브래들리 SLC 500 디스크리트 출력 모듈이다.이 모듈은 16 (16) 릴레 접촉 출력 두 (2) 그룹에 의해 공통점 각 여덟 (8) 점.

이 모듈의 설치는 화학 물질에 노출되지 않는 것이 필요합니다. 화학 물질은 밀폐 재료의 밀폐 특성을 저하시킬 수 있습니다. 화학 손상 여부를 주기적으로 검사하십시오.

1746-OW16는 5 - 125V DC 및 5 - 265V DC의 두 가지 작동 전압을 가지고 있습니다. 최대 저항 부하에서 ON 및 OFF 상태에서 신호 지연이 10 ms입니다.1746-OW16는 다른 릴레이 출력 모듈에 비해 더 높은 배면 전류 소비를 가지고 있습니다5V DC에서 0.17A 백플라인 전류 소비 및 24V DC에서 0.18A 백플라인 전류 소비. 5V DC에서 최소 부하 전류 10mA가 있습니다.1746-OW16의 최대 열 방출은 5.7W. 또한 모듈당 최대 연속 전류는 16A입니다.모듈 당 연속 전류를 참고하여 모듈 전력이 1440VA를 초과하지 않도록 모듈 당 연속 전류가 제한되도록하십시오..

1746-OW16는 사용하기 쉽기 때문에 컴퓨터를 사용하여 모듈을 설정할 수 있습니다.그것은 또한 당신이 쉽게 모듈에 모든 케이블 또는 점퍼를 전선 할 수 있도록 제거 가능한 터미널 블록을 가지고 있습니다이 제품과 함께 제공되는 슬라이딩 잠금, 나사, 스레드 커넥터 또는 다른 연결 수단을 사용하여 모듈에 대한 외부 연결을 고정하십시오.

앨런 브래들리 1746-OV16 (Allen Bradley 1746-OV16) 은 SLC 500 일반용 전류 침몰 디지털 출력 모듈이다. 1746-OV16의 사다리 논리 프로그래밍은 출력 값에 직접 액세스 할 수 있습니다.16개의 출력 포인트가 있습니다.; 10 ~ 50 볼트 DC에서 작동하고 5 볼트 DC에서 뒷 플레인 전류 부하는 270 mA입니다. 정전 상태 중 최대 신호 지연은 1 밀리 초이며 약 0.켜진 상태에서 1 밀리초. 한 점 당 연속 전류는 30°C에서 0.5Amp, 60°C에서 0.25Amp입니다. 한 점 당 최대 급류는 10 밀리 초 동안 1Amp입니다. 1746-OV16은 0.점당 388 와트 및 1.4 와트 최소 열 분산 및 7.60 와트 총. a1492 CABLE E와 호환됩니다.그리고 1492-CABLE RTBB와 호환되는 제거 가능한 터미널 블록을 가지고 있습니다.제거 가능한 터미널 블록은 사용자가 배선을 쉽게 액세스하고 변경할 수 있습니다.

이 모듈을 설치하기 전에 1746-OV16 모듈의 배선 도표를 보기 위해 사용 설명서를 참조하십시오. 설치를 시도하기 전에 장치를 끄고 제거하는 것을 확인하십시오.또는 그 배선에 변경1746-OV16은 최소한의 공간을 사용하도록 설계됐지만, 여전히 광범위한 기능과 견고한 성능을 제공합니다.그것은 산업적으로 단단해지고 0에서 60도까지의 작동 온도에서 작동합니다.그것은 또한 강한 진동과 비교적 0에서 95 퍼센트 비 응축 습도를 견딜 수 있습니다.
