1746-OB16 SLC 500 I/O 모듈 기술 문서 트랜지스터

설명 1746-OB16

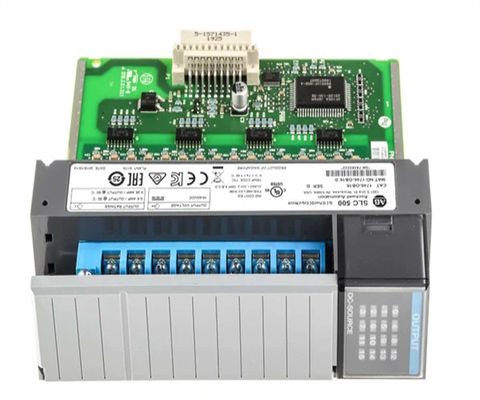

앨런 브래들리 1746-OB16는 SLC500 제품군과 함께 사용할 수 있는 디스크리트 출력 모듈입니다.이 모듈은 열여섯 (16) 24VDC 출력 채널이 프로세스 또는 기계의 수동 및 자동 제어 구현을 위해 전기 장치를 활성화하는 데 사용됩니다.

1746-OB16P는 프로세서 또는 통신 모듈에 예약된 가장 왼쪽에 있는 모듈을 제외한 SLC500 차체의 모든 슬롯에 맞게 되는 단일 슬롯 모듈입니다.1746-OB16P는 0의 배면 전류 도출을 가지고 있습니다5VDC에서 250A 및 24VDC에서 0A. 1mA의 OFF 상태 누출 전류와 1mA의 부하 전류가 있습니다. Eacu 채널은 1 ~ 1.5A @ 30 °C (86 °F) 1의 연속 전류가 있습니다.0 A @ 60 °C (140 °F) 및 모듈당 연속 전류 6.4 A @ 0...60 °C (32...140 °F)

1746-OB16P는 출력 그룹 또는 개별 채널 격리를 하지 않습니다. 전체 16개의 채널로 구성된 단일 그룹으로 제공됩니다. 각 채널은 0의 ON 신호 지연을 가지고 있습니다.1ms 및 1의 OFF 신호 지연.0 ms, 켜진 상태 전압 하락 1.0V 1.0 A에서 점당 급류 4.0 A에서 10 ms 및 모듈당 급류 32.0 A에서 10 ms.

1746-OB16P는 로컬 차시에 설치될 수 있으며, 프로세서 또는 통신 어댑터에 따라 분산된 I/O 스테이션에 연결될 수 있다.

앨런-브래들리의 1746-OB16 SLC 500 디지털 DC 출력 모듈은 16 개의 24V DC 출력을 가진 DC 모듈이며 1746 I/O 차시의 자유 슬롯에 배치됩니다.16개의 출력 포인트를 가지고 있고, 0의 배후 플래인 전기 등급.280A 5 볼트 DC와 0A의 한 대 24V DC. 1746-OB16는 OFF에 1ms, ON에 0.1ms의 부하 의존적 최대 신호 지연 시간을 가지고 있으며, OFF 상태에서 최대 전류 손실은 1mA입니다.ON 상태에서, 그것은 0.50A에서 1.2 볼트 전압 손실을 가지고 있으며 각 포인트가 운반 할 수있는 최소 부하는 1mA입니다. 1746-OB16는 30도 섭씨와 0.0에서 0.5A의 명소 입력 전류를 가지고 있습니다.25 각 출력 포인트에 대해 섭씨 60도에서 A 및 그것은 모듈당 섭씨 30도에서 8A와 섭씨 60도에서 4A의 총 입력 전류가 있습니다또한 30°C에서 1초마다 반복되는 10ms 동안 3A 전류 급류와 60°C (140°F) 에서 2초마다 반복되는 전류 급류가 있습니다.1746-OB16는 1500 볼트 AC에서 테스트 된 배면과 출력 사이의 전압 격리를 제공하며 총 열 분산 7.6 와트. 그것은 UL-A196, CSA, 그리고 C-UL 클래스 I, 디비전 2 위험 환경 등급을 가지고 있으며 CSA와 UL 인증입니다. 작동 할 때, the 1746-OB16 has a working temperature range of 0 to 60 degrees Celsius (32 to 140 degrees Fahrenheit) at 5 to 95% non-condensing humidity surrounding and it is designed to withstand a 30G operational shock and a 2.5G 작동 진동 57에서 200 헤르츠

앨런-브래들리 1746-OB16는 SLC500 디스크리트 DC 출력 모듈입니다. 이 DC 출력 모듈은 1 (1) 그룹에서 16 (16) 개의 DC 출력 채널을 갖추고 있습니다.24VDC의 신호전압을 제공하며 10-5-VDC의 출력 전압 범위.
