1746-NI16I 앨런 브래들리 아날로그 입력 모듈 로크웰 자동화

설명 1746-NI16I

앨런 브래들리 1746-NI16I는 아날로그 (고밀도) 입력/출력 모듈이다. 모듈은 16개의 채널을 가지고 있으며 -20와 20V DC 사이의 전압 범주에서 작동한다.1746-NI16I는 각각 5V 및 24V DC에서 125mA 및 75mA의 전류를 뒷판에서 끌어냅니다., 그것은 500V AC 및 710V DC의 격리 전압을 60 년 동안 테스트했습니다. 1746-NI16I는 16 비트 해상도를 가지고 있습니다. A / D 변환을 위해 모듈은 시그마 델타 방법을 사용합니다.1746-NI16I는 최대 20개.5V 공통 모드 전압 범위, 또한 아날로그 공통 단말기에서 +/-10.25V로 계산할 수 있다 (비례).

1746-NI16I는 249 오름의 입력 저항 등급, 입력 전압 (최대손상없이) 입력 단말기와 아날로그 단말기 사이에 +/-8V로 지정되어 있으며 입력 단말기와 아날로그 단말기 사이에 최대 입력 전류가 +/-30mA로 지정되어 있습니다.1746-NI16I 아날로그 입력 모듈은 5 초 이내에 열린 회로를 감지하고 입력 및 표시에 따라 각각 640nA 및 0.3%의 해상도를 가지고 있습니다.1746-NI16I는 360nA / 섭씨 오프셋 유동 (온도와 입력), 섭씨 25도와 60도에서 각각 20ppm의 섭씨 상승 유동 (온도 플러스) 및 0.08%의 모듈 오류 (전 온도) 및 0.15% (전 규모) 의 등급.

1746-NI16I는 모듈의 업데이트 시간에 따라 각각 630ms에서 18ms까지 6에서 250Hz 사이의 입력 필터 주파수를 가지고 있습니다.모듈은 5개의 선택 가능한 데이터 타입을 수용합니다.: 공학 단위, 비례 수 (-32768 ~ + 32767 및 사용자 정의 클래스 3), PID를 위해 확장 및 1746-NI4 데이터 형식1746-NI16I는 1492-ACAB를 사용하며, 한쪽 끝에는 미리 배선된 RTB가 있고 5, 2.51746-NI16I는 2.43 와트의 최소 및 최대 열 분산 등급을 가지고 있습니다.

약 1746-NI16I

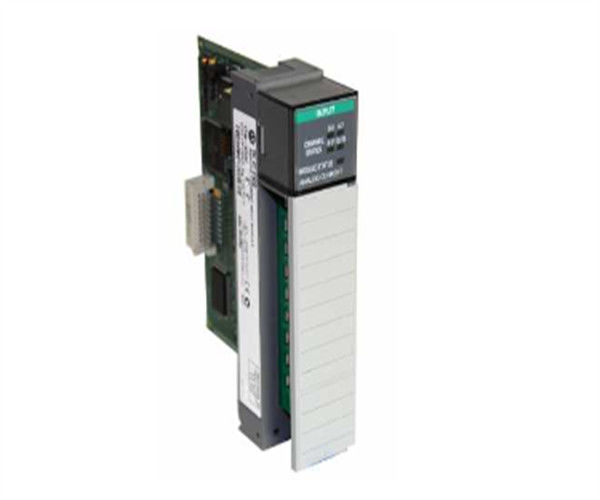

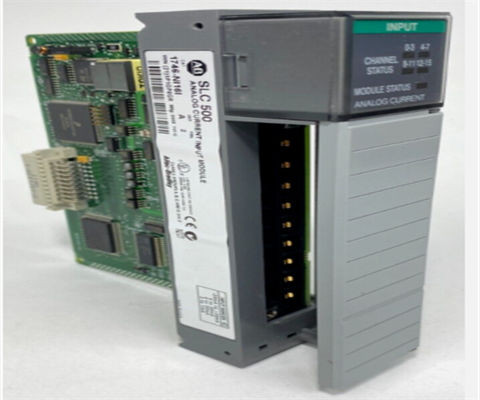

앨런 브래들리 1746-NI16I 고해상도 아날로그 입력 모듈은 앨런 브래들리 SLC 500 PLC 시리즈의 고밀도 16 포인트 아날로그 입력 모듈이다.이 단일 슬롯 모듈은 고정 또는 모듈형 SLC 500 CPU에 의해 검색을 위해 이미지 테이블에 입력 장치에서 디지털로 변환 된 아날로그 데이터를 수신하고 저장하도록 설계되었습니다.1746-NI16I 고해상도 아날로그 입력 모듈의 각 고저항성 입력 회로는 +/-10 볼트 DC, 1 ~ 5 볼트 DC, 0 ~ 50 볼트 DC, 0 ~ 10 볼트 DC,0~20 밀리암퍼, 4~20 밀리암프, +/-20 밀리암프 또는 0~1 밀리암프 등급 입력 신호1746-NI16I 고해상도 아날로그 입력 모듈은 시그마-델타 변환기를 사용하여 모든 아날로그 입력 신호를 디지털 변환, 그리고 이 데이터를 SLC 500 프로세서로 엔지니어링 유닛, PID를 위한 스케일링, 비례 계산 또는 1746-NI4 데이터 형식으로 전송합니다.

1746-NI16I 고해상도 아날로그 입력 모듈은 고정된 SLC 500 또는 모듈형 SLC 500 확장 체시 (슬롯 0을 제외한) 에 하나의 슬롯을 차지합니다.그것은 통합된 휴대가 가능한 터미널 블록 (RTB) 으로 제공됩니다., 모듈의 모든 16개의 전류/전압 입력 채널에 대한 단일 끝 배선을 제공합니다. 작동에 대한 전력은 SLC 뒷면으로부터 파생됩니다.+5 볼트 DC/+24 볼트 DC 전원 공급 장치에서 공급되는. 1746-NI16I 고해상도 아날로그 입력 모듈은 작동을 위해 +5 볼트 DC 배그 플레인 전력을 필요로하고 5 볼트 DC에서 최대 배그 플레인 전류의 125 밀리 앰프를 끌어냅니다.기본 모듈은 입력 필터링과 같은 특징을 가지고 있습니다., 입력 신호 레벨, 데이터 형식은 사용자 프로그램을 통해 구성 될 수 있습니다. 각 입력 그룹은 백플레인과 전자적으로 분리됩니다.그리고 5개의 LED를 가지고 있습니다. 각 입력 그룹에 1개, 모듈에 1개, 모듈과 입력 상태를 보여줍니다..
