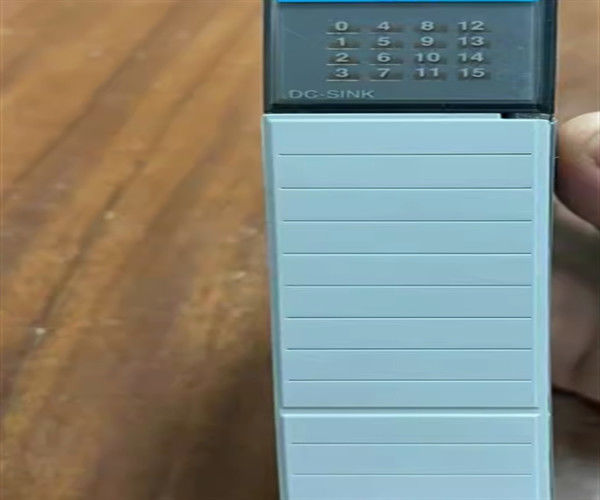

앨런 브래들리 1746-IV16 SLC 16 포인트 디지털 출력 모듈

1746-IV16의 설명

앨런 브래들리 SLC 500 모델 1746 입력 모듈은 모든 고정 및 모듈형 SLC 500 프로세서에서 검색하기 위해 디지털 변환 된 아날로그 데이터를 이미지 테이블에 수신하고 저장합니다.모듈은 최대 8 개의 전압 또는 전류 아날로그 센서에서 연결을 지원합니다..
SLC 500 프로그래밍 가능한 컨트롤러는 재료 취급, HVAC 제어, 고속 조립 작업을 포함한 광범위한 응용 프로그램을 처리 할 수있는 광범위한 기능으로 우수한 가치를 제공합니다.,작은 프로세스 제어, 간단한 모션 제어, 그리고 SCADA.



기술 사양
작동 전압: 85...132V AC
신호 지연, 맥스 : 켜면 35ms, 끄면 45ms
상태 없는 전류, 최대: 2mA
입력 값: 16
배면 전류 부하 @ 5V: 85 mA
용도: 일반용 120V AC 입력

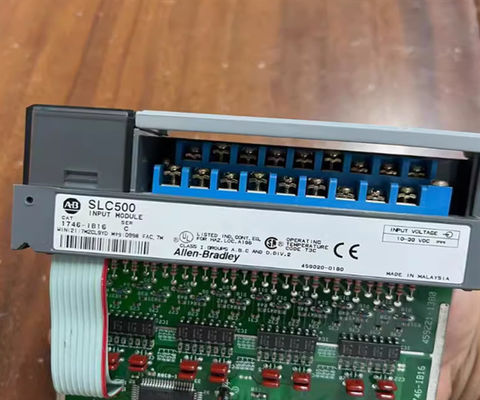

앨런 브래들리 1746-IV16은 SLC 500 소싱 디스크리트 입력 모듈이다. 이 모듈은 16개의 채널을 가지고 있으며, 24VDC의 명목 입력 전압과 10-30VDC의 운영 전압 범위를 수용한다.그것은 0의 배면 전류 도출과 함께 16 채널의 1 (1) 그룹을 가지고 있습니다.085 A. 24VDC에서 8mA의 명소 입력 전류와 함께 5VDC의 최대 비상전압을 갖는다.

앨런-브래들리 1746-IV16은 SLC 500 디스크리트 입력 모듈이다. 이 모듈은 스위치와 같은 전기 신호 장치의 인터페이스를 위해 이상적으로 사용되는 16 (16) 개의 소싱 입력 채널을 갖추고 있습니다.보조 연락처, 센서 및 바이너리 또는 ON / OFF 신호 상태를 제공하는 다른 장치.

1746-IV16는 소스 배선 구성을 지원합니다. 일반적으로 입력 장치는 신호 전압을 운반하고 싱크 배선 구성을 통해 이 전압을 입력 모듈로 전송합니다. 일부 시나리오에서는,일부 전기 신호 장치에 입력 신호 전압이 없습니다이것은 1746-IV16을 사용할 수 있는 경우에, 모듈 자체는 루프에 신호 전압을 공급하고 장치 신호 상태가 변경되면 모듈의 이 입력 채널을 반환합니다.

1746-IV16의 각 채널은 24VDC의 명소 전압에서 작동하도록 설계되었지만 10-30 VDC의 전압 범위를 허용합니다.각각 24VDC에서 8mA의 명소 입력 전류가 필요합니다.최대의 온 상태 입력 전압은 5.0 VDC이며 최대의 종료 상태 입력 전류는 1 mA입니다. 각 채널은 ON에서 OFF 및 OFF에서 ON 전환에 모두 최대 8 ms의 신호 지연 시간을 나타냅니다..

1746-IV16은 1746 체시의 모든 슬롯에 직접 설치할 수 있는 단일 슬롯 너비 모듈이다. 로컬 I/O 모듈 또는 원격 I/O 모듈로 사용될 수 있다.16개의 LED 상태 표시기가 있습니다., 각 입력 채널의 상태를 모니터링 할 수 있습니다.그것은 또한 모듈 오작동의 경우 모듈 전선 및 간소화된 모듈 교체를 허용하는 제거 가능한 단말기 블록과 미리 설치되어 있습니다..

1746-IV16은 최대 오프 스테이트 전류와 전압이 1 mA와 5 볼트 DC입니다. 24 볼트 DC에서 8 mA의 명소 입력 전류와 최대 전력 소모가 3.6 와트입니다.그것은 SLC 500 시스템에서 일반용 DC 입력에서 응용 프로그램을 찾습니다.1746-IV16 모듈은 모든 모듈형 및 고정된 SLC 500 프로세서에 의해 검색 될 데이터 이미지 테이블에 디지털로 변환 된 아날로그 데이터를 수신하고 저장하는 데 책임이 있습니다.그것은 다양한 애플리케이션을 위해 최대 8 센서 또는 액추에터에서 연결을 지원합니다.1746-IV16 모듈은 휴대가 가능한 터미널 블록으로 제공됩니다.또한 신호 소음을 줄이기 위해 필터 회로와 광적 결합을 포함합니다.. 1746-IV16 모듈 입력 값은 사다리 논리 프로그래밍을 사용하는 SLC 500 프로세서에서 쉽게 액세스 할 수 있습니다. 입력 상태 등급을 표시하는 LED 표시기로 문제 해결이 더 쉬워집니다.SLC 500 시스템은 디지털 및 아날로그 I/O의 다양한 조합을 포함하는 공유 기반 하드웨어 플랫폼을 사용합니다., 따라서 비용과 공간을 절약합니다.1746-IV16은 0 ~ 60 °C (32 ~ 140 °F) 온도 범위와 5 ~ 95% 비 응축 상대 습도 범위의 환경에서 사용하도록 설계되었습니다..
