앨런 브래들리 1746-NI16V 아날로그 입력 모듈 논리 제어 모듈

설명 1746-NI16V

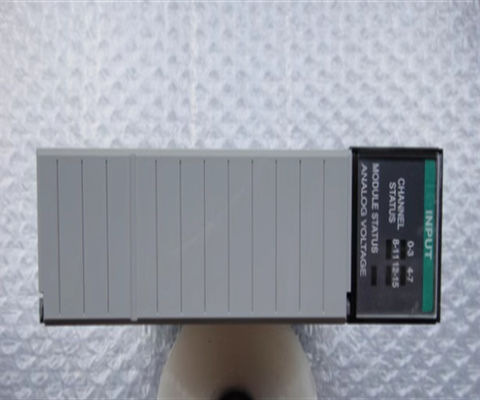

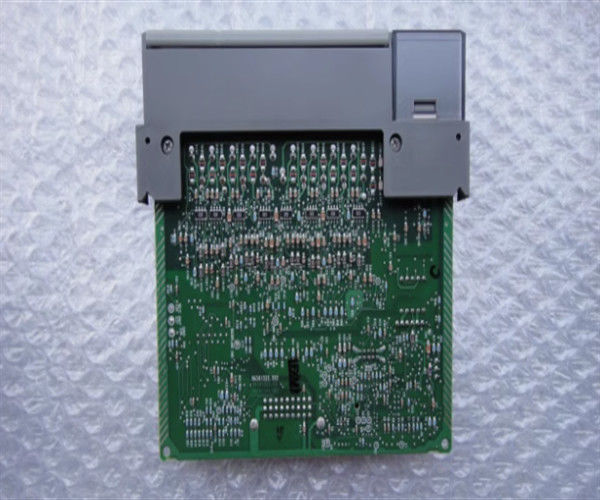

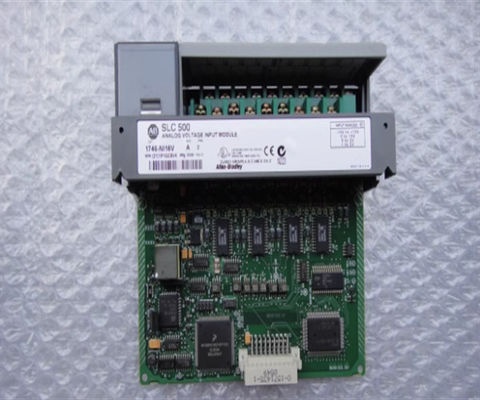

1746-NI16V는 앨런-브래들리 (Allen-Bradley) 의 SLC 500 시리즈의 아날로그 입력 모듈입니다. 16 (16) 개의 전압 입력 채널을 갖추고 있습니다.0~10V DC.

1746-NI16I는 SLC 500 체이스의 사용 가능한 모든 슬롯을 차지하는 부품입니다. 이 모듈은 로컬 체이스 또는 확장 체이스에 설치될 수 있습니다.컨트롤러에 예약된 주체 0 슬롯을 제외한 모든 사용 가능한 슬롯이 모듈은 체시의 단 하나의 슬롯을 차지합니다. 주요 체시는 컨트롤러가 설치된 체시입니다.

이 모듈에는 부품 번호 1746-RT25G로 교체 가능한 단말기가 있습니다. 이 모듈과 함께 전선 케이블도 사용할 수 있습니다.이 전선 케이블은 다양한 길이의 앨런 브래들리가 제조됩니다.이 전 전선 케이블은 1492-AIFM8-3 및 1492-AIFM16-F-3와 같은 앨런 브래들리 단말 블록과 파트너가 될 수 있습니다.수동 배선에 의해 발생하는 오류는 미리 배선 종료 시스템이 배선의 적절한 색상 코딩과 관리하기 쉬운 터미널 블록 조립으로 제거 될 수 있습니다..

이 모듈은 UL 목록, C-UL 승인 및 모든 관련 지침에 대한 CE 준수입니다. 그것은 또한 I 클래스 디비전 2 위험 환경에서 사용을위한 승인되었습니다.

앨런 브래들리 1746-NI16V는 SLC 500 시리즈의 아날로그 입력 모듈이다. 1746-NI16V는 평행 후면 인터페이스를 통해 SLC 500 프로세서와 통신합니다.그리고 SLC 500 전원 공급 장치에서 역판을 통해 전원을 받습니다.작동 온도는 -25 ~ 60도 (-13 ~ 140도) 사이입니다.작동하지 않는 온도가 -40°C에서 85°C (-40°C에서 185°F) 이면이 모듈의 상대 습도는 응축 없이 5%에서 95%까지 다양하다. 이 모듈은 10 ~ + 10 볼트 DC의 전압 범주에 속한다. 5 볼트에서 백 플레인 전류는 125 mA이다.24 볼트이 모듈의 배면 전류는 75 mA입니다. 이 모듈의 배면 전력 소비는 최대 2.425 와트입니다.전원 공급원이 연결되어있는 동안 모듈을 제거하거나 삽입하면 전기 활이 발생할 수 있습니다.이 모듈을 제거하거나 삽입하기 전에 전원을 끊는 것을 기억하십시오. 앨런 브래들리 1746-NI16V는 16개의 입력 채널과 16비트 해상도를 가지고 있습니다.이 모듈의 일반적인 모드 전압 범위는 +/-10입니다아날로그 공통 단말기에 비해 25 볼트. 입력 임피던스는 20 Ω이며 AIFM 커넥터는 25 핀 D 셸이다. 이 모듈은 표준 케이블 길이가 0.51, 25이 모듈의 입력 오프셋 오프셋은 90mV/도C이며, 이 모듈의 입력 해상도는 312mV이다.

약 1746-NI16V

1746-NI16V는 앨런-브래들리 SLC 500 아날로그 입력 모듈 시리즈에 속한다.앨런 브래들리 1746-NI16V SLC 500 아날로그 입력 모듈은 평행 후면 인터페이스를 통해 SLC 500 프로세서와 통신이 모듈은 시스템 중앙 SLC 500 전원 공급 장치에서 뒷판을 통해 전력을 받습니다.알렌-브래들리 1746-NI16V SLC 500 아날로그 입력 모듈의 허용되는 작동 온도 범위는 섭씨 -25도에서 섭씨 60도 또는 섭씨 -13도에서 섭씨 140도하지만, 작동하지 않는 온도 범위는 -40도에서 85도까지 또는 -40도에서 185도 파렌하이트까지 있습니다.

앨런 브래들리 1746-NI16V SLC 500 아날로그 입력 모듈의 비율은 최소 5%의 상대 습도에서 최대 95% (비 응축) 까지입니다.5 볼트에서 뒷면 전류는 125 밀리 앰퍼입니다24 볼트에서, 이 모듈의 백 플레인 전류는 75 밀리 앰퍼입니다. 이 모듈의 백 플레인 전력 소비는 최대 2.425 와트입니다. 이것은 5 볼트 직류와 1 와트에서 0.625 와트입니다..24 볼트 직류에서 8 와트. 어떤 전원도 연결 중인 동안 모듈을 제거하거나 삽입하면 위험한 전기 활이 발생할 수 있습니다.이 모듈을 제거하거나 삽입하기 전에 모든 전원 공급원을 끊는 것을 기억하십시오.. 앨런 브래들리 1746-NI16V SLC 500 아날로그 입력 모듈은 총 16 개의 별도의 입력 채널과 16 비트의 총 해상도를 갖추고 있습니다. 이 모듈의 일반적인 모드 전압 범위는 +/- 10입니다.아날로그 공통 단말기와 비교하여 25 볼트.
