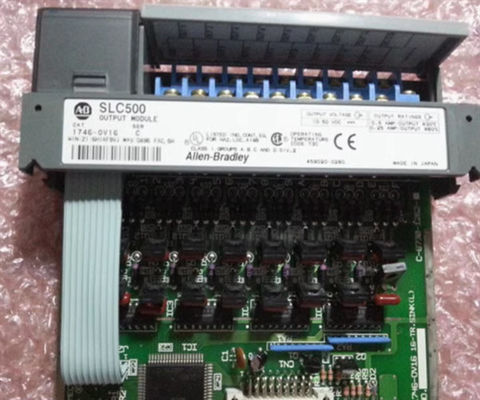

1746-OV16 앨런-브래들리 SLC 500 16-채널 DC 출력 모듈 10-50VDC 싱크

1746-OV16의 설명

1746-OV16는 앨런-브래들리 제조의 디스크리트 출력 모듈이다. 이 모듈은 1 (1) 채널 그룹에서 16 (16) 개의 출력 채널을 갖추고 있습니다.그것은 최소 출력 24VDC와 10-50VDC 출력 전압 범위를 제공하는 침몰 출력 모듈입니다.이 모듈은 리레 코일, 표시 및 사운드 장치와 같은 DC 가동 전기 부하에 에너지를 공급하는 데 이상적으로 사용됩니다.

1746-OV16는 5VDC에서 0.270 Ampere의 백플레인 전류 소비를 가지고 있으며 1 mA의 OFF 상태 누출 전류와 1 mA의 최소 부하 전류도 있습니다.이 출력 모듈의 각 채널은 0의 신호 지연.1ms는 ON에서 OFF로 전환하고 1.0ms는 OFF에서 ON으로 전환합니다. 모듈의 연속 출력 전류는 30 °C (86 °F) 에서 0.50A이며 0.25 A 60 °C (140 °F) 에서 모듈 당 연속 출력 전류는 830 °C (86 °F) 에서 0.0A, 60 °C (140 °F) 에서 4.0A. 이 모듈은 0.5A에서 최대 온도 하락 1.2V를 나타냅니다.

1746-OV16는 점당 3.0 A의 급류를 10 ms 동안 가지고 있으며 30 ° C (86 ° F) 에서 1 초마다 한 번 반복되고 60 ° C (140 ° F) 에서 2 초 반복됩니다.

1746-OV16는 SLC 500 차체에 설치되어 있습니다. 그것은 모듈형 SLC 500 하드웨어에 직접 연결되는 단일 슬롯 너비 모듈입니다.그것은 모듈에 미리 설치된 제거 가능한 터미널 블록과 함께 제공됩니다이 단말 블록은 더 쉽고 더 빠른 배선 활동을 구현하기 위해 모듈에서 제거 될 수 있습니다.

SLC 500 시스템과 호환되는 16 채널 출력 모듈입니다. 점당 열 분산량은 0.388W이며 총 열 분산량은 7.6W입니다.1746-OV16는 제거 가능한 단말 블록을 가지고 있습니다 쉽게 모듈에 전선을 연결하거나 수정 할 수 있습니다. 10-50V DC에서 오르는 작동 전압을 가지고 있습니다. 1746-OV8 및 1746-OVP16 모듈보다 더 높은 백플레인 전류 소비량 (0.27 A) 을 가지고 있습니다.1746-OV16는 최대 신호 지연이 0입니다켜진 상태에서 0.1ms 및 종료 상태에서 1ms. 출력 당 0.5A 및 모듈 당 연속 전류는 각각 30 °C에서 0.25A 및 60 °C에서 4A입니다.1746-OV16은 최대 1mA의 오프 상태 누출과 최대 1의 온 상태 전압 하락0.5A와 3A에서 1점당 최대 10ms의 급류를 위해.2V

앨런 브래들리 1746-OV16는 SLC 500 디스크리트 싱킹 출력 모듈이다. 이 모듈은 16개의 채널을 가지고 있으며, 24VDC 및 10-50VDC 출력 전압 범위의 명목 출력 전압을 제공한다.그것은 0의 배면 전류 도출과 함께 16 채널의 1 (1) 그룹을 가지고 있습니다.270 A. 점당 연속 출력 전류는 30 °C (86 °F) 에서 0.50 A, 60 °C (140 °F) 에서 0.25 A이다.

예상 운송량 1746-OV16
차원: 5.0 "x 2.0" x 6.0 "
(12.7cm x 5.1cm x 15.2cm)
무게: 0.3kg
