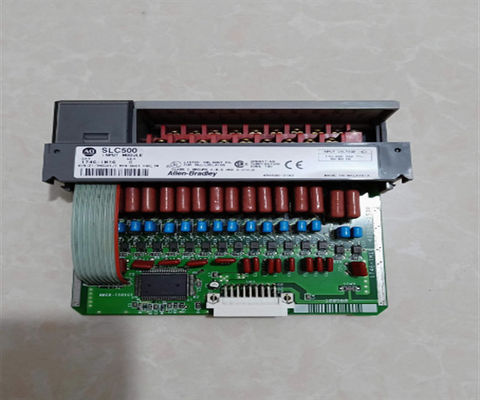

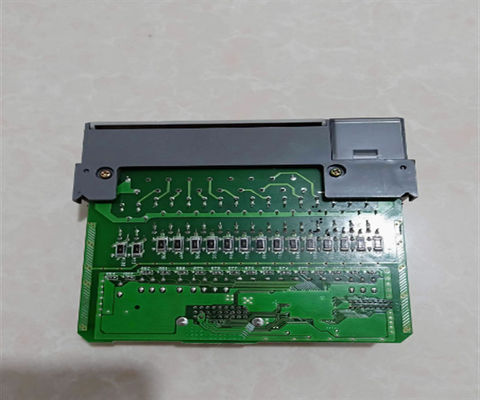

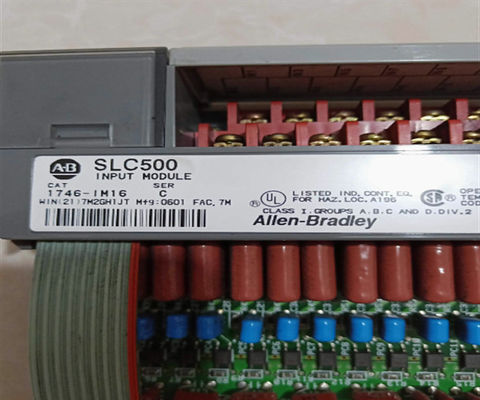

알렌-브래들리 1746-IM16 16 Ch-DC 입력 모듈

1746-IM16의 설명

The 1746-IM16 SLC 500 Digital AC Input Module by Allen-Bradley is an input (AC) module with sixteen 200-240V AC inputs and is fitted into any available SLC 500 I/O chassis using an RTB (Removable Terminal Block). 그것은 16 점에 대한 공통 및 입력 작동 전압 170-265V AC 47-63Hz에 있습니다. 그것은 0의 백플레인 현재 등급을 가지고 있습니다.5V DC에서 085A 및 입력 포인트 주변의 ON 상태에서 35ms 및 OFF 상태에서 45ms의 전기 신호 지연. 50V AC 전압 손실 및 2mA 최대 OFF 상태 전류의 OFF 상태 등급이 있습니다. 1746-IM16은 각 입력 포인트 주위에 12mA의 입력 전류 (nom) 를 가지고 있으며 최대 급상류는 1입니다.6A, 최대 0.5ms의 기간을 지속 할 수 있습니다. 각 지점에서 최대 0.35W의 전력 소모가 있으며 모듈에 의해 소모되는 총 열은 6W입니다.1500V에서 테스트 된 입력 단말기와 제어 논리 사이의 전압 격리를 제공하며 소음 저항성을 위해 NEMA 표준 ICS 2-230 등급입니다.. The operating temperature of the 1746-IM16 ranges between 0 and 60 °C (32 and 140 °F) at 5-95% non-condensing humidity limits and it has a non-operational storage temperature of -40 and 85 °C (-40 and 185 °F)1746-IM16는 30G의 작동 충격 저항을 가지고 있으며 57-200Hz에서 2.5G의 작동 진동을 유지할 수 있습니다.

앨런-브래들리 1746-IM16는 SLC 500 AC 입력 모듈이다. 이 모듈은 특별히 16개의 입력 채널을 하나의 그룹으로 구성한 분리된 입력 모듈이다.이 입력 모듈의 각 채널은 170-265 볼트 AC의 입력 전압 범위에서 작동, 47-63 헤르츠 200 / 240 볼트 AC의 명소 입력 신호.

이 모듈은 어떤 SLC 500 차체에 적합합니다. 그것은 SLC 500 프로세서가 설치되어있는 로컬 래크에 설치 될 수 있습니다.또는 더 큰 제어 시스템의 분산 I/O 시스템의 구성 모듈로. 그것은 0.085 Ampere @ 5 볼트 DC의 백플레인 전류 소비를 가지고 있습니다.각 채널은 상태의 변경을 위해 35 밀리 초의 신호 지연과 ON에서 OFF로의 전환을 위해 45 밀리 초의 신호 지연을 나타냅니다.최대 오프 스테이트 전압은 50 볼트 AC이며 최대 오프 스테이트 전류는 2 밀리 앰퍼입니다. 또한 모듈의 입력 전류는 12 밀리 앰퍼 @ 240 볼트 AC입니다.용량 및 최대 1의 급류에 견딜 수 있는.6 최대 5 밀리초의 암퍼.

이 모듈은 이상적으로 모듈의 입력 채널로 200/240 볼트 AC를 공급하는 신호 장치 인터페이스에 사용됩니다. 또한 DC 입력 장치와 함께 사용할 수 있습니다.외부 중계 릴레가 중계 릴레의 접촉에 공급되는 AC 전압으로 설치되어야 합니다.이 모듈에 허용되는 설치 인스턴스 수에 특별한 제한이 없습니다.이것은 주로 호스트 프로세서가 수용할 수 있는 I/O의 수와 내장 메모리 크기에 달려 있습니다..

1746-IM16는 SLC-500 시리즈의 일부인 앨런-브래들리 AC 입력 모듈이다. 1746-IM16 즈의 열 분산 등급은 점당 0.35 와트이며, 최소 왓트는 0.425 와트이며,그리고 전체 전력은 6와트입니다.. 1746-IM16는 신호 입력을 위해 200-240V AC의 전압으로 작동하고 47-63Hz에서 작동 전압은 170-265V AC입니다.1746-IM16는 16개의 입력 포인트를 가지고 있으며,. 그것의 배면 전류는 5V DC에서 0.085A 또는 24V DC에서 0A입니다. 신호 지연에 대해 1746-IM16는 각각 최대 35ms 및 45ms ON 및 OFF 지연을 가지고 있습니다.

1746-IM16의 최대 오프스테이트 전압은 50V AC, 최대 오프스테이트 전류는 2mA, 명소 입력 전류는 240V에서 12mA이다. 1746-IM16의 최대 입력 전류는 1이다.6A와 최대 강입 전류 시간은 0입니다.5ms. 1746-IM16 입력 모듈의 작동에 영향을 미치기는 하지만, 전류 제한 저항은 출력 전류를 최소화하기 위해 사용될 수 있다.SLC-500 입력 회로와 호환되어야 합니다.

1746-IM16 AC 입력 모듈의 작동 온도 범위는 0 ~ 60 ° C, 저장 온도 범위는 -40 ~ 85 ° C, 습도는 5 ~ 95% 가운환경에서 작동 및 저장.1746-IM16는 ICS 2-230 NEMA 노이즈 면역 표준을 준수합니다. 1746-IM16는 위험한 환경에서 사용하기위한 클래스 I, 디비전 2 그룹 A, B, C 및 D 요구 사항을 충족합니다.1746-IM16는 30G의 작동 충격 등급을 가지고 있습니다.
