1786-RPA 앨런-브래들리 컨트롤넷 모듈리 리피터 어댑터

1786-RPA의 설명

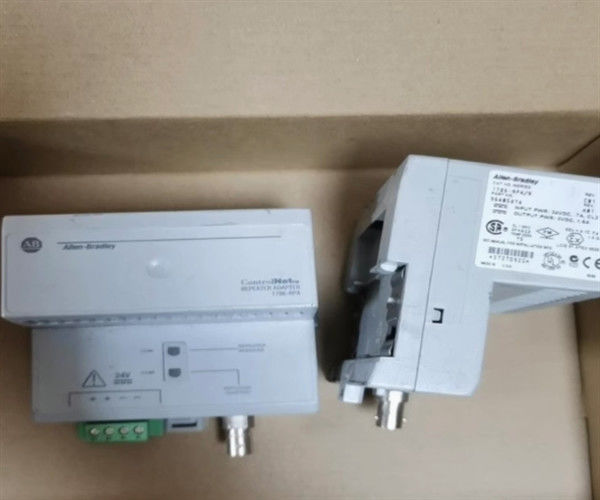

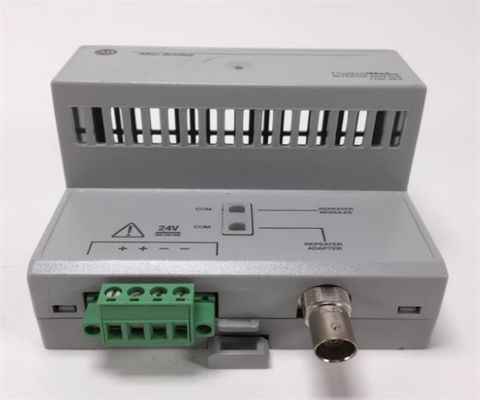

앨런 브래들리 1786-RPA는 컨트롤넷 모듈리 리피터 어댑터입니다.이 모듈은 주로 ControlNet 통신 네트워크의 길이를 확장하는 데 사용되는 ControlNet 통신 네트워크 액세서리입니다., 링, 선형 또는 포인트-투-포인트 토폴로지이 리퍼터 모듈은 또한 Coaxial 케이블에서 광섬유로 및 광섬유에서 ControlNet 동편 케이블로 제어 케이블 매체를 물리적으로 변환 할 때 사용할 수 있습니다..

컨트롤넷 네트워크는 장치의 멀티 드롭 통신에 사용되는 산업 통신 프로토콜입니다. 이러한 장치는 컨트롤넷 클라이언트 모듈, 컨트롤러,시각화 시스템 및 게이트웨이. 컨트롤넷 네트워크는 장치 또는 노드가 컨트롤넷 탭을 통해 연결되는 트렁크라고 불리는 주요 통신 고속도로로 구성됩니다. 컨트롤넷 네트워크는 최대 1000m의 거리를 지원합니다.네트워크가 이 최대 거리를 초과하면, 1786-RPA를 사용할 수 있습니다.

1786-RPA는 1786-RPCD 리퍼터 듀얼 구리 모듈, 1786-RPFS 리퍼터 단거리 섬유 모듈, 1786-RPFM 리퍼터 중거리 섬유 모듈과 사용하기에 호환됩니다.1786-RPFRL 섬유 링 반복 모듈, 및 1786-RPFRXL 섬유 반자 반복 모듈. 시리즈로 연결되는 최대 허용 어댑터는 20 1786-RPA입니다.

이 반복 어댑터 모듈은 장착판에 직접 장착하거나 DIN 레일을 사용하여 장착 할 수 있습니다.직접 패널 장착은 DIN Rail 장착에 비해 진동 및 충격에 대한 저항을 증가시킵니다.이 모듈은 수평 또는 수직 지향을 지원하고 18-36VDC의 외부 전압 공급 범위에서 작동합니다.

이 리퍼터 어댑터 모듈은 입력 전력 연결을 위한 한 (1) 개의 휴대가 가능한 단말 블록, 한 (1) 개의 75 오프 단말 저항 및 두 (2) 개의 DIN 레일 잠금 장치로 제공됩니다.

1786-RPAB 리퍼터 어댑터에는 24 볼트 DC 입력 전원이 필요합니다. 5 VDC에서 최대 1.6 A의 배그 플레인 출력 전류를 제공할 수 있습니다.앨런-브래들리 1786-RPAB 반복 어댑터는 다양한 기능을 수행, 네트워크의 길이를 확장하는 것, 코아시얼 또는 구리 매체에서 섬유 매체로 네트워크 미디어 변환을 수행하는 것, 그리고 섬유 매체에서 코아시얼 또는 구리 매체로 반대 방법을,리퍼터 모듈에 전원을 공급하는, 그리고 반지, 별, 또는 포인트에서 포인트 토폴로지를 생성하기 위해. 반복 어댑터와 반복 모듈 모두 준비 및 오류와 같은 2 개의 상태 표시 장치가 장착되어 있습니다.전원을 켜고 있는 오류 상태를 나타냅니다전체 1786-RPA 리퍼터 어댑터는 대략 4 x 4 x 3 인치 또는 10 x 10 x 8 센티미터의 크기를 가지고 있으며 무게는 약 7 온스 또는 0.20 킬로그램입니다.이 B 시리즈 반복 어댑터는 또한 모델 번호 1786-RPA/B로 알려져 있습니다.

앨런-브래들리 1786-RPA는 컨트롤넷 모듈리 리피터 어댑터이다. 이 모듈은 컨트롤넷 네트워크의 길이를 확장하는 데 사용됩니다.24VDC 전원 공급 장치로 전원을 공급합니다이 모듈은 직접 패널 또는 DIN 레일 장착을 지원하고 수평 및 수직 장착에 적합합니다.
