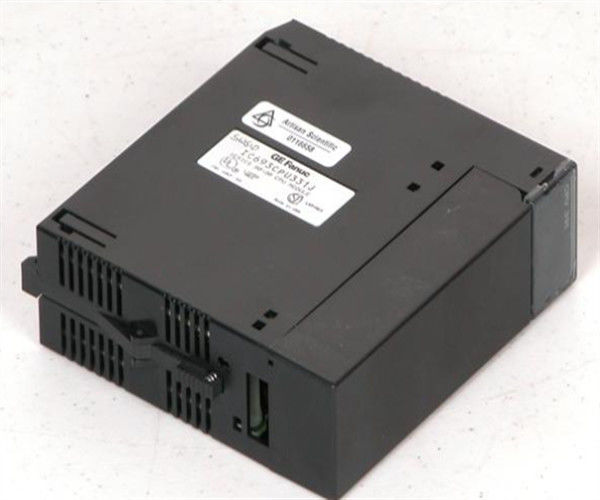

GE-Emerson IC693CPU331 디지털 IO 및 일련 프로토콜 ASCII 시리즈와 단일 슬롯 CPU 모듈

제품 설명IC693CPU331

IC693CPU331은 GE Fanuc가 제조하는 90-30 시리즈 부품이다. 이것은 단일 슬롯 모듈형 CPU이다.그것은 10MHz 클럭 속도와 최대 사용자 프로그램 메모리 16 Kbytes와 80188 프로세서가 설치되어 있습니다. 512 디스크리트 입력, 512 디스크리트 출력, 128 아날로그 입력 단어 및 64 단어 아날로그 출력 단어를 지원합니다. 1 (1) 시리즈 포트 SNP / SNP-X 슬레이브 프로토콜을 가지고 있습니다.

IC693CPU331은 GE Fanuc Automation의 90-30 PLC 시리즈의 일부인 모듈형 CPU이다. 이 CPU는 10 메가헤르츠의 처리 속도를 가진 80188 프로세서가 장착되어 있다.또한 0에서 1K의 볼리 논리를 스캔할 수 있습니다.이 CPU는 16Kbyte의 사용자 메모리를 가지고 있으며, 512개의 디스크리트 입력 비트; 512개의 디스크리트 출력 비트; 128개의 아날로그 입력 단어 및 64개의 아날로그 출력을 수용할 수 있는 크기를 가지고 있다.추가로, 이 CPU는 1280비트 디스크리트 글로벌 메모리, 1024비트 내부 코일, 256비트 임시 코일, 128비트 시스템 상태 참조로 구성된 내부 메모리 구조를 가지고 있습니다.레지스터 메모리의 2048 단어와 시스템 레지스터의 16 단어또한 CPU에 사용할 수 있는 타이머 / 카운터 680 단위가 있으며 Shift 레지스터 명령어를 지원합니다. 임베디드 CPU와 비교하면IC693CPU331 모듈형 CPU는 오버라이드 기능을 지원하며 배터리 지원 시계와 함께 제공됩니다.이 CPU에 사용할 수 있는 기본 메모리 유형은 무작위 액세스 메모리 (RAM) 유형이며 선택적 EPROM 또는 EEPROM도 설치할 수 있습니다. IC693CPU331은 모든 CPU 베이스플릿에 설치할 수 있습니다.5 슬롯 또는 10 슬롯 기판이 모듈은 350mA @ 5VDC 버스 전압의 배그 플레인에서 전류를 끌어냅니다.이 모듈형 CPU는 I/O의 더 큰 양을 지원하기 때문에, 그것은 원격 I/O 베이스플릿의 최대 4 (4) 확장 베이스플릿의 사용으로 I/O 확장을 지원합니다.

GE Fanuc IC693CPU331 모듈은 GE 시리즈 90-30 PLC 시스템을 위한 10 메가헤르츠 CPU 모듈이다. IC693CPU331 모듈은 80188 시리즈 마이크로프로세서를 사용합니다.모듈의 작동 온도는 32도에서 140도입니다.. IC693CPU331 모듈은 5 슬롯 베이스플릿에 하나의 슬롯을 차지하고 5 볼트 DC 입력 전압에서 백플레인에서 350 밀리암프 전류를 끌어냅니다. 모듈의 전형적인 스캔 속도는 0.1K의 부올 논리에 4 밀리초시스템 레지스터에 16개의 단어가 할당되어 있는데, 이는 참조 테이블 보기에만 사용되며 사용자 로직 프로그램에서는 참조할 수 없습니다.IC693CPU331 모듈에서 지원되는 타이머와 카운터의 총 수는 680개입니다.. 데이터 저장용 모듈에 제공되는 메모리 유형은 RAM 및 선택적 인 EPROM 또는 EEPROM입니다. 최대 사용자 프로그램 메모리는 16 킬로바이트입니다. 분리 입력 포인트는 512입니다.디스크리트 출력 포인트의 수는 512입니다.. 디스크리트 글로벌 메모리는 1280 비트입니다. 아날로그 입력과 아날로그 출력용 메모리는 각각 128 단어와 64 단어입니다.하나의 내장 시리즈 포트는 IC693CPU331 모듈에 사용할 수 있으며 이 포트는 전원 공급 PLC 커넥터를 통해 액세스. 연쇄 포트가 지원하는 프로토콜에는 SNP 슬레이브 및 SNPX 슬레이브 프로토콜이 포함됩니다. SNP 마스터 SNP-X 마스터, CCM 및 RTU 슬레이브 지원에 별도의 CMM 모듈이 필요합니다.RTU 마스터 지원에 별도의 PCM 모듈이 필요합니다.AD693CMM301 모듈은 IC693CPU331 모듈에 2 개의 추가 일련 포트를 제공합니다.SLP (상태 논리 프로세서) 는 IC693CPU331 모듈과도 호환되며 멀티 태스킹 제어를 제공하기 위해 사용할 수 있습니다..

IC693CPU331은 단일 슬롯을 가진 CPU 모듈이다. 모듈은 PLC 90-30 GE Fanuc와 함께 작동하도록 설계되었다.모듈은 10 메가헤르츠의 클럭 속도와 80188 마이크로 프로세서 유형을 가지고 있습니다또한 통신을 위한 단일 포트를 갖추고 있으며 512개의 분리된 I/O 포인트를 가지고 있습니다.모듈은 섭씨 32~140도에서 작동할 수 있습니다.그 외에도, CPU 모듈은 5 슬롯 베이스플릿에 대한 시스템당 단일 슬롯을 포함합니다. 5V DC 입력 전압에서 배그 플레인에서 350mA 전류를 운반합니다.이 CPU 모듈에 할당된 최대 사용자 프로그램 메모리는 16K 바이트입니다. 스캔 등급 기능으로 스캔하는 데 1000개의 볼리언 연락처가 0.4 밀리초가 걸립니다. 또한 GE Fanuc의 이 베이스플레이트 싱글 슬롯 CPU 모듈은 셔프트 레지스터를 수용합니다.그리고 그것은 또한 뒷받침 배터리를위한 시계를 포함합니다. 이 모듈에서 지원되는 메모리 저장 방식은 RAM이며, 680개의 타이머가 있습니다. 또한, 모듈은 SNP/SNP-X 슬레이브 프로토콜과 같은 내장 포트를 갖추고 있습니다.SNP/SNP-X 마스터와 CCM에 CMM 모듈이 필요합니다., 또는 RTU 마스터 지원을 위한 PCM 모듈을 위한 RTU 슬레이브 지원. 그 외에도 이 모듈과 호환되는 통신 유형은 LAN, 이더넷, FIP, Profibus, GBC, GCM, GCM+ 등이 있다.전체, 모듈은 이 제품 라인의 유용한 구성 요소와 기능을 일부 CPU 베이스 플레이트의 이전 버전과 비교하면 대부분을 갖추고 있습니다.
