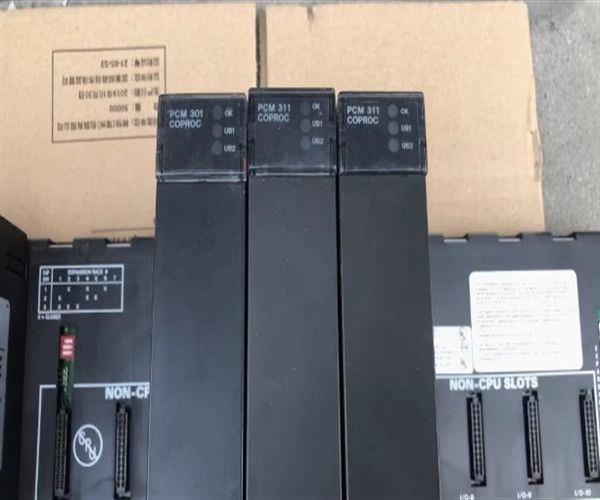

IC693PCM301 GE Fanuc 프로그래밍 가능한 코프로세서 모듈

IC693PCM301의 제품 설명

일반: IC693PCM301은 GE Fanuc Automation North America, Inc.가 제조한 프로그래밍 가능한 코프로세서 모듈 (PCM) 이다.그것은 90-30 시리즈 모듈형 CPU (프로그램 가능한 논리 제어 시스템) 와 호환되는 고 기능 마이크로 컴퓨터입니다.IC693PCM301에 지원되는 프로그래밍 언어는 Modbus RTU, GE Fanuc CCM 프로토콜, MegaBasic 및 C를 포함합니다.이 버전의 PCM는 총 192K의 메모리와 47K의 사용자 메가 베이직 메모리를 가지고 있습니다..

모든 CPU 베이스플릿 슬롯은 CPU 모듈의 슬롯 1을 제외한 IC693PCM301을 호스팅할 수 있다. 또한 PCM는 확장, 원격 래크 또는 임베디드 CPU (CPU311, 313,또는 323) 랙.

특정: IC693PCM301은 하나 또는 두 개의 독립적인 CCM 포트, CCM 포트,그리고 하나의 일련 포트를 사용하는 메가 베이직 애플리케이션 또는 하나 또는 두 개의 일련 포트를 사용하는 메가 베이직 애플리케이션이 모듈은 프로그래밍 터미널, CRT, 바코드 리더, 스케일, 프린터, ASCII 장치, RTU 마스터 장치 등과 통신하는 데 사용됩니다.

포트: IC693PCM301에서 사용할 수있는 두 개의 포트는 모델 앞쪽에있는 공통 연결 장치로 액세스됩니다.IC693CBL305 Wye 케이블은 전면판의 단일 커넥터에서 두 개의 PCM 포트 연결을 분리합니다.모듈에는 세 개의 LED 표시등이 있습니다. 하나는 모듈의 상태를 전달하기 위해 깜박이는 반면 다른 두 개의 LED등은 해당 포트에서의 활동을 표시합니다.마지막 그룹의 지표는 사용자에 의해 구성됩니다..

재시작 버튼: IC693PCM301의 재시작 버튼은 사용자가 "운전"과 "프로그램" 사이에 모듈의 모드를 변경할 수 있습니다.IC690CBL701/702/705 케이블은 PCM와 다양한 프로그래머의 연속 포트 사이의 직접 RS-232 연결을 제공합니다.이 케이블은 PCM 모듈과 함께 제공되지 않습니다.

메모리: RAM 메모리 백업은 모듈의 안쪽에 장착된 리?? 배터리로 처리됩니다. 설치 전에 연결이 필요합니다.배터리는 RAM 메모리에 프로그램이 저장 될 때까지 연결되어 유지됩니다장시간 저장 시 배터리를 분리하고 제거하는 것이 좋습니다.

기술 사양 IC693PCM301

The GE Fanuc IC693PCM301 Programmable Coprocessor Module (PCM) is an industrial automation computer manufactured by GE Fanuc as a memory and processing power expansion device for programmable logic controllers from GE Series 90-30이 코프로세서 모듈의 전체 메모리 용량은 192 KB이며 47 KB 용량의 전용 메가 베이직 메모리가 있습니다. The GE Fanuc IC693PCM301 Programmable Coprocessor Module can be installed by insertion in any available slot in a Series 90-30 backplane except for the first slot that is specifically designated for the system’s central processing unit or main computer board그것은 추가 확장 래크와 함께 작동하도록 설계되지 않았지만 주요 PLC 뒷판과만 작동합니다.Modbus RTU 및 GE Fanuc CCM 통신 프로토콜에 대한 내장된 일련 포트를 사용하여 일련 네트워크 및 장치와의 통신이 가능합니다..

GE Fanuc IC693PCM301 프로그래밍 가능한 코프로세서 모듈 (PCM) 은 백업 리?? 배터리를 사용하여 전원 중단 시 무작위 액세스 메모리 내용을 안전하게 유지할 수 있습니다.휴대용 구성 장치와의 통신이 가능합니다., 하지만 별도로 판매되는 IC690CBL701/702/705 일련 통신 케이블이 필요합니다.GE Fanuc IC693PCM301 프로그래밍 가능한 코프로세서 모듈은 5 볼트 DC 전원 공급 장치에 연결될 때 425 밀리 앰프의 평준 전류 소비량을 가지고 있습니다.이 PCM의 가장 주목할만한 특징 중 하나는 일련 프린터, 바코드 리더, 산업용 스케일, ASCII 장치 또는 RTU 마스터 장치와 같은 일련 장치에 연결할 수 있다는 것입니다.사용자 제어 플랫폼에 통합하기 위해2개의 사용자 모드가 있습니다: 정상 작동을 위해 RUN 모드 및 제어 논리에 변경이 필요할 때 프로그램 모드.
