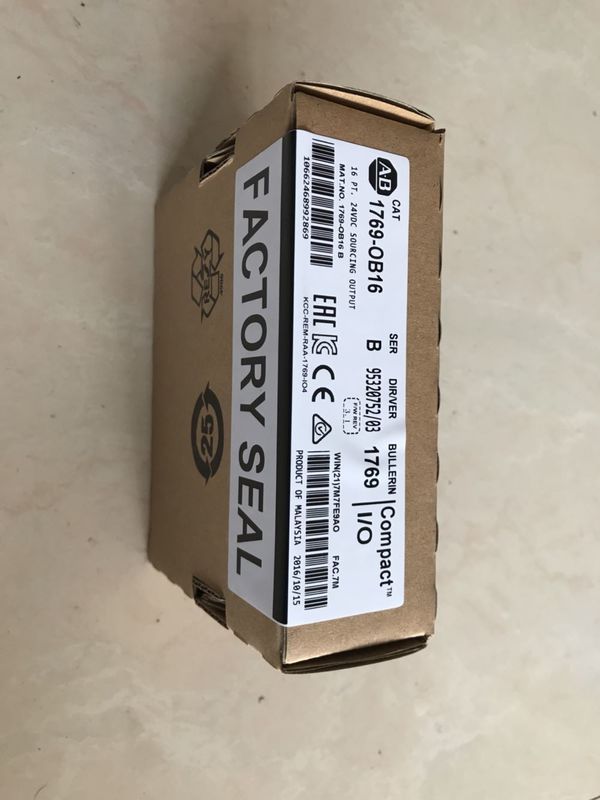

제품 설명:1769-OB16 8
의1769-OB16제공16개의 분리된 출력점, 개별 장치를 제어하는 데 사용할 수 있습니다.소스(PNP), 즉 외부 부하 (예: 소레노이드 또는 릴레이) 에 전압을 공급하여 양전압을 필요로하는 장치의 제어에 적합합니다.
모듈은1769 컴팩트 I/O시스템, 일반적으로 사용컴팩트 로직스또는마이크로 로직스중소 및 중소 규모의 자동화 프로젝트를 위한 PLC.1769-OB16기존의 시스템으로 쉽게 통합될 수 있습니다.컴팩트 로직스이 시스템은 앨런 브래들리 컨트롤러와 다른 I/O 모듈과 원활하게 작동하도록 설계되었습니다.
특징:1769-OB16 8
-
16 사소한 결과물:
- 이 모듈은16개의 디지털 출력 포인트통제하기24V DC릴레이, 소레노이드, 모터와 같은 장치
- 각 출력은 하나의 장치를 제어 할 수 있습니다.ON/OFF 제어장치분리된 부하를 위해
-
소싱 출력 구성:
- 이 모듈은PNP 소싱 출력, 즉 각 출력 포인트는 공급24V DC외부 장치 (부하) 는 그 다음 지상에 연결됩니다.
- 의PNP이러한 장치들을 제어하는 데 이상적입니다.소레노이드,조명, 또는릴레이양전압 신호가 필요하죠.
-
컴팩트 형태 인자:
- 용도로 설계되었습니다.콤팩트 제어 시스템,1769-OB16작고 공간 효율적이어서 패널 공간이 제한된 환경에 이상적입니다.
- 그것은 바로 위에 설치1769 백플레인, 원활하게 통합컴팩트 로직스또는마이크로 로직스시스템.
-
높은 전류 등급:
- 각 출력 채널은 일반적으로 최대 전류를 처리 할 수 있습니다.0.5A각 포인트 (정확한 제한값을 위해 구체적인 문서를 확인합니다.)
- 이 모듈은 중간 전력을 필요로 하는 표준 산업 장치들을 제어할 수 있다.
-
통합 진단:
- 의1769-OB16특징진단용 LED각 출력이 실시간 상태 정보를 제공 합니다.ON또는오프, 그리고 모듈은 또한상태 LED전체적인 상태와 작동을 표시합니다.
- 이 LED는 연결된 장치의 문제 해결 및 상태를 모니터링하는 데 도움이 될 수 있습니다.
-
유연 한 설치:
- 의1769-OB16이 제품들은컴팩트 로직스그리고마이크로 로직스PLC 시스템, 그리고 다른 PLC 시스템과 통합1769 시리즈 모듈시스템 확장 용도로
- 이 모듈은1769 백플레인, 전선을 최소화하고 설치를 단순화합니다.
-
단순화 된 배선:
- 16개의 출력 포인트들 각각은전용 터미널, 외부 장치에 대한 배선을 간단하게 만듭니다.
- 이 모듈은스크루 터미널 연결, 신뢰성 있는 연결을 제공하고 케이블을 쉽게 설치하고 교체합니다.
-
작동 전압:
- 의1769-OB16이럴 수 있어요24V DC많은 산업 자동화 시스템에 표준이 되는 전력입니다.
- 입력 전압 범위는 일반적으로19.2V ~ 31.2V DC.
기술 매개 변수:1769-OB16 8
| 모듈당 점수 |
16 디지털 출력 |
| 출력 유형 |
공급 (PNP) |
| 전압 등급 |
24V DC |
| 출력 전압 범위 |
19.2V ~ 31.2V DC |
| 출력당 현재 등급 |
0점당 5A (최대) |
| 모듈 전류 도출 |
60mA (24V DC 배후 전원 공급원) |
| 격리 |
점들 사이에는 격리가 없습니다. |
| 온도 범위 (운동) |
0°C ~ 60°C (32°F ~ 140°F) |
| 온도 범위 (저장) |
-20°C ~ 85°C (-4°F ~ 185°F) |
| 상대 습도 |
5%~95% (집화되지 않음) |
| 크기 (H x W x D) |
3.9 x 1.6 x 2.4 인치 (99 x 40 x 61 mm) |
| 무게 |
0.16kg (0.35파운드) |
| 터미널 타입 |
스크루 터미널 |
| 상태 지표 |
16개의 출력 상태 LED, 1개의 모듈 상태 LED |
|
신청:1769-OB16 8
-
기계 자동화:
- 작동을 제어기압동작기,로봇 팔, 또는자동차 장비.
-
재료 처리:
- 용도컨베이어 띠또는 모터나 액추에이터 같은 장치를 켜고 끄는 다른 자동화된 재료 처리 시스템.
-
포장 시스템:
- 제어장치밀폐 기계,주유소, 또는표기장치포장용 용품입니다.
-
안전 시스템:
- 통제용비상 정지 회로,안전 장벽, 또는 정확한 켜고 끄는 제어 장치가 필요한 다른 중요한 안전 장비.
-
조명 제어:
- 제조 환경, 창고 또는 다른 산업 환경에서 조명 회로를 제어하는 데 이상적입니다.
-
시험 장비:
- 의1769-OB16제품 품질을 테스트하거나 산업 환경에서 자동화된 테스트를 수행하는 릴레 또는 솔레노이드 제어에 사용할 수 있습니다.
-
밸브 제어:
- 종종 통제하는 데 사용됩니다.소레노이드 작동 밸브화학처리, 수처리 및 HVAC 시스템을 포함한 유체 시스템에서
사용자 정의: 1769-OB16 8
-
배선 구성:
- 배선, 소레노이드 또는 밸브와 같은 외부 장치에 쉽게 연결하기 위해 표준 또는 사용자 지정 단말 블록을 사용하여 배선을 사용자 정의하십시오.
-
I/O 확장:
- 같은 I / O 모듈 (디지털 또는 아날로그) 더 추가하여 시스템을 확장1769 백플레인더 많은 장치가 있는 더 큰 시스템을 수용할 수 있도록 합니다.
-
시스템 통합:
- 통합1769-OB16더 큰 모듈로컴팩트 로직스시스템, 그리고 그것을 사용하여 프로그램을스튜디오 5000 로직스 디자이너신청에 대한 특정 통제 요구 사항을 충족하기 위해
-
오류 탐지 논리:
- 당신은 PLC를 프로그래밍 할 수 있습니다디지털 출력 신호(예를 들어, 출력이ON또는오프상태) 를 설정하고, 알람을 작동시키거나 안전 모드로 전환하는 등 적절한 조치를 취합니다.
-
HMI 통합:
- 통합1769-OB16a와HMI (인간-기계 인터페이스)출력의 실시간 모니터링 및 수동 제어 (예를 들어 출력을 켜고 끄거나 연결된 장치의 상태를 관찰)
