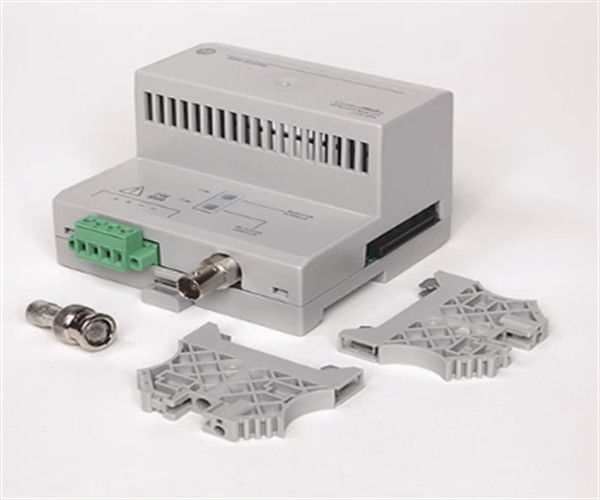

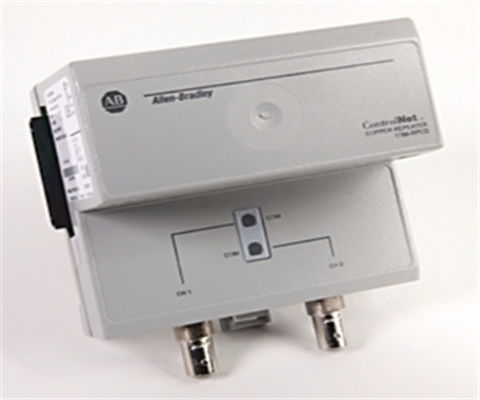

앨런-브래들리 1786-RPCD 제어 네트워크 듀얼 구리 동축 반복 모듈

1786-RPCD의 설명

1786-RPCD는 앨런-브래들리 (Allen-Bradley) 의 ControlNet 반복 모듈이다. 이 모듈은 주로 기존의 ControlNet 네트워크를 확장하는 데 사용됩니다.이 리퍼터 모듈은 카탈로그 번호 1786-RPA/B의 리퍼터 어댑터와 함께 사용됩니다. 최대 4 (4), 1786-RPCD는 단일 리퍼터 어댑터와 함께 설치될 수 있다. 1786-RPCD는 RG6 동축 케이블을 지원하는 ControlNet 포트 두 (2) 개와 함께 제공됩니다.이 어댑터 모듈은 선형으로 ControlNet 네트워크를 확장하는 데 사용할 수 있습니다상기 토폴로지 외에도 1786-RPCD는 허브 기반의 컨트롤넷 네트워크에서 사용되고,더 긴 ControlNet 거리의 커버리지를 구현하고 격리된 ControlNet 세그먼트를 구현하기 위해사용되지 않는 채널의 포트는 알렌-브래들리 카탈로그 번호 1786-XT를 가진 75 오hm 트렁크 라인 종료 저항과 연결되어야 합니다. 1786-RPCD는 리퍼터 어댑터 모듈에서 전원을 받았습니다.그것은 2 와트의 전력 소비와 함께 5VDC에서 400mA의 백플레인 전류 도출을 가지고 있습니다., 최대, 그리고 2 와트의 전력 소모, 최대.그것은 개방형 칸막이를 가지고 있기 때문에이 모듈은 산업 요소에 대한 적절한 보호를 제공하는 칸막이에 장착되어야합니다.이 모듈은 0-60도 섭씨의 작동 온도를 가지고 있습니다. 1786-RPCD는 채널 1 및 채널 2 표시기와 같은 두 (2) LED 상태 표시기가 있습니다. 모듈이 작동 할 때,LED는 녹색으로 켜져 있고, 활성 통신 채널은 LED를 깜빡이는 녹색을 가지고 있습니다.이 모듈은 4.048 인치 또는 101.2 mm (높이); 4.44 인치 또는 111 mm (폭) 및 2.76 인치 또는 69 mm (깊음) 를 측정합니다. 표준 35 mm DIN 레일에 장착됩니다.

1786-RPCD는 앨런-브래들리가 제조한 동축 반복 모듈 제어 네트워크입니다. 1786-RPCD 동축 반복 모듈은 5 볼트 DC를 공급하는 RPA / B 반복 어댑터에 연결됩니다.그리고 그것은 5 볼트 DC 최대에서 400mA의 백플레인 전류를 가지고 있습니다1786-RPCD는 네트워크의 길이를 확장하거나 포인트에서 포인트 토폴로지를 제공하거나 코아시얼 미디어에서 섬유 미디어로 네트워크 미디어 변환을 수행하도록 설계되었습니다.1786-RPCD의 작동 온도는 32 ~ 140도 파렌하이트입니다, 60도 작동하지 않는 온도, IEC 61000-4-5 표준에 따라 RF 면역을 수행합니다. 그것은 10에서 500 헤르츠에서 5g의 진동이 있습니다.가습성이 없는 습도에서 상대 습도 범위가 5~95%1786-RPCD는 리퍼터 어댑터에 의해 구동된다. 1786-RPCD는 단일 리퍼터 어댑터 (RPA) 에 1000 미터 이상의 구리 세그먼트를 쉽게 연결할 수 있다.두 개의 구리 채널과 각 채널에 대한 활동 상태 지표를 제공합니다.1786-RPCD는 오류 상황을 알리기 위해 운영자가 해석하는 두 개의 상태 표시기로 구성됩니다.모듈에서 얻은 데이터에 오류가있는 경우를 포함하여. 그것의 지연 값은 100ns입니다. 1786-RPCD를 설치 할 때, 30도 각도로 1786-RPCD 모듈을 배치합니다.DIN 레일 상단에 모듈의 뒷쪽에 있는 립을 갈고리하고 트랙에 돌리십시오. 다음 플러쉬가 나타날 때까지 DIN 레일에 모듈을 누르십시오. 한편 잠금 탭은 올바른 위치에 냅 및 DIN 레일에 모듈을 잠금해야합니다. 필요한 경우,리퍼터 어댑터 또는 다른 리퍼터 모듈과 연결하기 위해 왼쪽로 모듈을 슬라이드모듈을 삽입하거나 제거 할 때 주의가 필요합니다. 전력 상태에서 1786-RPCD 모듈을 제거하거나 추가하는 것은 권장되지 않습니다.입력하고 연결을 해제 할 때 전원을 꺼야합니다.1786-RPCD는 네트워크에서 허브 기반 토폴로지가 필요하고 세그먼트에는 더 긴 구리 유선 거리가 필요할 때 적용됩니다.네트워크 설계는 별도의 섹션을 필요로하고 노드 수는 또한 리퍼가 필요합니다..

1786-rpcd에 대한 기술 사양

1786년경

앨런-브래들리/록웰 자동화사의 1786-RPCD 모듈은 반복 모듈입니다.이 반복 모듈은 앨런-브래들리 컨트롤넷 액세서리 시리즈의 일부로 제조되고 ControlNet 동맥 미디어 시스템의 핵심 구성 요소가 될 수 있도록 설계되었습니다1786-RPCD 반복 모듈은 산업 환경에서 네트워크에서 동맥 신호를 반복하는 데 사용할 수있는 동맥 유형의 반복 모듈입니다.1786-RPCD 리퍼터 모듈의 배면 전류 도취 등급은 400 밀리 앰프로 등급. The 1786-RPCD repeater module can be installed in a ControlNet coax media system that uses the point-to-point or bus/trunk line topology where 1 fiber module transmits to another fiber module in the system작동하기 위해 노드가 설치되어 있을 필요가 없습니다. 75 오흐의 터미네이터가 필요합니다.

앨런-브래들리/록웰 자동화 제어 네트워크 액세서리 1786-RPCD 반복 모듈은 또한 ControlNet 동맥 미디어 시스템에서 미디어 과잉 또는 모듈 과잉을 달성하는 데 사용할 수 있습니다.미디어 리던스는 선형 버스 네트워크 토폴로지 또는 링 버스 네트워크 토폴로지와 함께 사용할 수 있습니다.그러나 동시에 두 토폴로지와 함께 사용할 수 없으며 각 토폴로지에는 전체 시스템에 영향을 미치는 장단점이 있습니다.1786-RPCD 반복 모듈은 DIN 레일에 설치 될 수 있습니다.DIN 레일에 설치된 경우,1786-RPFRL/B 섬유 반복 모듈의 오른쪽 또는 1786-RPFRXL/B 섬유 반복 모듈의 오른쪽에는 설치되어서는 안 됩니다. 그렇지 않으면 제대로 작동하지 않습니다.대신 1786-RPCD 리퍼터 모듈은 이 섬유 리퍼터 모듈의 왼쪽에 설치되어야 합니다.
