1786-RPFRL 앨런-브래들리 섬유 반자 반복 모듈 신호 범위 4...20mA

1786-RPFRL의 설명

앨런-브래들리 1786-RPAB 어댑터는 ControlNet 모듈형 반복 어댑터이다. RG6 구리 동맥 섬유 타입으로 작동하며 여러 모듈을 연결할 수 있다. 정확히는, the 1786-RPAB repeater adapter can connect up to 2 modules when it is used with either the Allen-Bradley 1786-RPFRXL/B or the 1786-RPFRL modules and with up to 4 modules that are the Allen-Bradley 1786-RPFS, 1786-RPCD 또는 1786-RPFM 리퍼터 모듈. 1786-RPAB 리퍼터 어댑터는 24 볼트 DC 입력 전원을 필요로하며 5 볼트 DC에서 최대 1V까지 공급 할 수 있습니다.6 Amp 배후 플레인 출력 전류.

1786-RPAB 반복 어댑터는 네트워크의 길이를 확장하는 것과 같은 다양한 기능을 수행합니다.코아시얼 또는 구리 매체에서 섬유 매체로 네트워크 매체 변환을 수행하는 것, 반복 모듈에 전원을 공급하고 링, 스타 또는 포인트-투-포인트 네트워크 토폴로지를 생성합니다. 반복 어댑터와 반복 모듈 모두 2 개의 상태 표시 장치가 장착되어 있습니다.양쪽 모두 켜져 있는지 또는 결함이 발견되었는지 표시합니다 (준비/실패로도 알려져 있습니다), 그리고 어댑터와 모듈에서 수신되는 데이터에 오류가 있는 경우 1786-RPAB 리퍼터 어댑터 전체는 대략 4x4x3 인치의 크기를 가지고 있습니다.무게는 약 7 온스입니다.이 B 시리즈 반복 어댑터는 1786-RPA/B로도 알려져 있습니다.

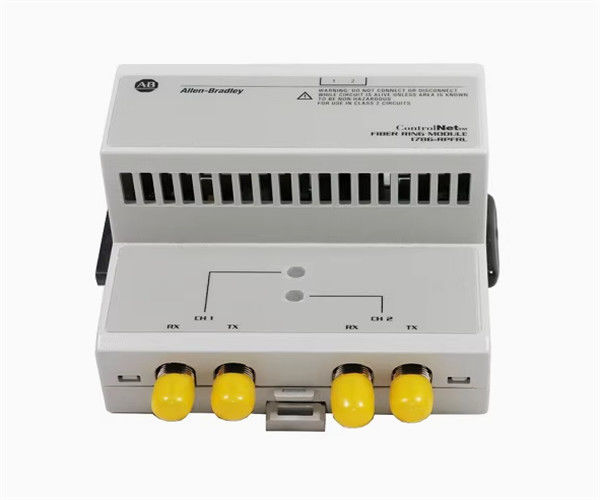

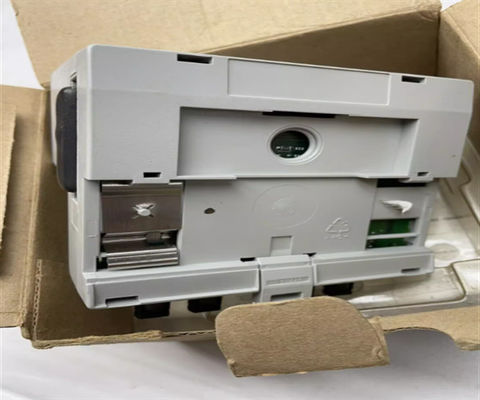

앨런-브래들리 1786-RPFRL 모듈은 ControlNet 광섬유 링 리퍼터 모듈이다. 긴 전송 범위를 가능하게 하는 링 토폴로지를 사용하여 광섬유 미디어冗余을 지원한다.전자기 간섭 방지섬유 반복기 사이의 거리는 섬유 질, 접합 수 및 커넥터 수 등 여러 가지 요인에 달려 있습니다.1786-RPFRL 모듈, 광섬유 링크의 손실은 15 dB 미만해야합니다. 광섬유 링의 전체 길이는 ControlNet 표준에 의해 20 킬로미터 또는 그 이하로 제한됩니다.모듈과 함께 플라스틱 또는 세라믹 ST 섬유 커넥터가 사용되어야 합니다.금속 연결은 지원되지 않습니다.

1786-RPFRL 모듈은 2개의 광섬유 채널, 각 광섬유 채널의 활동 상태에 대한 지표 및 시스템 상태 및 통신 업데이트를 위한 릴레이 접촉 커넥터를 제공합니다.모듈의 입력 전력 요구 사항은 5 볼트 DC에서 570 밀리 앰프입니다.. 백플레인의 전력 요구 사항은 2.8 와트 (3.02 와트 최대). 지원 통신 속도는 5 Mbps입니다. 모듈은 어떤 방향에도 장착 할 수 있습니다.릴레이 접촉기의 최대 전압은 30 볼트 DC입니다릴레 접촉기 최저 및 최대 전류는 각각 1mA 및 900mA입니다. 격리 전압 등급은 50 볼트 연속입니다.1786-RPFRL 모듈과 함께 사용하는 것이 권장되는 와이어 크기는 22 ~ 14 AWG 고체 또는 75 °C 이상으로 지정 된 밧줄의 구리 와이어입니다.. 1786-RPFRL 모듈은 개방형 모듈이며 북미 온도 코드 T5를 준수합니다. 1786-RPFRL 모듈 주변 공기의 온도는 결코 섭씨 60도를 넘지 않아야합니다.
