IC693CHS391 GE Fanuc CPU 모듈 기본, 10 슬롯, EMI 강화

IC693CHS391의 제품 설명

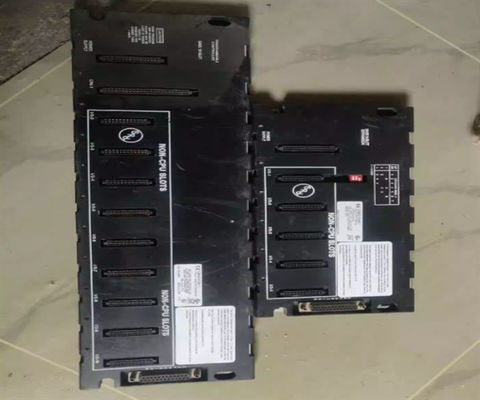

GE Fanuc IC693CHS391은 10개의 슬롯을 가진 확장판이다. 이 확장판은 전원 공급에 특별히 기본판의 왼쪽 끝에 슬롯을 가지고 설계되었다.이 슬롯의 독특한 크기는 전원 공급 장치와만 호환되는 것을 보장합니다. 사용자는 IC693CHS391이 기본판의 첫 번째 슬롯에 CPU에 연결되어 있는지 확인해야합니다. 기본판의 첫 번째 슬롯은 CPU/1로 표시된 CPU 모듈을 지원합니다.이 모듈은 시스템당 CPU 베이스플릿을 하나만 사용할 수 있습니다.시스템에는 하나 이상의 베이스플릿이 있다면 다른 하나는 리모트 또는 확장 베이스플릿이어야 합니다.IC693CHS391는 슬롯 번호 2 및 위의 슬롯이 옵션 모듈 또는 I / O 모듈을 연결하는 데 사용되는 고유 한 크기로 구성됩니다..

이 모듈은 오른쪽 끝에 25 핀 여성 커넥터로 제공되며 원격 또는 확장 기판에 연결됩니다.둘 다 원격 및 확장 베이스플릿은 CPU로 시스템에 연결되어야시스템에서 지원되는 이러한 베이스플레이트의 수는 주로 사용되는 CPU의 종류에 달려 있습니다. CPU 341,340 및 331을 사용하는 경우 최대 4개의 베이스플레이트를 사용할 수 있습니다.그렇지 않으면 CPU 350로 최대 7개의 기판을 사용할 수 있습니다.원격 베이스플릿을 가진 시스템은 700피트 이하의 케이블이 필요하지만 확장 및 CPU 베이스플릿은 50피트 이하의 케이블이 필요합니다.둘 다 원격 및 확장 베이스플릿은 DIP 스위치와 연결됩니다.

기술 사양 IC693CHS391

GE Fanuc IC693CHS391 베이스플릿은 GE Fanuc 시리즈 90-30 PLC에 설치하도록 설계 및 제조된 확장 베이스플릿이다. The IC693CHS391 expansion baseplate can be used to extend a PLC so that it can accommodate more I/O modules and field devices and so that it can handle more applications and specialized large-scale applications이 장치는 입력 및 출력 모듈 및 기타 장치를 호스팅 할 수있는 10 개의 슬롯과 함께 제공됩니다. IC693CHS391 확장 베이스 플레이트의 가장 왼쪽 슬롯에는 전원 공급 모듈이 포함되어 있습니다.그것은 쉽게 설치 또는 제거 할 수 있도록 개방된 장비를 가지고 있지만 또한 먼지 또는 습도와 같은 것들에 취약하게 만듭니다.이 베이스플릿에는 DIP 스위치도 있습니다.

The GE Fanuc Series 90-30 IC693CHS391 expansion baseplate can be connected to a GE Series 90-30 remote baseplate with its 25-pin female connector that is located on its right side and with a cable that can be up to 700 meters long. IC693CHS391 확장 기판은 CPU만을 위한 특별한 슬롯을 갖추고 있으며, 이 기판은 CPU를 호스팅하거나 CPU를 호스팅하는 PLC 시스템의 다른 기판에 연결되어야 합니다.다른 시리즈 90-30 CPU는 IC693CHS391 확장 베이스 플레이트와 같은 다양한 확장 베이스 플레이트를 수용 할 수 있습니다.. 일부 시리즈 90-30 CPU는 한 번에 4 개의 베이스 플레이트를 수용 할 수 있으며 다른 경우 7 개의 베이스 플레이트를 동시에 호스팅 할 수 있습니다. IC693CHS391 확장 베이스 플레이트는 PCI 카드를 사용하는 경우 컴퓨터에 연결 할 수 있습니다.
