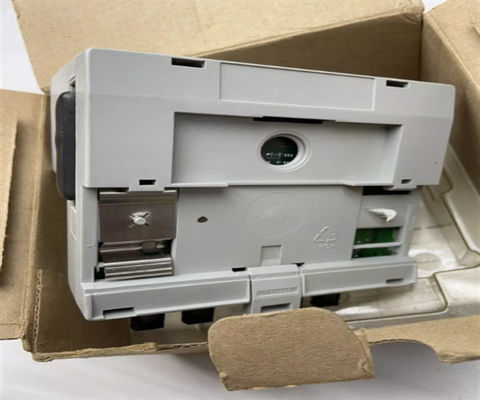

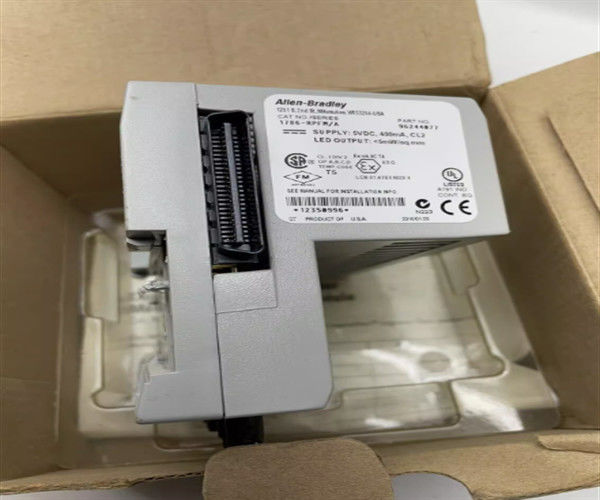

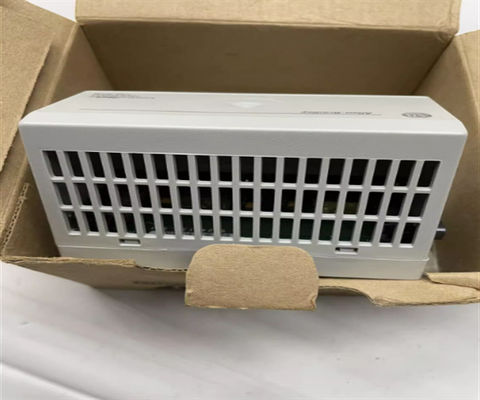

로크웰 자동화 제어 네트워크TM 1786-RPFS 단거리 섬유 반복 모듈

1786-RPFS의 설명

1786-RPFS 리퍼터 모듈은 앨런-브래들리가 제조한 단거리 섬유 리퍼터 모듈이다. 산업 부문에서 네트워크의 길이를 확장하는 데 사용됩니다.별을 만드는 데도 쓰인다.이 단거리 모듈은 24 볼트 DC의 전압 소스로 전원을 공급합니다.2개의 ControlNet 제품을 섬유 연결로 연결합니다.1786-RPFS 리퍼터 모듈은 2개의 컨트롤넷 모듈 사이에 300m까지의 거리에서 정상적으로 작동할 수 있습니다.이 리퍼터 모듈은 또한 노드 사이의 지상 고립을 가지고 있으며 다른 리퍼터 모듈보다 소음에 덜 영향을 받는다..

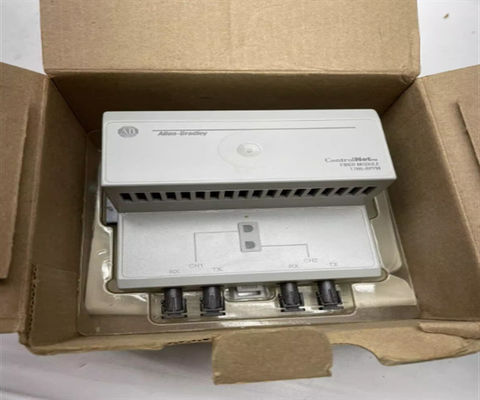

1786-RPFS 리퍼터 모듈은 다양한 구성 요소로 구성되어 있습니다.배면 커넥터는 모듈의 왼쪽에 존재하고 채널 1 및 채널 2에 대한 정보를 전달하기 위해 상단에 LED 표시기가 있습니다. 모듈 잠금 탭은 또한 채널 1 및 채널 2 광섬유 포트 옆에 포함되어 있습니다. 추가 안전을위한 광섬유 포트에 보호 캡이 있습니다.1786-RPFS 리퍼터 모듈은 전류의 300 밀리 앰프와 5 볼트 DC 최대 전압으로 전원을 공급이 모듈은 총 1.5 와트의 전력을 소비 합니다. 리피터 는 200/230 타입 HCS 섬유 를 사용 하며 5 Mbps 의 통신 속도 를 지원 합니다.섬유의 온도 범위는 -20도에서 80도 사이여야 합니다.. 섬유의 굽기 반지름은 설치 중에 1.5 인치이고 작동 중에 0.4 인치입니다.섬유는 650nm의 작동 파장을 가지고 있으며 송신기 출력은 5mW/사방 밀리미터 이상입니다..

1786-RPFS에 대한 기술 사양
