앨런 브래들리 1786-RPFS 컨트롤넷 파이버 링 중형 반복기

설명 1786-RPFS

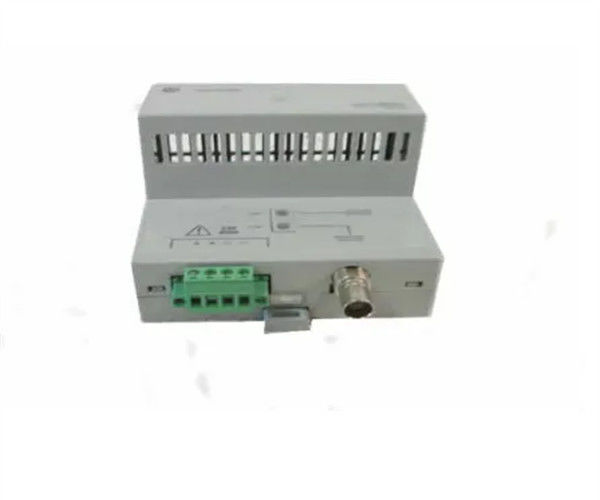

앨런 브래들리 1786-RPFS 컨트롤넷 리피터 (Allen-Bradley 1786-RPFS ControlNet Repeater) 는 앨런 브래들리 1786 리피터 시리즈에 속하는 섬유 모듈이다. 이 리피터는 단단하고 흰색 페인트 작업으로 설계되었다.두 층이 있습니다., 각이 정사각형 모양을 형성합니다.상위 레벨의 측면은 장치의 냉각 팬이 장치의 가장 상단에 브랜드 이름이 기록되는 동안 환기를 허용하는 기본 공간과 함께 있습니다.첫 번째 레벨의 상부 부분은 반복기의 예시적 사용이 있습니다. 하위 레벨의 앞 부분은 주요 제어 및 작동 키를 가지고 있습니다.금속으로 만든 주요 연결 포트를 제외한, 다른 6개의 항구가 있습니다. 다른 부분들은 조심스럽게 서로 옆에 배치되어 있습니다.

또한, 현대 1786-RPFS 리퍼터 및 단거리 섬유 모듈은 일반 리퍼터에 전형적인 0 ~ 300m의 거리 등급을 가지고 있습니다.이것은 네트워크 확장 및 네트워크 매체의 변환에서 최적의 성능을 제공합니다.. 그것은 모듈에 전원 공급원으로 역할을 하는 어댑터를 가지고 있습니다. 또한 모듈과 어댑터 모두 작업 중에 쉽게 해석 될 수있는 이중 상태 표시기를 가지고 있습니다.처리되고 복원되는 데이터가 오류가 없는지 아닌지를 표시합니다.이 1786-RPFS ControlNet Repeater는 200/230 미크론 하드 클레이드 실리카 (HSC) 섬유 유형을 사용합니다. RPA/B 어댑터와 가장 호환적입니다.이 어댑터를 통해, 1786-RPFS ControlNet Repeater는 5V DC의 입력 전력을 생성합니다. 이것은 전문적으로 300 mA 배그 플레인 전류 도출로 지원됩니다. 결론적으로,1786-RPFS ControlNet Repeater는 650nm의 적색 섬유 작동 파장을 가지고 있습니다.그것은 4.2 dB attenuation 레벨을 지원합니다.

약 1786-RPFS

1786-RPFS 리퍼터 모듈은 앨런-브래들리가 제조한 단거리 섬유 리퍼터 모듈이다. 산업 부문에서 네트워크의 길이를 확장하는 데 사용됩니다.별을 만드는 데도 쓰인다.이 단거리 모듈은 24 볼트 DC의 전압 소스로 전원된다.2개의 ControlNet 제품을 섬유 연결로 연결합니다.1786-RPFS 리퍼터 모듈은 2개의 컨트롤넷 모듈 사이에 300m까지의 거리에서 정상적으로 작동할 수 있습니다.이 리퍼터 모듈은 또한 노드 사이의 지상 고립을 가지고 있으며 다른 리퍼터 모듈보다 소음에 덜 영향을 받는다..

1786-RPFS 리퍼터 모듈은 다양한 구성 요소로 구성되어 있습니다.배면 커넥터는 모듈의 왼쪽에 존재하고 채널 1 및 채널 2에 대한 정보를 전달하기 위해 상단에 LED 표시기가 있습니다. 모듈 잠금 탭은 또한 채널 1 및 채널 2 광섬유 포트 옆에 포함되어 있습니다. 추가 안전을위한 광섬유 포트에 보호 캡이 있습니다.1786-RPFS 리퍼터 모듈은 전류의 300 밀리 앰프와 5 볼트 DC 최대 전압으로 전원을 공급이 모듈은 총 1.5 와트의 전력을 소비 합니다. 리피터 는 200/230 타입 HCS 섬유 를 사용 하며 5 Mbps 의 통신 속도 를 지원 합니다.섬유의 온도 범위는 -20도에서 80도 사이여야 합니다.. 섬유의 굽기 반지름은 설치 중에 1.5 인치이고 작동 중에 0.4 인치입니다.섬유는 650nm의 작동 파장을 가지고 있으며 송신기 출력은 5mW/사방 밀리미터 이상입니다..
