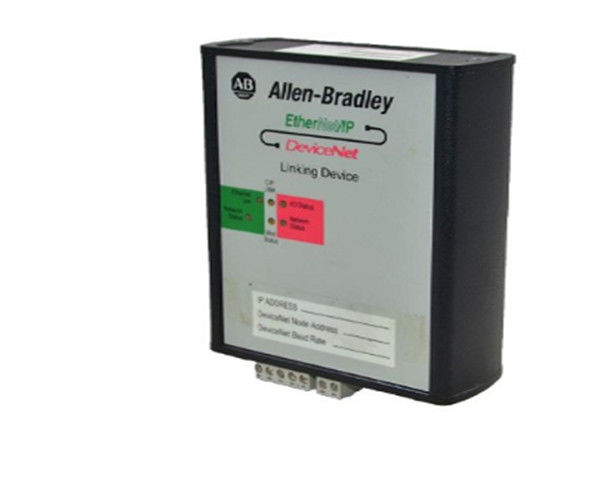

앨런-브래들리 1788-EN2DN EtherNet/IP to DeviceNet 연결 장치

설명  1788-EN2DN

앨런 브래들리 1788-EN2DN은 이더넷에서 디바이스넷 연결 장치입니다. 이 장치는 정보 네트워크를 디바이스 레벨 통신 고속도로에 원활하게 통합합니다.이 연결 장치는 최대 63 디바이스넷 슬레이브 장치에 대한 연결을 허용이 연결 장치는 하나 (1) 이더넷 인터페이스와 하나 (1) 디바이스넷 인터페이스가 있습니다.

앨런-브래들리 1788-EN2DN은 디바이스네트 연결 장치에 이더넷을 사용하며, 정보 및 제어 레벨 네트워크와 장치 레벨 네트워크의 원활한 연결을 허용합니다.이 연결 장치는 프로그래밍을 허용하는 게이트웨이로서 작동 할 수 있습니다., 구성, 제어 또는 데이터 수집이 변환된 프로토콜에서 구현됩니다. It may also act as bridge or router between ethernet enabled controllers connected in the ETehrnet network and devices and DeviceNet enabled devices connected in the DeviceNet network to interact as if they are connected on a common communication network.

연결 장치는 DeviceNet 마스터 기능을 활성화하여 시스템에 최대 63 개의 DeviceNet 슬레이브 장치를 연결할 수 있습니다.이 연결 장치는 통신 네트워크의 두 데이터 저장을위한 로컬 메모리를 가지고, I/O 테이블의 읽기 및 쓰기를 위한 데이터 공유를 허용합니다.

1788-EN2DN는 네트워크에서 하나의 장치로 나타납니다. 이 연결 장치는 사용자 친화적이고 간단한 구성으로 설계되었습니다.양방향의 데이터 흐름을 투명하고 쉽게 모니터링 할 수 있도록.

DHCP 서버 23.2 이상의 버전은 장치의 구성에 사용될 수 있다.

1788-EN2DN는 DIN 레일 장착을 지원하며 24VDC의 명목 등급으로 12-30VDC의 전원 입력을 요구합니다.개방형 장착장치, 즉 이 연결 장치는 적절한 보호를 제공하는 장착장치 안에 설치되어야 합니다..

1788-EN2DN은 앨런 브래들리/록웰 자동화에서 설계 및 제조한 EtherNet/IP-to-DeviceNet 연결 장치입니다.이 연결 모듈은 DeviceNet과 EtherNet과 같은 다른 프로토콜로 작동하는 다양한 유형의 네트워크에서 사용 가능한 데이터를 변환 할 수 있습니다.최대 63개의 디바이스넷 노드를 지원할 수 있으며 이 모듈을 통해 TCP/IP 프로토콜을 통해 데이터를 전송할 수 있습니다.

1788-EN2DN 연결 모듈은 100 mA의 전류를 사용할 수 있는 24 볼트 DC 전원 공급을 필요로 합니다.0~60°C의 온도와 2000m 이하의 고도에서 예상되는 오류 없이 작동할 수 있습니다.모듈의 크기는 60mm x 200mm x 48mm 이다. 1788-EN2DN 연결 모듈의 상단 부분에는 이더넷 연결을 위한 2 개의 D-Code M12 포트가 있다.이더넷 연결은 둘 중 하나 또는 둘을 통해 설정될 수 있습니다.. 디바이스넷 연결을 위해, 2 미니 스타일 디바이스넷 커넥터 (DIN-남자, 그리고 DOUT-여성) 는 장치의 중앙에 위치한다.DeviceNet 네트워크 케이블은 연결 장치에 전원이 꺼질 때만 연결되어야 합니다.이더넷/IP-to-DeviceNet 연결 모듈의 하단 부분에 전원 및 USB 커넥터가 있습니다.이 네트워크 연결 장치는 EtherNet/IP 및 DeviceNet 사양에 ODVA 적합성 테스트C-UL-US, CE, KC, RCM 인증입니다.
