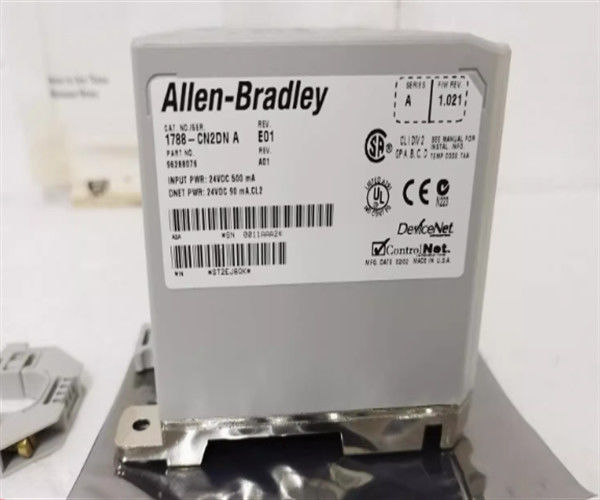

앨런-브래들리 1788-CN2DN 제어 네트워크-기기 네트워크 연결 장치

1788-CN2DN의 설명

앨런-브래들리의 1788-CN2DN 연결 장치는 1788 연결 장치 시리즈의 산업용 제어 네트워크에서 장치 연결 장치입니다. It can be installed with a 24 Volts DC rated power supply and a mounting base that is either a DIN rail made out of yellow-chrome steel with a zinc-plate coating or another mounting base with similar specifications. The cable that the 1788-CN2DN linking device uses to connect to the Devicenet network should not be connected to the device or disconnected from it while it is powered up because this can cause a dangerous electrical arc. The 1788-CN2DN linking device connects to the Devicenet network with either a 10-pin linear connector that is included with it or with another type of linear connector that is not included such as a 5-pin linear connector or linear to micro connector.

앨런 브래들리 1788-CN2DN 연결 장치는 자신의 상태 코드를 표시할 수 없으므로 사용자는 연결된 디비세넷 스캐너 모듈의 디스플레이에서 상태 코드를 확인해야합니다.이 스캐너 모듈은 또한 필요한 경우 1788-CN2DN 연결 장치의 문제 해결을 위해 사용될 수 있습니다이 연결 장치는 그들이 제공하는 전압이 연결 장치의 지정된 격리 전압 등급을 초과하지 않는 한 여러 소스에서 전원을 공급 할 수 있습니다.1788-CN2DN 연결 장치도 항상 ESD로부터 보호되어야 합니다.이 장치는 18 ~ 30 볼트 DC 범위의 DC 전원을 사용합니다. 이 전력은 Devicenet 네트워크의 전원 공급 장치와 분리 된 전원 공급 장치에서 제공되어야합니다.1788-CN2DN 연결 장치의 전체 설정에는 연결 장치가 포함되어 있습니다., 디바이스넷 커넥터, 전원 커넥터, 121-오흐 저항, 그리고 끝 앵커.

1788-cn2dn에 대한 기술 사양

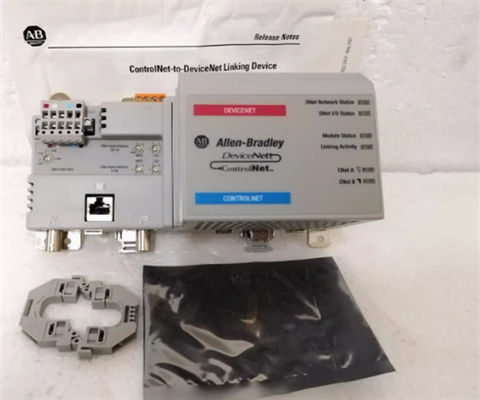

앨런-브래들리 1788-CN2DN은 ControlNet에서 DeviceNet 연결 장치입니다. 이 장치에는 1 (1) 1788-CN2CN 연결 장치; 1 (1) 전원 입력 커넥터;하나 (1) 디바이스넷 10핀 선형 커넥터; 5 (5) 121? 저항 및 2 (2) 끝 앵커 이 장치는 작동하기 위해 외부 24 VDC 전원 공급을 필요로하고 DIN-Rail 설치를 지원합니다.
