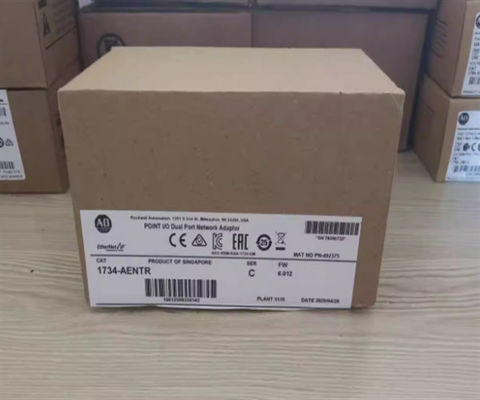

앨런 브래들리 1734-AENTR 이더넷/IP 어댑터 모듈 공급 모듈

설명 의1734-AENTR

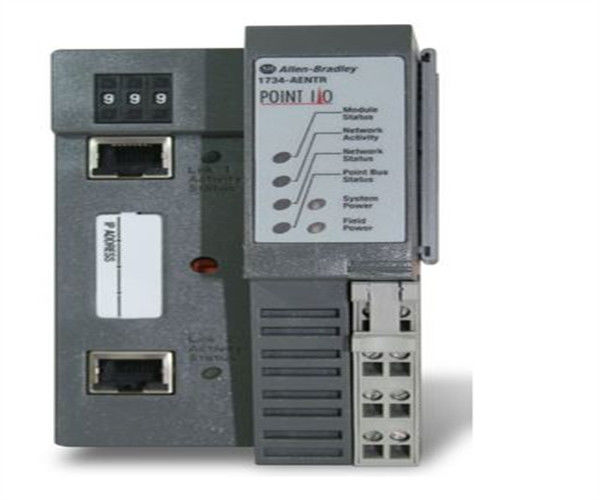

앨런-브래들리 1734-AENTR는 이더넷 I/O 네트워크의 중앙 컨트롤러에 POINT I/O 랙을 인터페이스하는 데 사용되는 이중 이더넷 POINT I/O 통신 모듈이다.이 어댑터는 링에 구현 할 수 있습니다, 스타와 트리 토폴로지 및 외부 24VDC 공급에 의해 공급됩니다.

1734-AENTR는 카테고리 5 또는 카테고리 6 케이블을 사용하여 물리적 연결을 통해 TCP/UDP/IP 프로토콜을 지원합니다.이 어댑터는 자동 협상 기능과 함께 10/100 Mbit 전송 속도를 지원.

IP 주소는 엄지 바퀴 스위치 또는 BOOT-P DHCP 유틸리티를 사용하여 할당 할 수 있습니다. 대부분의 응용 프로그램에서이 모듈은 정적 IP 주소가 구성됩니다. 정적 IP 주소가있는 경우,IP 주소는 장치가 꺼져 있더라도 변하지 않습니다.. 대안적으로, 모듈은 동적 IP 주소로 구성될 수 있습니다. 동적 주소 유형으로, IP 주소는 모듈이 전원 순환될 때마다 변경됩니다.이 모드는 IP 주소의 갑작스러운 변화로 인해 통신 오류가 발생할 수 있기 때문에 매우 특정 요구 사항이있는 응용 프로그램에서 적용됩니다..

이 모듈은 POINT I/O 시스템의 가장 왼쪽에 설치되어 있으며 네트워크와 메인 컨트롤러에 연결하는 유일한 모듈입니다.그것은 네트워크에 대한 컨트롤러에 로컬 I/O 백플레인에서 I/O 데이터를 전송또한 이 POINT I/O 어댑터는 다른 스캐너 모듈과 동시에 통신을 지원합니다.앨런 브래들리 1734-AENTR I/O는 2 포트 이더넷 어댑터로 10~100 Mbits/s의 속도로 이더넷/IP 네트워크 연결을 제공한다, 반 또는 풀 듀플렉스. 그것은 반지 또는 다이스 체인 / 선형 네트워크를 지원하는 데 사용되는 5 카테고리 RJ-45 커넥터 통과를위한 2 개의 포트를 가지고 있습니다.그리고 기존 트리 및 스타 네트워크 토폴로지이 이더넷 포트는 임베디드 스위치로 구성되어 있습니다. 어댑터는 POINT I/O 모듈을 위한 2포트 통신 어댑터 1734 시리즈의 일부입니다.표준 TCP/UDP/IP 프로토콜에 캡슐화된 메시지를 사용합니다.. 카테고리 5 등급 트위스트 페어 케이블은 인터페이스를 위해 사용됩니다. 네트워크 스케줄링 및 라우팅 테이블이 필요하지 않습니다. 게다가,1734-AENTR는 여러 컨트롤러의 연결을 동시에 지원할 수 있습니다.1734-AENTR 어댑터는 DIN 레일 위에 수직으로 장착되어 있습니다. 네트워크 주소를 설정하는 데 사용되는 펜 푸시 엄지 바퀴 스위치와 함께 제공됩니다.네트워크 인터넷 프로토콜 주소를 설정하는 다른 방법은 비휘발성 메모리에서 IP 주소를 검색하고 DHCP 서버를 사용하는 것 (DHCP 활성화 된 모듈을 설정). 무단 제어 또는 제어 손실을 피하기 위해, I/O 어댑터에 고정 IP 주소를 할당합니다. DHCP 유틸리티를 사용하는 경우, 어댑터와 동일한 IP 주소를 구성하고 있는지 확인하십시오.

앨런 브래들리 1734-AENTR는 포인트 I/O 듀얼 이더넷 통신 모듈이다. 링, 스타, 트리 토폴로지를 지원하며 반 또는 풀 듀플렉스 모드에서 전송 속도는 10/100 Mbits/s이다.이 모듈은 DIN 레일 장착을 지원하고 24 볼트 DC 입력 전압이 필요합니다.
