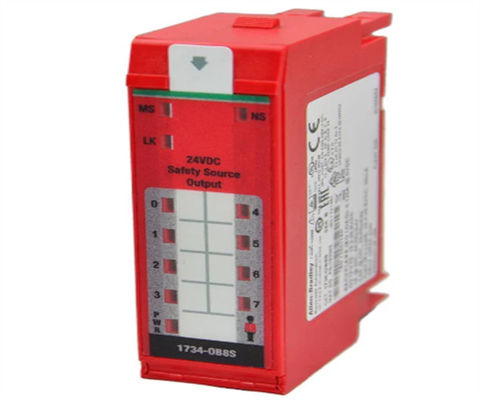

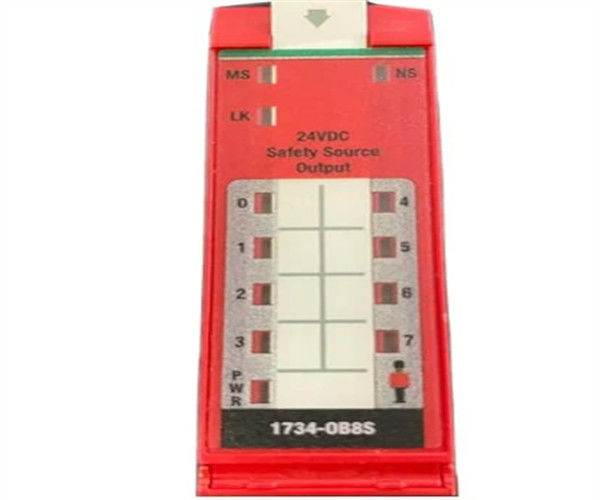

1734-OB8S 앨런-브래들리 포인트 I/O 8채널 안전 공급 출력 모듈

1734-OB8S의 설명

앨런 브래들리 1734-OB8S POINT 안전 출력 모듈은 고체 출력을 가지고 있으며 2 시리즈 (A 및 B) 로 제공됩니다. 2 개의 출력 신호를 사용하여 모든 과잉을 제어하는 듀얼 채널 모드가 있습니다.앨런-브래들리 1734-OB8S 시리즈는 모듈당 8 (8) 개의 전류 출력 출력을 가지고 있습니다1734-OB8S 출력은 채널당 1A의 출력 전류를 가지고 있다. 펄스 폭은 475 마이크로/초이며 펄스 기간은 575 밀리 초이다. 출력당 최대 필드 용량 제한은 950 nF이다.전압 하락은 0에 도달합니다1734-OB8S는 짧은, 높은, 낮은, 그리고 가로 회로 결함 검출의 범주와 함께 단회로 검출을 갖추고 있습니다.단축은 전자적으로 보호되고 그 출력은 8A의 전류를 집계 할 수 있습니다..

1734-OB8S의 반응 시간은 최대 6.2 밀리 초이며 포인트 버스 전류는 최대 190 mA에 달합니다. 전력 소모량은 최대 4.5 와트, 전형적인 3.02 와트입니다.열분해율은 15입니다..38 BTU/시간. 격리 전압은 필드 측면과 시스템 사이의 기본 격리와 함께 50 볼트 연속이다. 개별 채널 사이에는 격리가 없다.1734-OB8S는 707 볼트 DC에서 60 초 동안 테스트되었습니다. 그것은 24 볼트 DC 명목 전압의 전력 버스 작동 공급 전압과 19.2에서 28.8 볼트 DC의 전압 범위가 있습니다. 부하가 없을 때 75 mA의 전력 버스 전류가 있습니다.다양한 신호등이 있습니다.1734-OB8S에는 2개의 신호 포트가 있는 배선 카테고리가 있다.배선 크기와 단말 블록 토크는 설치 된 단말 블록에 의해만 결정 될 수 있습니다.1734-OB8S는 77x25x55mm의 크기를 가지고 있습니다.

1734-OB8S는 부하가 연결되지 않은 상태에서 50mA 최대 전력 버스 전류를 가지고 있습니다.작동 온도는 -20~55°C, 저장 온도는 -40~85°C그것은 5 ~ 95%의 상대 습도, 500 헤르츠에서 5 G의 진동, 30 G의 작동 충격, 50 G의 작동하지 않는 충격을 가지고 있습니다. 그것은 다음과 같은 요구 사항을 충족합니다: SIL CL2, PLe,카테고리 4이 보안 모듈은 GuardLogix, 컴팩트 GuardLogix, 그리고 SmartGuard 컨트롤러와 호환됩니다. 하지만, 당신은 이더넷 네트워크를 사용 하는 경우,GuardLogix 프로그래밍 도구와 Logix 디자이너 응용 프로그램은 1734-OB8S POINT 안전 출력 모듈을 구성 할 때 가장 좋습니다.이 안전 I/O 모듈은 2.2 온스 가량입니다. 1734-OB8S는 POINT Guard IO 안전 모듈에 속하는 앨런 브래들리 모듈입니다.이 모듈은 단일 채널 또는 듀얼 채널 모드에서 작동 할 수있는 고체 상태 출력을 가지고 있습니다..

싱글 채널 모드는 하나의 출력 신호를 사용하여 제어합니다. the module is qualified for use in applications that require Safety Category 2 and rated up to including performance Level d / SIL CL2 when the Point Mode configuration of the channels are configured for Safety Pulse Test1734-OB8S 단일 채널 모드는 600ms 이상의 프로세스 안전 시간 이상의 안전 애플리케이션에서 사용하도록 승인되었습니다.또한 1분당 1건 이상의 수요율이 없는 애플리케이션에서도 사용할 수 있습니다..

The Dual-Channel Channel mode uses both output channels which enables redundant control for use in applications that require Safety Category of 3 and 4 and rated up to including performance Level e / SIL CL3 when the Point Mode configuration of the channels are configured for Safety Pulse Test.

1734-OB8S 안전 출력은 필드 배선 단회로 검출을 위해 펄스 테스트를 할 수 있습니다.

모듈이 결함을 감지하면 출력이 끄어져서 모듈이 감지된 결함에서 회복 될 때까지 계속 꺼집니다. 안전 출력이 활성화되도록,오류의 원인을 제거해야 합니다., 안전 출력이 안전 상태로 전환하도록 명령하거나 출력 오류 시간이 만료되도록 허용합니다. 표시등의 RED 빛이 꺼지면 모듈의 오류 복구가 적합합니다.

1734-OB8S에 대한 기술 사양
