IC695PSD140 GE Fanuc의 Modbus/RTU 일련 프로토콜을 가진 다목적 전원 공급

제품 설명  IC695PSD140

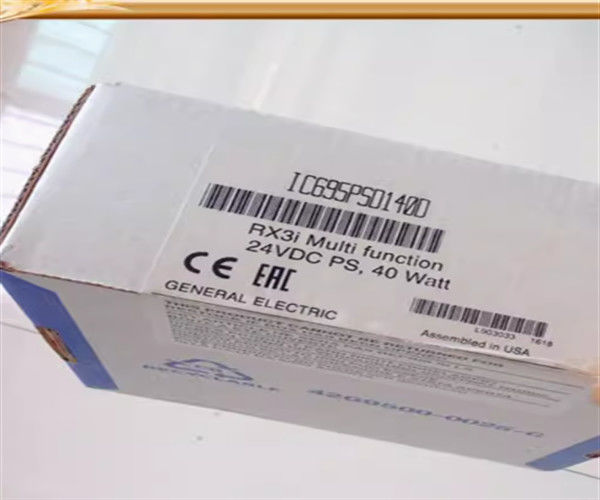

IC695PSD140은 PACsystem RX3i PAC 플랫폼의 일부인 Emerson Automation에서 제조한 전원 공급 모듈입니다.이 모듈은 특별히 모든 RX3i 중앙 처리 장치 (CPU) 와 사용하기에 호환되는 유니버설 기본 전원 공급 장치입니다이 모듈은 모듈의 동작을 정의하기 위해 점퍼 또는 DIP 스위치가 없습니다. IC695PSD140은 차시의 두 (2) 개의 슬롯을 차지합니다.그것은 100-240 VAC 또는 0-125 VDC의 외부 공급 전압에 의해 공급되며, 그것은 3에서 30 와트와 40 와트 등급 출력 전력을 제공합니다.3 VDC; 5VDC에서 30와트, 24VDC 릴레이에서 40와트.최대 4 (4) 다목적 전원 공급 장치가 리던스 및 증가 용량 모드를 필요로 하는 응용 프로그램에서 사용하기 위해 RX3i 보편적 뒷판에 설치 될 수 있습니다.부하 공유 아키텍처로 구성되면 전면 패널에 설치된 IC695PSD140s 켜기 / 끄기 스위치가 실수로 꺼지지 않아야합니다.최소 전원 공급 수를 유지해야 합니다또한, 동일한 구성을 위해, 전원 공급 모듈은 동일한 전원 소스에 연결되어야 합니다.이 전원 공급은 150mV의 출력 파동과 150mV에서 측정되는 노이즈를 가지고 있으며 이동 시간은 20ms입니다.. 시간 동안의 전력 이동은 전력 공급 라인의 중단에도 불구하고 충분한 전력을 공급 할 수있는 전력 공급 장치의 능력을 의미합니다. 전력 공급 터미널에 연결을 종료 할 때,추천 된 와이어 사이즈 범위는 # 14 ~ 22 AWG 와이어입니다.각 입력 터미널이 수용할 수 있는 최대 전류는 6 Ampere입니다.

IC695PSD140 모듈은 RX3i PACSystems 시리즈의 I/O 장치에 포함된 다목적 전원 공급 모듈이다. 이 부분은 GE Fanuc Automation에서 설계 및 제조했다.이 모듈은 로드 공유 및 리던스 애플리케이션에서 작동 할 수 있습니다., 따라서 다목적 태그. 그것은 5.1 볼트 DC 출력, 24 볼트 DC 릴레이 출력, 그리고 3으로 구성되는 3 가지 다른 출력으로 제공됩니다.3내부 사용용으로 Volt DC 출력. 이 3 출력 RX3i 모듈과 함께 사용할 수 있습니다.GE Fanuc 자동화 IC695PSD140 다목적 전원 공급 모듈은 RX3i 보편적인 뒷판에 설치 될 수 있으며 하나의 슬롯을 차지합니다.그것은 시스템에서 유일한 전원 공급 장치로 사용될 수 있습니다. 또는 그것은 추가 다목적 전원 공급 장치와 결합 될 수 있습니다. 그것은 최대 3 개의 다른 모듈과 결합 될 수 있습니다.GE Fanuc 자동화 IC695PSD140 다목적 전원 공급 모듈은 여러 LED 표시기와 함께 제공됩니다.전력 LED는 녹색 또는 황색, P / S 결함 및 과부하 LED는 빨간색, 과온 및 과부하 LED는 황색 표시가 될 수 있습니다.각 LED는 모듈의 현재 작동 상태를 나타냅니다.모듈은 24 볼트 DC의 명목 전압, 18 ~ 30 볼트 DC의 입력 전압 범위, 3 개의 출력을 포함하여 최대 40 와트의 출력 전력 등급을 가지고 있습니다.모듈은 고립을 제공하지 않습니다. It is important to note that the GE Fanuc Automation IC695PSD140 multipurpose power supply cannot be used under any circumstances with the IC695PSD040 or the IC695PSA040 power supply modules in a redundant mode or in an increased capacity mode이 모듈은 이러한 모드에서 호환되지 않으며 사용자가 이러한 모드에서 사용하려고 시도하면 두 유형의 장비에 손상이 발생할 수 있습니다.

IC695PSD140은 PACSystems RX3i 전원 공급 모듈로, 에머슨 오토메이션 (Emerson Automation), 이전 GE 인텔리전트 플랫폼 (GE IP) 에 의해 제조된다. 이 모듈은 특별히 DC 전원 공급원이다.입력 전압 범위 18-30 VDC 및 최대 입력 전력 60 Watt의 완전한 부하에 설계된그것은 0-6 A @ 5.1 VDC 및 0-9 A @ 3.3 VDC의 명목 출력 전류와 전압을 가지고 있습니다.또한 전력 회로 및 출력 릴레 모듈에 대한 24VDC 출력 전압과 최대 출력 전력은 40 와트이 모듈은 로드 공유 및 리던스 애플리케이션을 지원합니다.
