1746-BTM

설명 1746-BTM

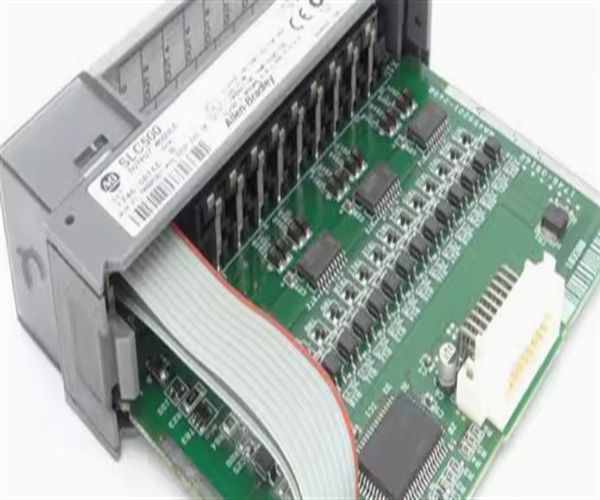

앨런 브래들리 1746-BTM는 SLC 500 시스템을 위한 배럴 온도 제어 모듈이다.그것은 온도 제어 애플리케이션을 위해 자동 조정 된 열 / 냉각 PID 루프의 4 영역을 수용하는 지능형 I / O 모듈입니다. 4개의 아날로그 입력의 각각은 PID 루프의 제어 변수 (C) 로 기능한다. 루프의 각각에 대해 튜닝 보조 프로세스 (TAP) 알고리즘과 PID 알고리즘이 모듈에 수행된다.;각 루프의 조작된 변수 출력 (M) 은 숫자 값 또는 시간 비례 출력 (TPO) 신호로 모듈에서 SLC 프로세서의 데이터 테이블로 전송됩니다.사다리 논리는 TPO 신호를 디지털 출력 모듈 또는 M 수치 값을 아날로그 출력 모듈로 전송하여 루프를 닫을 수 있습니다..

1746-BTM에는 4개의 배그 플레인 및 채널-투-채널 격리된 입력이 있으며, 배그 플레인 전류 부하는 5볼트에서 110mA, 24볼트에서 85mA이다.입력 전압이 -50 ~ 50mV 및 -100 ~ 100mV인 열쌍 아날로그 입력A/D 변환 프로세스는 시그마-델타 변형을 사용하며 16비트 해상도와 16비트 서명된 정수 데이터 형식을 가지고 있습니다. 1000 볼트 격리 전압과 8 헤르츠 채널 대역폭을 가지고 있습니다..연결을 위해 1746-RT32 I / O 모듈을 사용할 수 있습니다. 이 단위는 SLC 500 차체에 설치하기위한 단일 슬롯을 사용하고 자율 정렬을 제공합니다.PID 루프의 자동 조정 (배럴 온도 조절 루프의 조정에 최적화), 자체 진단 및 열 쌍 끊기를 포함한 입력 오픈 회로 검출. SLC 5/01 프로세서를 제외한 모든 SLC 500 프로세서와 호환됩니다.

앨런-브래들리 1746-BTM (Allen-Bradley 1746-BTM) 는 밀폐 루프 온도 제어 애플리케이션을 구현하는 데 사용되는 배럴 온도 제어 모듈이다.

이 모듈은 네 (4) 개의 비례적 통합적 파생 (PID) 루프를 제공하도록 설계되었습니다. 프로세스 변수 (PV) 입력은 모듈의 네 (4) 개의 열쌍 입력 채널 중 하나에 배선됩니다.이 모듈의 지원 열쌍 유형은 타입 J 및 K 열쌍입니다.

모듈은 손상된 센서 입력이 감지되면 구성 가능하고 지능적인 응답을 가지고 있습니다. 설정 가능한 응답은 장애 루프, CV를 강제 TC 중단 제어 값을 깨고,수동 출력 % 또는 유효하지 않은 설정에 CV 힘. TC 파업 반응에 대한 결정은 오류 또는 실패 안전 위치에서 과정의 안전 상태에 따라 근거해야합니다.배럴 온도 제어 모듈은 적절한 경보 WORD 및 Bits를 활성화함으로써 루프 경보의 구성을 지원합니다..

이 모듈의 배럴 컨트롤 모드 또한 선택 가능합니다. 사용자는 배럴 컨트롤을 ON 및 OFF 할 수 있습니다.열만 제어 또는 번갈아 난방 / 냉각이 필요한 애플리케이션에 대한 배럴 제어 사용. 열만, 냉각만 또는 열 및 냉각 제어 작업을 필요로 하는 응용 프로그램에 비 배럴 제어 사용.

PID 컨트롤러와 비슷하게 이 모듈은 온도 제어 루프를 조정하는 레지스터가 장착되어 있습니다.이 모듈은 Autotune 기능뿐만 아니라 CV 높은 및 낮은 제한 또는 더 일반적으로 clamping로 알려져 지원이 설정은 CV가 0% 및 100% 출력으로 이동하는 것을 방지하기 위해 훌륭한 조정입니다.PID 출력이 제어된 오차 내에서 유지되고 제어기 응답 시간을 증가하도록 구성될 수 있습니다..

앨런-브래들리 1746-BTM는 SLC 500 배럴 온도 제어 모듈이다. 이 배럴 온도 제어 모듈은 4 개의 열쌍 아날로그 입력을 가지고 있습니다. 1746-RT32 연결 하드웨어를 사용하여 작동합니다.이 모듈은 SLC 5/01을 제외한 모든 SLC 500 프로세서와 호환됩니다..
