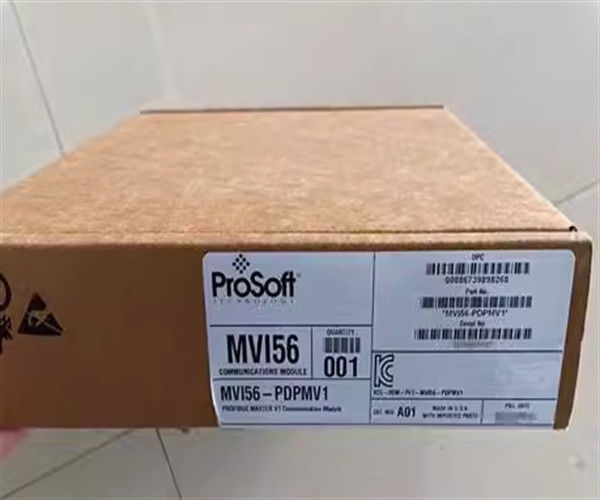

디지털 IO 모듈 MVI56-PDPMV1 부품 번호 PROFIBUS DP-V1 마스터 네트워크 인터페이스 모듈 프로 소프트 기술

설명 MVI56-PDPMV1

MVI56-PDPMV1는 ControlLogix 플랫폼 호환 모듈입니다. 이 모듈은 Profibus DP V1 호환 모듈로 Profibus 네트워크의 마스터 장치로 작용합니다.이 모듈은 프로소프트 테크놀로지가 개발했습니다., 알렌-브래들리 PLC 호환 모듈을 개발하는 로크웰 자동화의 파트너 회사를 포함합니다.

MVI56-PDPMV1는 광학적으로 격리된 1 (1) RS485 포트를 갖추고 있으며, PROFIBUS DP 버전 1 프로토콜을 지원합니다.최대 125 PROFIBUS 슬레이브 장치 이 포트에 연결 될 수 있습니다 또한 PPROFIBUS 반복기와 호환됩니다이 모듈은 최대 1536 사이클 바이트와 1536 바이트의 출력을 구성할 수 있으며 확장 된 진단 데이터를 지원합니다.

MVI56-PDPMV1에서 지원하는 다른 기능은 경보 처리, 동기화 및 동결 명령어, PROFIDrive 버전 3.1 매개 변수 읽기 및 기록 작업을 지원, 멀티캐스트 및 방송 텔레그램을 포함합니다..

MVI56-PDPMV1는 모듈의 작동 상태를 표시하기 위해 LED 상태 표시기를 탑재했다. 이 LED 표시기는 준비, 실행, 오류 및 토큰 표시기를 포함한다.

MVI56-PDPMV1 PROFIBUS 통신 모듈은 1756 ControlLogix 차체에 설치됩니다.그것은 차체의 단일 슬롯을 차지하고 뒷면으로부터 800 mA @ 5VDC 및 3 mA @ 24VDC의 전류를 끌어냅니다.0°C ~ 60°C (32°F ~ 140°F) 의 작동 온도와 -40°C ~ 85°C (-40°F ~ 185°F) 의 저장 온도를 가지고 있습니다.이 모듈은 10 Hz에서 150 Hz에서 5 g를 초과하지 않는 진동과 5%에서 95%의 상대 습도에서 30 g의 충격으로 적절한 장에 설치되어야 합니다., 응축하지 않습니다.

MVI56-PDPMV1 모듈은 1756 백플레인과 호환되는 단일 슬롯 모듈입니다. 프로세서에 연결되면 입력/출력 모듈로 인식됩니다. 또한,모듈은 프로세서와 모듈 사이에 데이터를 전송하기 위해 프로세서 메모리를 통해 이동합니다.일반적으로 모듈은 PROFIBUS 네트워크 스캐너, PROFIBUS 장치의 데이터 전송 중재자 및 백플레인에 대한 프로세서 데이터 메모리 전송 역할을 합니다.

MVI56-PDPMV1 모듈의 환경 조건은 0~60°C (32~140°F) 의 작동 온도 범위를 포함한다.저장 온도 범위는 -40~85도 (-40~185도) 이다., 5G 진동 저항 10 ~ 150 헤르츠, 충격 저항 30G (운동하지 않을 경우 50G) 및 5 ~ 95% 상대적인 주변 습도 (비 응축).

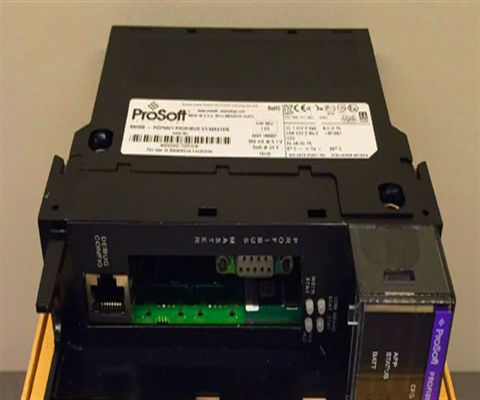

MVI56-PDPMV1는 Profibus DP V1 마스터 통신 모듈이다. 이 모듈은 encompass 파트너 회사인 Prosoft Technology가 제조한 ControlLogix 플랫폼과 함께 사용됩니다.그것은 DP V1을 지원하는 광학적으로 격리 된 PROFIBUS 인터페이스 One (1) RS485를 가진 단일 슬롯 모듈입니다.. 프로피버스 리퍼터와 사용 가능한 최대 125개의 슬레이브 디바이스를 연결할 수 있습니다. LED 상태 표시기 및 1 (1) 디버그 / 구성 포트가 있습니다.
