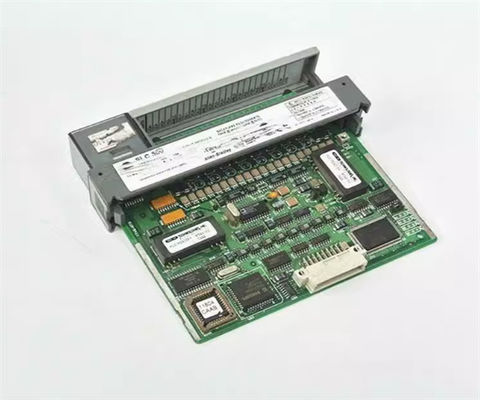

앨런 브래들리 1746-NI16V 아날로그 입력 모듈 프로그래밍 가능한 논리 제어 모듈

1746-NI16V는 앨런-브래들리 SLC 500 아날로그 입력 모듈 시리즈에 속한다.앨런 브래들리 1746-NI16V SLC 500 아날로그 입력 모듈은 평행 후면 인터페이스를 통해 SLC 500 프로세서와 통신이 모듈은 시스템 중앙 SLC 500 전원 공급 장치에서 뒷판을 통해 전력을 받습니다.알렌-브래들리 1746-NI16V SLC 500 아날로그 입력 모듈의 허용되는 작동 온도 범위는 섭씨 -25도에서 섭씨 60도 또는 섭씨 -13도에서 섭씨 140도하지만, 작동하지 않는 온도 범위는 -40도에서 85도까지 또는 -40도에서 185도 파렌하이트까지 있습니다.

앨런 브래들리 1746-NI16V SLC 500 아날로그 입력 모듈의 비율은 최소 5%의 상대 습도에서 최대 95% (비 응축) 까지입니다.5 볼트에서 뒷면 전류는 125 밀리 앰퍼입니다24 볼트에서, 이 모듈의 백플레인 전류는 75 밀리 앰퍼입니다. 이 모듈의 백플레인 전력 소비는 최대 2.425 와트입니다. 이것은 5 볼트 직류와 1 와트에서 0.625 와트입니다..24 볼트 직류에서 8 와트. 어떤 전원도 연결 중인 동안 모듈을 제거하거나 삽입하면 위험한 전기 활이 발생할 수 있습니다.이 모듈을 제거하거나 삽입하기 전에 모든 전원 공급원을 끊는 것을 기억하십시오.. 앨런 브래들리 1746-NI16V SLC 500 아날로그 입력 모듈은 총 16 개의 별도의 입력 채널과 16 비트의 총 해상도를 갖추고 있습니다. 이 모듈의 일반적인 모드 전압 범위는 +/- 10입니다.아날로그 공통 단말기와 비교하여 25 볼트.
