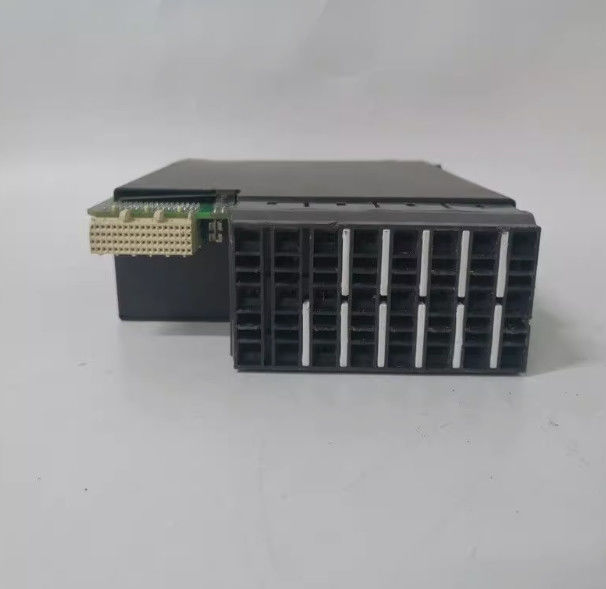

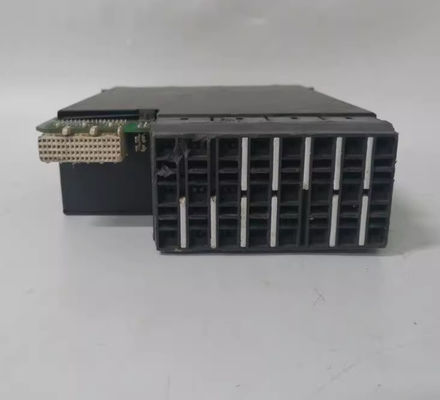

IC695PBM300 GE FANUC RX3i PROFIBUS 마스터 모듈

제품 설명 IC695PBM300

IC695BPM300은 Profibus 마스터 모듈로, 이전에는 GE Intelligent Platforms (GE IP) 에서 제조되었습니다.이제 에머슨 오토메이션의 PACSystems RX3i 프로그래밍 가능한 자동화 컨트롤러 (PAC) 시리즈이 모듈은 최대 3,584 바이트의 입력 데이터와 3,584 바이트의 출력 데이터를 Profibus 네트워크에서 데이터 교환을 구현하는 데 사용됩니다.이 Profibus 마스터 모듈은 통신을 지원합니다. 최대 125 DP 슬레이브까지, 각 DP 슬레이브는 244 바이트의 입력 데이터를 전송하고 244 바이트의 출력 데이터를 수신할 수 있습니다.IC695BPM300은 모든 표준 데이터 속도를 지원합니다. 특히 9.6 kBit/s, 19.2 kBit/s, 93.75 kBit/s, 187.5 kBit/s, 500 kBit/s, 1.5 MBit/s, 3 MBit/s, 6 MBit/s 및 12 MBit/s.그것은 노예 상태 비트 배열 테이블과 같은 상태 정보를 제공할 수 있습니다, 네트워크 진단 카운터, DP 마스터 진단 카운터, 펌웨어 모듈 개정 및 슬레이브 진단 주소. RX3i 백플레인에 설치되어 PCI 연결을 지원합니다. 구체적으로,펌웨어 버전 2를 실행하는 호스트 PACSystem RX3i 컨트롤러와 유니버설 백플레인에 설치되어야 합니다..9 이상. 440 mA @ 3.3 VDC의 백플레인 전류를 뽑습니다. 이 모듈은 Profibus OK ED 표시기; 네트워크 표시기; MOD 상태 표시기와 함께 제공됩니다.이 모듈은 동기화 및 동결 모드뿐만 아니라 Profibus DP-V1 읽기IC695BPM300는 WinLoader 소프트웨어 유틸리티를 통해 호스트 컨트롤러를 통해 간접적으로 수신되는 업그레이드 가능한 펌웨어와 함께 제공됩니다.이 모듈은 온도 범위 0에서 60도에서 작동해야 하며 모듈의 저장 온도는 -40에서 85도입니다..

IC695PBM300 PROFIBUS 마스터 모듈은 RX3i PacSystems 시리즈의 GE 지능형 플랫폼 / GE Fanuc에서 제조됩니다.이 모듈은 RX3i CPU가 PROFIBUS-DP 네트워크를 통해 데이터를 전송하거나 수신하도록 설계되었습니다.이 모듈은 단일 슬롯, 보편적인 백플레인을 지원하고 RS-232 통신 포트를 갖추고 있다. IC695PBM300 PROFIBUS 모듈은 3의 평판 전압에서 440 밀리 앰프의 내부 전류 등급을 가지고 있다.3 볼트 DC 및 프로토콜 지원 최대 125 PROFIBUS-DP 슬레이브 유닛이 모듈의 다른 주목할만한 특징은 최대 244 바이트의 입력 데이터와 슬레이브 단위당 최대 244 바이트의 출력 데이터 지원,모든 표준 데이터 속도 지원이 모듈은 또한 DP-V1 읽기-쓰기 기능과 경보 메시지와 네트워크 상태 LED 표시기와 PROFIBUS 호환 모듈을 지원합니다.최대 3584 바이트의 입력 데이터와 3584 바이트의 총 출력 데이터 속도를 지원합니다.GE Fanuc IC695PBM300 PROFIBUS 모듈의 마스터-스래브 호환성은 펌웨어 버전 2.9 또는 그 이후 버전의 RX3i CPU를 사용해야 합니다. 구성 목적으로,이 모듈은 버전 5을 필요로 합니다..0의 머신 에디션 SP2 논리 개발자 PLC 소프트웨어 또는 최신 버전. IC695PBM300 모듈의 백플라인 전류 소비 등급은 3.3 볼트 DC에서 440 밀리 앰프입니다.그리고 모든 표준 데이터 속도를 지원합니다1 를 포함 합니다.53, 6, 12, 9.6, 19.2187.593년75GE Fanuc IC695PBM300 PROFIBUS 마스터 모듈은 버스 케이블의 설치를 향상시키기 위해 설계된 9 핀 Sub-D 커넥터와 함께 제공됩니다.이 모듈은 또한 PROFIBUS를 준수하고 네트워크 상태와 모듈 상태를 표시하는 3 개의 LED 표시기를 제공합니다..

IC695PBM300은 PACSystems RX3i 통신 모듈로, 이전에는 GE Intelligent Platforms (GE IP) 에서 생산된 Emerson Automation의 통신 모듈이다.이 모듈은 Profibus DP 마스터 모듈입니다. 최대 125 DP Slaves와 통신을 가능하게 합니다.. 그것은 각 노예 장치에 대한 입력 244 바이트의 데이터 전송 크기와 출력 244 바이트의 최대 3,584 바이트의 입력 데이터와 출력 데이터 3,584 바이트를 지원합니다.1 (1) RS485 Profibus 마스터 포트와 함께 제공됩니다.
