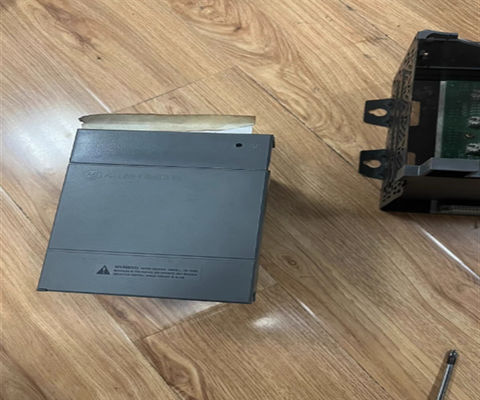

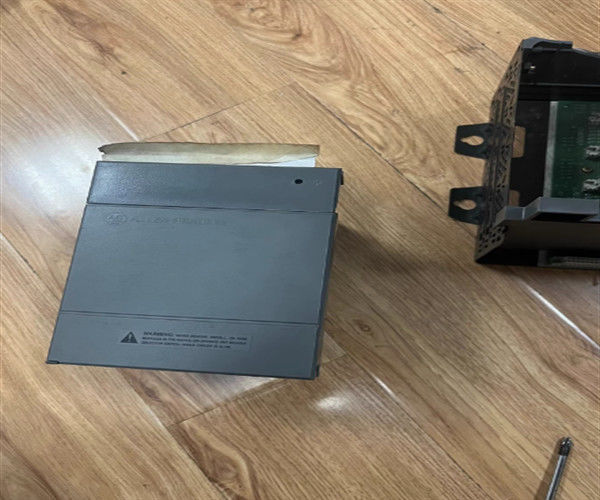

1746-P4 앨런-브래들리 SLC 500 랙 마운트 전원 공급 장치 디지털 IO 모듈 120/240VAC 10A

1746-P4의 설명

앨런 브래들리 1746-P4는 SLC 500 시리즈의 전원 공급 장치이다. SLC 500 시스템의 별도의 전원 공급 장치는 1746 I / O 차체의 왼쪽 끝에 직접 장착해야합니다.각 I/O 슬롯과 프로세서에 전원을 공급하기 위해 전원 공급 장치가 필요합니다.. 1746-P4는 전원이 켜져 있음을 나타내는 LED를 갖추고 있습니다. 이 LED는 전원이 제대로 작동하는지 모니터링 할 때 추가 편의를 제공합니다. 전력 손실의 경우,1746-P4는 완전한 부하에 20ms의 대기시간과 3000ms를 가지고 있기 때문에 시스템이 전체 시스템의 작동을 손상시키지 않고 짧은 전력 손실을 견딜 수 있습니다..

1746-P4의 명목 입력 전압은 120V 또는 220V ac이며 입력 전압 범위는 85-132V ac 또는 170-265V ac입니다. 최대 입력 전류는 45A입니다. 최대 실제 입력 전력은 92 와트입니다.사용자 출력 전류는 1.0A는 24V dc에서, 사용자 출력 전압 범위는 20.4-27.6V dc입니다. 1746-P4에 대한 배면 출력 전류는 5V dc에서 10A와 24V dc에서 2.88A를 측정합니다. 사용자 포함 총 출력,최대 70와트단말기당 최대 2개의 14 AWG 와이어가 있습니다. 단위의 피지스는 보호용으로 용접되어 있습니다.

1746-P4는 140 x 110 x 145 mm (5.5 x 4.3 x 5.7 in) 의 크기와 1.1 kg (2.5 lb) 의 무게로 공간을 절약 할 수 있도록 편리하게 크기가 있습니다.단위의 작동 온도는 0-60도 사이 (32-140도 파렌하이트) 에 유지되어야 합니다.저장 온도는 -40~85도 (-40~185도) 이어야 합니다.

1746-P4에 대한 기술 사양

약 1746-P4

1746-P4 모듈은 앨런-브래들리가 제조한 SLC 500 시리즈 전원 공급 모듈이다. 이 전원 공급은 입력 전압 등급과 일치하는 점퍼를 사용합니다.1746-P4 전원 공급 모듈의 입력 전압 범위는 120 ~ 220 볼트 AC입니다그 출력 전압 범위는 18 ~ 30 볼트 DC이며 연결 된 기계에 최대 92 와트 전력을 공급 할 수 있습니다.1746-P4 전원 공급 모듈은 앨런-브래들리 1746 제품 라인에서 컨트롤러와 모듈을 전원하도록 만들어졌으며 앨런-브래들리 1746 차체에 설치 될 것입니다.이 전원 공급은 앨런 브래들리 1746-F1 피지 또는 동등하고 비슷한 등급 피지와 같은 피지로 보호 할 수 있습니다.

앨런 브래들리 1746-P4 SLC 500 전원 공급 모듈은 0 ~ 60 ° C 또는 32 ~ 140 ° F의 주변 온도 범위에서 오류 또는 손상으로 작동 할 수 있습니다.1746-P4 전원 공급 모듈의 주요 목적은 그와 같은 차체에 설치된 모든 장치에 배후 플레인을 공급하는 것입니다.이 단일 전원 소스는 동시에 여러 장치에 전원을 공급하고 일관성 있고 효율적으로 공급할 수 있습니다.1746-P4 전원 공급 모듈은 CSA 및 UL 표준을 충족하고 1급으로 작동하도록 지정되었습니다., 2부, A, B, C, D 그룹 위험 지역
