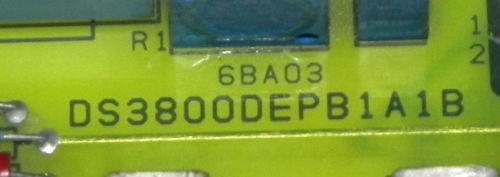

제품 설명:DS3800DEPB

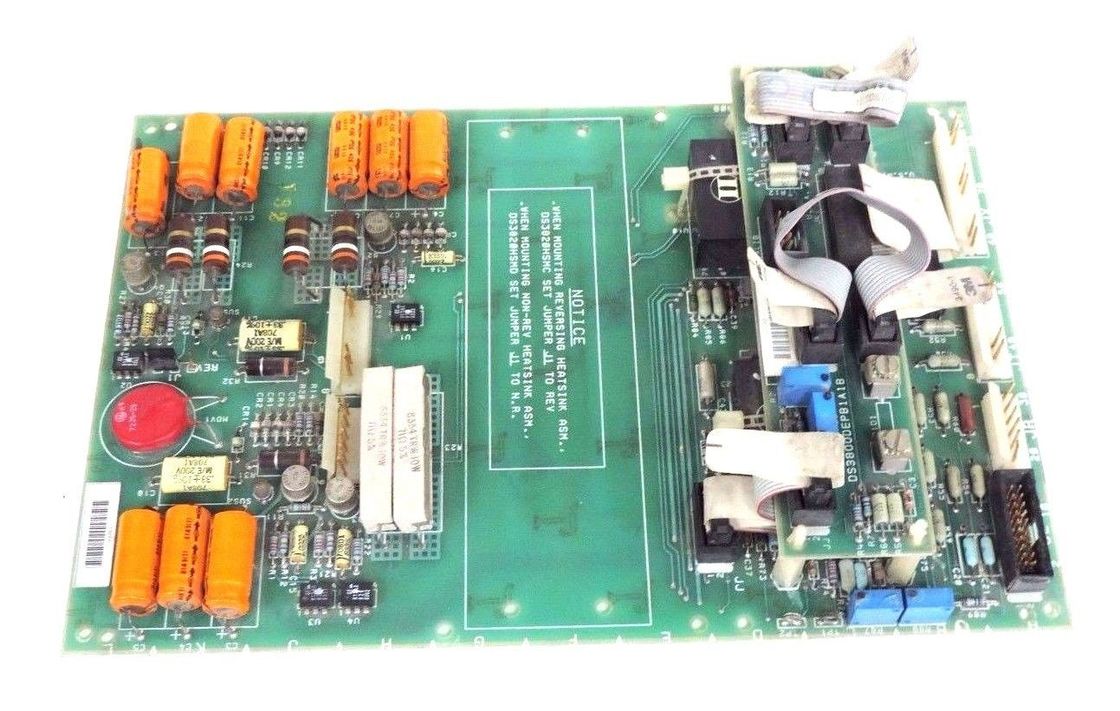

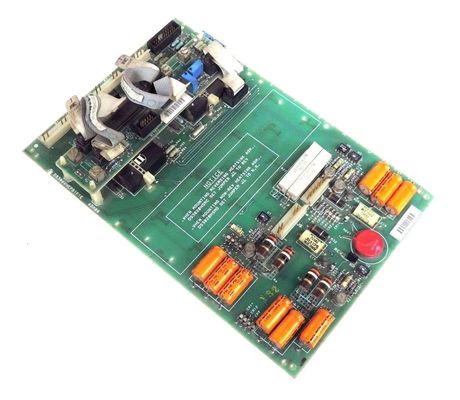

PCB 는 신중 하게 설계 된 배열 을 가진 인쇄 회로 보드 (PCB) 에 구축 되어 있습니다. PCB 는 전력, 지상,각기 다른 부품들 사이의 전기적 간섭을 최소화하면서레이아웃은 전체 시스템 내의 다른 보드 또는 모듈과 쉽게 통합되도록 최적화되었습니다.
- 20핀 리본 케이블 커넥터: 20pin 리본 케이블 커넥터의 존재는 다른 구성 요소와 특정 방식으로 인터페이스 할 수있는 능력을 나타냅니다.이 커넥터는 전력 조합을 전송하는 데 사용됩니다.제어 신호, 또는 DS3800DEPB와 시스템의 다른 부분 사이의 데이터. 그것은 표준화되고 신뢰할 수있는 연결 방법을 제공하여 필요하다면 쉽게 설치 및 교체 할 수 있습니다.
- 5개의 10핀 커넥터: 보드 에 있는 다섯 개의 10핀 커넥터 는 서로 다른 용도 를 사용 합니다. 그 는 아마도 시스템 내 의 여러 센서, 액추에이터 또는 다른 회로 보드 에 연결 하기 위해 사용 될 것 입니다.이 커넥터는 다양한 종류의 신호를 처리 할 수 있습니다, 디지털 및 아날로그 신호를 포함하여 DS3800DEPB가 광범위한 외부 장치와 통신 할 수 있습니다. 예를 들어,이 커넥터 중 일부는 온도 센서와 인터페이스를 위해 사용될 수 있습니다, 압력 센서, 또는 모터 제어 회로.
- 구성 요소 를 추가 하기 위한 네 개의 터미널: 보드에 제공 된 네 개의 터미널은 추가 구성 요소를 추가 할 수있는 가능성을 제공합니다. 이것은 보드의 기능의 특정 수준의 사용자 정의와 확장을 허용합니다.사용자들은, 예를 들어, 특정 응용 프로그램 요구 사항을 충족시키기 위해 콘덴서, 저항 또는 다른 분리 된 구성 요소를 추가합니다.이러한 변경은 일반적으로 추가 된 구성 요소가 보드 또는 전체 시스템의 정상적인 작동을 방해하지 않도록 기술 전문 지식과 적절한 캘리브레이션을 필요로합니다..
- 두 개의 삼력 측정기: 보드에 있는 두 개의 트림포텐티오미터는 특정 전기 매개 변수를 정렬하는 데 사용할 수 있는 조절 가능한 부품입니다.또는 아날로그 신호의 증강 값을 조정이것은 보드가 참여하는 산업 프로세스의 특정 입력 및 출력 요구 사항에 부합하도록 구성하는 데 유연성을 제공합니다.
특징:DS3800DEPB
-
DS3800DEPB는 시스템 내의 전원 공급 기능에 관여 할 가능성이 있습니다. 외부 소스에서 주요 전력 입력을 수신 할 수 있습니다.이는 24VDC 또는 120/240VAC와 같은 표준 산업 전압이 될 수 있습니다., 특정 애플리케이션에 따라. 보드는 그 다음이 전력을 회로의 다른 부분과 잠재적으로 연결된 외부 장치에 다양한 커넥터를 통해 분배합니다.안정적이고 깨끗한 전원 공급을 보장하기 위해 전력 조절 및 필터링 회로를 통합 할 수 있습니다., 전압 변동과 전기 소음으로부터 민감한 구성 요소를 보호합니다.
- 아날로그 신호 처리: 보드는 센서 또는 다른 소스에서 수신되는 아날로그 신호를 처리 할 수 있습니다. 증폭, 필터링 및 아날로그-디지털 변환 (ADC) 과 같은 기능을 수행 할 수 있습니다. 예를 들어,전력 생산 터빈의 중요한 구성 요소의 온도를 나타내는 온도 센서에서 아날로그 전압 신호를 수신하는 경우, 그것은 더 이상의 처리를 위해 적절한 수준으로 약한 신호를 증폭 할 수 있습니다., 소음이나 간섭을 필터,그리고 그것을 디지털 값으로 변환하여 시스템의 제어 알고리즘에 의해 처리할 수 있습니다..
- 디지털 신호 처리: 또한 디지털 신호를 다루고 있으며, 여기에는 스위치, 릴레이 또는 디지털 통신 인터페이스에서 오는 신호가 포함될 수 있습니다.DS3800DEPB는 신호 조건화 (적절한 전압 수준과 논리 상태를 보장) 와 같은 작업을 수행 할 수 있습니다., 외부 부하를 구동하는 버퍼링, 통신 목적으로 디지털 데이터의 디코딩 또는 인코딩. 예를 들어,안전 스위치 상태를 나타내는 디지털 신호를 수신하고 제어 시스템에서 적절한 동작을 유발하도록 처리할 수 있습니다.모터를 끄거나 경보를 가동하는 것 처럼요.
보드에 있는 여러 개의 커넥터는 다양한 다른 시스템 구성 요소들과 통신할 수 있게 합니다. 다른 회로 보드와 데이터와 제어 신호를 교환할 수 있습니다.프로그래밍 가능한 논리 제어기 (PLC), 인간-기계 인터페이스 (HMI) 또는 다른 모니터링 및 제어 장치. 이 통신은 특정 설계 및 응용 프로그램에 따라 다른 프로토콜에 기반 할 수 있습니다.그것은 레거시 또는 전문 장치에 연결하기 위해 RS-232 또는 RS-485과 같은 일련 통신 프로토콜을 지원 할 수 있습니다, 그리고 현대 네트워크 시스템과의 통합을 위한 이더넷 기반 프로토콜. 이 다중 프로토콜 지원은 다양한 산업 설정에서 호환성과 유연성을 향상시킵니다.
과열 보호: DS3800DEPB는 과열으로부터 자신을 보호하는 장치가 장착되어 있습니다.아마도 온도 센서 나 온도 보호 회로 를 가지고 있을 것 이며, 그 회로 의 내부 온도 가 안전 한 한계 를 초과 할 때 를 감지 할 수 있을 것 이다과열의 경우, 전력 소비를 줄이거나 특정 기능을 종료하거나 시스템의 모니터링 인터페이스에 경고를 보낼 수 있습니다.이것은 보드에 손상을 방지하고 종종 뜨거운 산업 환경에서 장기적인 신뢰성을 보장하는 데 도움이됩니다.
과류 보호: 보드 또는 연결된 장치의 구성 요소를 손상시킬 수 있는 과도한 전류 흐름으로부터 보호하기 위해 과전류 보호 기능을 탑재합니다.전류 제한 회로, 또는 전류가 미리 정의된 한도를 초과할 때 감지하고 적절한 조치를 취할 수 있는 전자 보호 모듈,전원 공급을 중단하거나 부품 고장을 피하기 위해 부하를 줄이는 것과 같은...
기술 매개 변수:
DS3800DEPB는 주로 산업 환경에서 사용하도록 설계되었으며, 특히 가스 터빈 제어 시스템과 같은 전력 생산과 관련된 응용 프로그램에 사용됩니다.그것은 터빈의 다양한 매개 변수를 모니터링하고 제어하는 제어 루프의 일부가 될 수 있습니다., 온도, 압력, 회전 속도 등터빈 시스템 전체에 위치한 센서와 연계하여 실시간 데이터를 수집하고 연료 주입기와 같은 작동 장치에 제어 신호를 전송합니다., 밸브 및 냉각 팬을 사용하여 터빈의 성능을 최적화하고 안전한 운영을 보장합니다.
전체 산업 제어 시스템의 다른 구성 요소와 원활하게 통합 할 수 있도록 설계되었습니다. 다른 회로 보드, PLC 및 전원 공급 장치와 함께 제어 캐비닛에 장착 할 수 있습니다.표준화 된 커넥터와 일반적인 통신 프로토콜과의 호환성은 시스템 내에서 쉽게 연결 및 구성 할 수 있습니다.또한, its ability to have additional components added through the terminals provides flexibility for adapting to specific system requirements or for making upgrades or modifications as the industrial process evolves over time.
RELIANCE 1C1227G01 SIRIUS 안전 릴레이 기본 단위 (Time Delay) 는 다양한 애플리케이션에 적합한 고급 시리즈 안전 릴레이입니다.이 제품은 해발 최고 2000mm의 높이에서 설치 고도가 있으며, 방의 보호급 IP는 IP20입니다.. 격리 전압 등급 값은 운영 중 상대 습도, 그리고 그것은 3의 오염 정도를 가지고 있습니다. 이 제품은 미국에서 만들어지고 포장용 카튼에 제공됩니다.
RELIANCE 1C1227G01 SIRIUS 안전 릴레이 기본 단위, 시간 지연이 있는 것은 튀기 설치가 있는 스프링형 터미널을 갖는다.그것은 광범위한 응용 프로그램에 적합한 두 NO 즉각적인 두 NO 지연 릴레이를 가능하게 회로이 제품은 24V DC US로 사용하도록 설계되었습니다.
이 제품은 배터리 관리 시스템, 산업 자동화 및 제어 시스템과 같은 다양한 시나리오에서 사용할 수 있습니다.RELIANCE 1C1227G01 SIRIUS 안전 릴레 기본 단위는 배터리 관리 시스템에서 배터리의 충전 및 배열을 제어하는 데 사용할 수 있습니다.또한 기계 및 장비의 작동을 제어하기 위해 산업 자동화에도 사용될 수 있습니다.이 제품은 시스템 내의 다양한 구성 요소의 동작을 제어하기 위한 제어 시스템에서 사용할 수 있습니다..
RELIANCE 1C1227G01 SIRIUS 안전 릴레 기본 단위 시간 지연은 다양한 애플리케이션과 산업에서 사용하기에 적합합니다.첨단 기능 및 신뢰할 수있는 성능은 산업 자동화 및 제어 시스템에 대한 이상적인 선택이 제품은 인증되어 있으며 최소 주문량은 1개입니다. 이 제품의 배송 시간은 6-8주이며 지불 조건은 T/T입니다.이 제품에 대한 공급 능력은 1 단위입니다..
사용자 정의:DS3800DEPB
DS3800DEPB 보드에 제공되는 네 개의 터미널은 콘덴서, 레지스터 또는 기타 분리 된 전기 요소와 같은 추가 구성 요소를 추가 할 수 있습니다. 예를 들어:
- 전력 컨디셔닝용 콘덴시터 추가: 전력 변동이나 전기 소음 문제가 있는 산업 환경에서는 전력 공급 장치 필터링을 개선하기 위해 추가 콘덴시터를 추가 할 수 있습니다.면량 값을 신중하게 선택 하 고 적절한 단말기에 콘덴서 연결, 사용자는 회로의 다른 부분에 공급되는 전력의 안정성을 향상시킬 수 있습니다. This can be particularly useful in applications like a power generation plant where other heavy machinery might cause electrical disturbances that could affect the sensitive components on the DS3800DEPB.
- 신호 조절을 위한 저항 포함: 보드에 연결된 특정 센서 또는 액추에이터에 따라 저항을 추가하여 신호 수준을 조정할 수 있습니다. 예를 들어,특정 아날로그 센서에서 보드의 아날로그 입력 채널의 입력 범위 요구 사항에 부합하기 위해 약화되거나 증폭되어야하는 출력 신호가있는 경우, 올바른 저항이 단말기에 연결되어 전압 분할기 또는 증폭 회로를 만들 수 있습니다. 이것은 정확한 데이터 처리를위한 정확한 신호 조건화를 가능하게합니다.
추가 부품이 추가되면 적절한 구성 및 캘리브레이션이 필수적입니다. 기술 전문 지식과 적절한 캘리브레이션 도구의 사용이 필요합니다. 예를 들어:
- 캘리브레이션 테스터 사용: 부품을 추가 한 후, 캘리브레이션 테스터를 사용하여 전기 매개 변수를 측정하고 조정 할 수 있습니다. 전력 인수 수정에 대한 콘덴서가 추가되면,검사자는 용량 값을 측정하고 전력 품질의 의도 된 향상을 달성하기 위해 원하는 범위 내에 있는지 확인 할 수 있습니다.마찬가지로, 신호 조건화에 사용되는 저항의 경우, 테스트자는 저항 값을 확인하고 정확한 신호 처리를 보장하기 위해 필요한 조정을 할 수 있습니다.캘리브레이션 프로세스는 시스템의 특정 성능 요구 사항 및 연결된 장치의 특성에 따라 구성 요소 값을 정밀 조정하는 것을 포함 할 수 있습니다..
- 전체 시스템에 대한 영향 평가: 추가 된 구성 요소가 DS3800DEPB 및 더 큰 산업 제어 시스템의 전반적인 작동에 어떤 영향을 미치는지 평가하는 것이 중요합니다. 예를 들어,콘덴시터를 추가하면 보드의 전력 소비 프로파일을 변경할 수 있습니다.같은 전원 공급을 공유하는 다른 구성 요소에 영향을 줄 수 있거나 특정 전력 관리 기능을 활성화 할 수 있습니다.사용자들은 회로의 다른 부분에서 전압 안정성 같은 매개 변수를 모니터링하고 분석해야합니다., 아날로그 및 디지털 신호의 신호 무결성,그리고 연결된 액추에이터와 센서의 성능은 커스터마이징이 긍정적 인 영향을 미치며 새로운 문제를 도입하지 않도록 보장합니다..
보드에 있는 두 개의 트림포텐시오미터 (trimpotentiometer) 는 다양한 아날로그 신호 관련 매개 변수를 정밀 조정할 수 있는 기능을 제공합니다. 예를 들어:
- 전압 레벨 캘리브레이션: 온도 모니터링 애플리케이션에서 아날로그 온도 센서가 보드에 연결된 경우,트림포텐티오미터는 서로 다른 온도 값에 대응하는 전압 범위를 캘리브레이션하도록 조정할 수 있습니다.센서의 출력 전압 범위가 보드의 아날로그-디지털 변환 (ADC) 채널의 예상 입력 범위와 일치하도록 조정되어야하는 경우trimpotentiometer는 적절한 전압 오프셋 또는 이득을 설정하는 데 사용할 수 있습니다이것은 시스템에서 얻은 온도 판독이 정확하고 일관성을 보장합니다.
- 신호 임계 설정: 압력 센서가 특정 압력 경계에 도달하면 밸브를 열거나 닫는 것과 같은 아날로그 신호 수준에 따라 특정 동작이 시작되는 제어 시스템에서이 임계값을 정확하게 설정하기 위해 삼차량계기를 사용할 수 있습니다.- 조절함으로써 사용자는 시스템이 아날로그 입력 신호의 변화에 반응하는 정확한 지점을 정의할 수 있습니다.산업 프로세스의 특정 요구 사항에 기초한 맞춤형 제어 논리를 허용합니다..
트림포텐티오미터는 주로 아날로그 신호와 관련이 있지만, 어떤 상황에서는 디지털 신호 특성에 간접적으로 영향을 줄 수도 있습니다. 예를 들어:
- 호환성을 위한 논리 레벨 조정: DS3800DEPB가 약간 다른 논리 레벨 요구 사항이 있는 다양한 유형의 디지털 장치와 인터페이스를 필요로 하는 시스템에서trimpotentiometer는 보드에서 디지털 신호의 출력 전압 수준을 조정하는 데 사용할 수 있습니다이것은 적절한 호환성 및 보드와 연결 된 디지털 장치 사이의 신뢰할 수있는 통신을 보장합니다. 이것은 트림포텐티오미터의 주요 기능이 아닐 수도 있지만,그것은 특정 통합 시나리오에서 추가 수준의 사용자 정의를 제공합니다..
- 이더넷 프로토콜 사용자 정의: 네트워크 인프라와 산업 설정에 존재하는 다른 장치에 따라 사용자는 DS3800DEPB에서 특정 이더넷 기반 프로토콜을 활성화 또는 비활성화 할 수 있습니다. 예를 들어,설비가 TCP/IP와 Modbus/TCP를 지원하는 장치가 혼합되어 있는 경우 사용자는 각 연결에 가장 적합한 프로토콜을 사용하여 통신하도록 장치를 구성할 수 있습니다.서브넷 마스크, 그리고 기본 게이트웨이는 또한 사용자 정의 될 수 있습니다. 여러 서브넷과 함께 큰 산업 시설에서,해당 하위 네트워크 내에서 장치에 IP 주소를 할당하여 해당 네트워크 세그먼트 내의 다른 장치와 원활한 통신을 보장할 수 있습니다..
- 일련 프로토콜 사용자 정의: 일련 통신을 위해 사용자는 연결된 장치의 요구 사항에 따라 RS-232 및 RS-485 프로토콜을 선택할 수 있습니다. RS-232을 통해만 통신하는 레거시 장치가 있다면,DS3800DEPB는 이 프로토콜을 사용하도록 구성될 수 있습니다.. RS-232과 RS-485의 바우드 속도, 데이터 비트, 스톱 비트 및 패리티 설정을 수정할 수 있습니다. 예를 들어,정확한 데이터 전송을 위해 특정 바우드 속도를 필요로 하는 센서에 연결할 때, 사용자는 장치의 연쇄 인터페이스에서 적절한 baud 속도를 설정하여 신뢰할 수있는 통신을 보장 할 수 있습니다.
- 선택적 데이터 전송: 사용자는 통신 도중 어떤 특정 데이터 필드가 전송되거나 수신되는지 정의할 수 있습니다.사용자는 DS3800DEPB를 가장 중요한 데이터만 전송하도록 구성할 수 있습니다., 예를 들어 터빈 속도, 배기가스 온도 및 연료 흐름 속도, 중앙 모니터링 시스템에 특정 간격으로.이는 네트워크 트래픽을 줄이는 동시에 효과적인 모니터링과 의사 결정에 필요한 정보를 제공합니다..
- 데이터 전송 주파수 조정: 데이터 전송 빈도는 데이터의 변화 속도와 모니터링 요구 사항에 따라 사용자 정의 될 수 있습니다. 예를 들어,상대적으로 안정적인 발전 과정에서 터빈 베어링 온도와 같은 일부 매개 변수가 천천히 변하는 경우, 장치가 업데이트를 덜 자주, 아마도 10 분마다 보낼 수 있도록 설정 할 수 있습니다.터빈 내부의 연소 조건과 같은, 장치는 초당 여러 번과 같은 매우 높은 주파수에서 데이터를 전송하도록 구성 할 수 있습니다.
- 데이터 인코딩 및 포맷: 장치는 수신 시스템과 호환되는 특정 형식으로 데이터를 패키지하도록 프로그래밍 할 수 있습니다. 예를 들어데이터는 데이터 분석에 사용되는 소프트웨어의 요구 사항에 따라 JSON (JavaScript Object Notation) 또는 XML (Extensible Markup Language) 로 포맷될 수 있습니다.이는 네트워크의 다른 시스템들에 의해 데이터의 원활한 통합과 간편한 처리를 보장합니다.
- 입력전압의 기준변경 조정: 디지털 입력 포트의 입력 전압 경계는 다양한 유형의 디지털 센서의 출력 특성에 맞게 조정할 수 있습니다.물체의 존재 또는 부재를 표시하기 위해 다양한 전압 수준을 가진 다양한 근접 센서를 가진 산업 자동화 설정에서, 사용자는 DS3800DEPB의 입력 문턱을 구성하여 각 센서에서 신호를 정확하게 감지 할 수 있습니다. 예를 들어,특정 센서가 기본 기준보다 약간 낮은 전압에서 논리 높은 신호를 내면, 센서의 출력을 제대로 인식하기 위해 문턱을 낮출 수 있습니다.
- 출력 전압 및 전류 레벨 변경: 디지털 출력 포트의 출력 전압과 전류 수준은 특정 부하 장치를 더 효과적으로 구동하기 위해 사용자 정의 될 수 있습니다.모터가 장치의 기본 출력이 제공할 수 있는 것보다 더 높은 시작 전류를 필요로 하는 경우, 해당 설정을 조정함으로써 전류 한도를 높일 수 있습니다. 마찬가지로 표시등이 적절한 조명을 위해 다른 전압 수준을 필요로하는 경우,출력 전압은 의도된대로 작동하도록 적절하게 조정할 수 있습니다..
- 기능 디지털 I/O 포트의 재사용: 디지털 I/O 포트의 기능은 애플리케이션 요구 사항에 따라 재사용될 수 있습니다. 예를 들어,초기에 스위치를 모니터링 할 목적으로 만들어진 디지털 입력 포트는 특정 타이밍 또는 카운팅 기능을 위해 다른 장치에서 펄스 신호를 수신하도록 구성 할 수 있습니다.또는 작은 모터를 제어하는 데 사용되는 디지털 출력 포트는 산업 프로세스의 진화하는 필요에 따라 다른 전기 회로에 대한 릴레를 구동하도록 설정 할 수 있습니다.
- 입력 신호 범위 조정: 아날로그 입력 채널의 전압 또는 전류 범위는 연결된 센서의 출력 범위에 따라 설정 될 수 있습니다.맞춤형 온도 센서가 표준 -10V에서 +10V에서 다른 출력 전압 범위를 갖는 온도 모니터링 응용 프로그램에서, DS3800DEPB의 아날로그 입력 범위는 특정 센서의 출력과 일치하도록 조정할 수 있습니다. 이것은 센서의 신호를 처리하기 위해 디지털 값으로 정확하게 변환 할 수 있습니다.
- 해상도 사용자 정의: 아날로그 입력 채널의 해상도는 정확성과 데이터 처리 요구 사항을 균형을 맞추기 위해 사용자 정의 할 수 있습니다.매우 정확한 측정이 필수적이지 않지만 빠른 변화를 포착하는 데 더 높은 샘플링 속도가 선호되는 프로세스에서, 해상도는 처리 자원을 확보하고 샘플링 빈도를 높이기 위해 감소 할 수 있습니다.정확한 측정이 결정적인 상황 (약품 제조 과정과 같이), 더 자세한 데이터를 얻기 위해 해상도를 높일 수 있습니다.
- 출력 신호 범위 및 정확도 캘리브레이션: 아날로그 출력 채널의 출력 신호 범위와 정확도는 특정 액추어터에 따라 캘리브레이션 및 조정 될 수 있습니다. 예를 들어,만약 밸브 액추에이터가 정확한 위치 설정을 달성하기 위해 좁은 전압 범위 내에서 매우 정확한 제어 신호를 필요로 한다면, 장치의 아날로그 출력 범위와 정확성 설정은 이러한 요구 사항을 충족시키기 위해 정밀 조정 할 수 있습니다.이것은 액추에이터가 예상대로 반응하고 산업 프로세스의 정확한 제어를 가능하게 보장합니다.
