| 원래 장소: | 일본 |
| 브랜드 이름: | AB |
| 인증: | CE |
| 모델 번호: | 1746-NIO4I |
| 최소 주문 수량: | 1 |
|---|---|
| 가격: | Negotiated |
| 포장 세부 사항: | 새로운 원형 |
| 배달 시간: | 3~5일 |
| 지불 조건: | L/C, T/T |
| 공급 능력: | 1000 |
| 브랜드: | AB | 제품 종류: | 디지털 I 오우 모듈 |
|---|---|---|---|
| 부문 번호: | 1746-NIO4I | 원산지: | 일본 |
| 신호 범위 :: | 4...20mA, 0...20mA | 온도 정격 :: | -20...55 Ｃ (- 한 4... 131' Ｆ) |
| 강조하다: | 2-입력 2-전류 출력 아날로그 모듈,알렌-브래들리 1746-NIO4I,SLC 500 아날로그 모듈 |
||

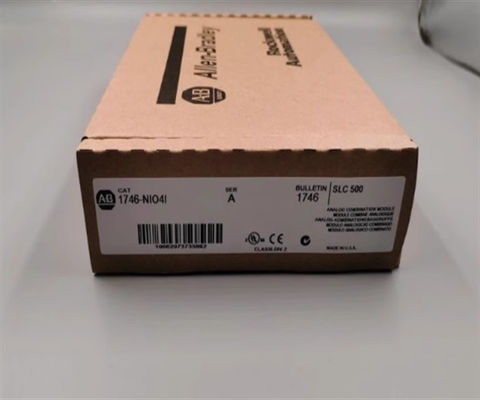

앨런 브래들리 1746-NIO4I SLC 500 아날로그 모듈 2-입력 2-전류 출력
1746-NIO4I는 앨런-브래들리의 SLC 500 4 채널 아날로그 I/O 모듈이다. 이 모듈은 단일 슬롯 모듈에서 두 (2) 개의 입력과 두 (2) 개의 출력 포인트로 제공되는 조합 모듈이다.그것은 2차 전압 또는 전류 입력 포인트와 2 개의 전류 출력을 가지고 있으며 전체 백플레인 전류 도출량은 5 볼트에서 55mA 및 24 볼트에서 14 5mA입니다.그 끝은 -20에서 20 볼트의 일반적인 모드 전압을 가지고 있으며 60 헤르츠에서 105 dB의 일반적인 모듈 거부 신호와 60 헤르츠에서 55 dB의 정상적인 모드 거부 신호가 있습니다.1746-NIO4I는 16 비트 변환기 해상도를 가진 Sigma-Delta ADC 변환기를 사용합니다, +/-1 LSB, 그리고 0.01% 반복성과 비선형성. 그것의 정상적인 입력 전류는 -20에서 +20 mA 사이로 250 Ohm의 전류 임피던스와 LSB 당 1.22 A의 해상도를 가지고 있다.1746-NIO4I의 전체 정확도는 +/-00 ~ 60도에서 0.642% +79ppm / 5도 섭씨의 유동 정확도와 최대 증가 및 유동 오류 +/- 0.556% 및 +/- 67ppm / 섭씨1746-NIO4I는 또한 -10에서 10 볼트 DC의 전압 입력 등급과 최소 의미있는 비트 (LSB) 당 305 마이크로 볼트 해상도에서 760 KOhms 전압 저항을 가지고 있습니다.또한 +/- 0.504%의 정확도와 +/- 63ppm/Celsius도 및 +/- 57ppm/Celsius도의 드리프트 정확도 및 오류가 있습니다.1746-NIO4I는 220 볼트 AC (RMS) 또는 220 볼트 DC (연속) 에서 과전압을 제공합니다.현재 출력은 0 ~ 500mA의 부하 범위를 가지고 있으며 정상 범위는 0 ~ 20mA이며 LSB 신호 해상도 당 2.56348 마이크로A의 5% 범위를 초과합니다.1746-NIO4I 또한 전체 정확도 ± 00.541% ±70ppm/Celsius의 드리프트 정확도와 ±0.516% 및 +/-12 LSB의 이득과 오차.전체 모듈은 배선에서 뒷면 격리 현장 사이의 500 볼트 테스트 고립 및 모든 채널에 대한 512 마이크로초의 집계 업데이트 시간을 가지고 있습니다1746-NIO4I의 작동 온도는 5 ~ 95% 비 응축 상대 습도에서 0 ~ 60 °C 사이입니다.
1746-NIO4I는 양 (2) 전압 또는 전류 차분, 고립되지 않은 입력 채널 및 두 (2) 전압 출력 채널을 갖춘 아날로그 조합 모듈입니다.이 모듈은 입력과 출력 기능을 결합 한 단일 슬롯 모듈입니다
이 조합 모듈은 SLC 500 고정형 또는 모듈형 하드웨어와 사용할 수 있습니다. 컨트롤러가 장착된 슬롯 0을 제외한 메인 차시의 모든 슬롯에 이 모듈을 설치합니다.또한 확장 모듈이나 원격 I/O 스테이션에 설치될 수 있습니다.원격 I/O 스테이션에 사용되면, 이 모듈은 슬롯 0에 설치 될 수 없습니다. 상기 슬롯은 원격 I/O (RIO),데이터 하이웨이 플러스 (DH+) 및 이더넷 통신 어댑터.
이 모듈은 패널 공간을 절약하고 모든 SLC 500 랙의 사용 가능한 슬롯을 극대화하는 데 기여합니다. 특히 모듈형 하드웨어에서,이 모듈은 적절한 IO 세분화를 위해 전략적으로 설치될 수 있습니다..
모듈 전류 입력 범위는 -20 ~ +20 mA이며 최대 허용되는 등급은 -30 ~ +30 mA입니다. 전압 입력을 위해 허용되는 입력 범위는 -10 ~ +10V dc - 1 LSB입니다.현재 입력값은 -16로 변환됩니다.,384에서 +16,384 원시 데이터 및 전압 신호는 -32,768에서 +32,767 원시 데이터로 번역됩니다. 입력 부분의 변환기 해상도는 +/- 1 LSB의 반복성으로 16 비트입니다. 출력 부분의 경우,변환기 해상도는 비선형성 0과 함께 14 비트입니다.0.05%
| 제조업자 | 로크웰 자동화 |
|---|---|
| 브랜드 | 앨런-브래들리 |
| 부품 번호/카탈로그 번호 | 1746-NIO4I |
| 시리즈 | SLC 500 |
| 모듈 유형 | 아날로그 조합 모듈 |
| 입력물 | 2 |
| 입력 신호 범위 | -20 ~ +20mA; -10 ~ +10V dc |
| 백플레인 전류 (24 볼트) | 145 밀리암프 |
| 출력 전압 범위 | -10~+10V DC - 1 LSB |
| 배후 전류 (5 볼트) | (5 볼트) 55mA; (24 볼트) 145mA |
| 대역폭 | 10 헤르츠 |
| 업데이트 시간 | 512 마이크로초 |
| 결의 | 16비트, 14비트 |
| UPC | 10662073735882 |
| 단계 반응 | 60 밀리초, 2.5 밀리초 |
| UNSPSC | 32151705 |
| 테스트 된 전압 격리 | 500 볼트 |
앨런 브래들리 1746-NIO4I는 SLC 500 아날로그 조합 모듈이다. 이 아날로그 조합 모듈에는 두 (2) 개의 전압 또는 전류 입기와 두 (2) 개의 전류 출력 채널이 있습니다.이 모듈은 SLC 500 고정 또는 모듈형 스타일 하드웨어와 함께 사용됩니다.
